一、產品概述

本款智能型氧氣濃度檢測儀與傳統的測氧、控氧儀的操作不同，它采用更大規模的IC集成電路，用模糊理論與傳統的PID控制相結合的控制方式，采用4.3寸觸摸屏液同時可以檢測氣體流量、溫度和氧濃度值帶有上下限報警值（2組繼電器信號輸出），讀數更直觀、。儀表的測量、報警設置、報警觸點的開關啟動、同步信號的輸出、聲報警的動作、氧電極性能及儀表參數的監控等等、均由大規模機算機完成，所以控制更準確，操作更簡單。超聲波氧氣傳感器系列用于測量二元?dú)怏w中氣體流量和氧氣濃度的傳感器。采用超聲波檢測技術，優于電化學及其它氧氣傳感器。具有數值，具有數值顯示、在線監控、狀態報警等功能，并可根據客戶需求進行定制。

本儀表適用于：化工、化肥靜電除焦、工礦企業環境、船艙、化工設備容器、內燃機排氣、煙道氣監測、糧食、果品蔬菜氣調貯藏、醫療部門的呼吸機、麻醉機、制酒業食品發酵等需要測量氧含量的一切工作場所。

二、產品特點

采用原裝進口氣體傳感器，使用壽命更長，測量結果穩定、精確

整機符合EMC設計標準，超強抗電磁干擾能力，適用于各種復雜工業現場

多種信號輸出方式，能同時輸出4-20mA模擬信號、RS485數字信號

觸摸屏操作界面，友好人機對話菜單，操作直觀方便；

模塊化設計，用戶可選配海拔高度測量模塊；

同電化學相比較使用壽命長，響應速度快；

傳感器不通電不消耗、使用壽命長、易維護；

無須基準氣體，不受工作環境氧濃度影響；

校準間隔周期長、精度高、穩定可靠；

高精度的溫度自動補償系統，消除環境溫度的影響；

測量范圍寬20.5-99.9％ O2 。

三、技術參數

測量原理：超聲波原理

顯示方式：4.3寸觸摸屏

測量范圍：20.5%-99.9% O2

測量精度：＜±1%FS

重 復 性：＜±1%

響應時間：T90≤30S

模擬輸出：4-20mA.DC（非隔離輸出，負載電阻小于500歐姆）

2路可編程干觸點型無源報警輸出，觸點最大容量220VAC/2A

供電電源：18 ~36V.DC，＜5W

樣氣溫度：-10 ~ +50℃

環境濕度：＜80%RH

采樣方式：流通式

樣氣組份：無可燃?xì)怏w，無腐蝕性氣體，灰塵量小于1mg/Nm3

使用壽命：＞5年（正常使用條件下）

安裝方式：嵌入式、臺式安裝

顯示表頭：嵌入式安裝

大氣壓力：30 ~ 120KPa

環境溫度：-40℃ ~ +85℃

環境濕度：0 ~ 100%RH

供電電壓：110-220VAC

四、產品結構組成

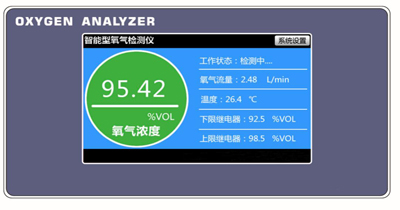

前面板（詳細可見操作說明內的說明）

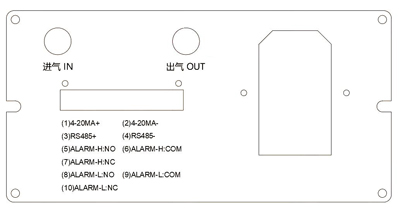

后面板：進氣口 出氣口 電源輸入口  信號輸出

（注：說明書和儀表的標識有差異，以說明書文檔為準）

(1)4-20mA:電流輸出4-20mA+           (2)4-20mA:電流輸出4-20mA-G

(3)RS485+:數字信號輸出RS485+ (4)RS485-:數字信號輸出RS485-

(5)ALARM-H:NO高報繼電器：常開 (6)ALARM-H:COM高報繼電器：公共端

(7)ALARM-H:NC高報繼電器：常閉     (8)ALARM-L :NO低報繼電器：常開

(9)ALARM-L:COM低報繼電器：公共端

(10)ALARM-L:NC低報繼電器：常閉

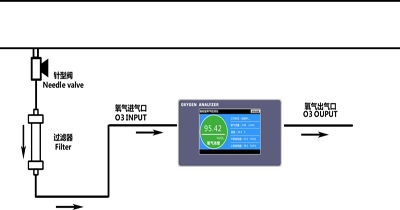

YTOZ-X1智能氧氣檢測儀連接工藝圖

必須在氧氣檢測儀的進氣口上加裝過濾裝置或除濕裝置，保證進氣潔凈干燥，嚴禁將出口接入主管路或帶有壓力的管道內！

隨機配置有嵌入式的安裝支架，可以氧氣檢測儀嵌入安裝到機柜上。

隨機配置有針型閥和氧氣過濾器及管路。
