檢測原理：紫外光雙光路吸收法，用于臭氧發生器出口濃度實時檢測或尾氣臭氧濃度檢測。

產品特點：嵌入式臺式臭氧分析儀，一天24小時連續運行自動校零，保證檢測濃度的穩定性。

一、產品概述

本款臭氧氣體分析儀主要用于臭氧發生器管道內的臭氧濃度測量，可連續在線檢測臭氧發生器出口管道中臭氧濃度。主要用于連續檢測各種工業環境下的臭氧氣體，也可用于檢測運行中的管道、容器等環境的臭氧氣體。廣泛應用于制藥、化工、市政、污水處理等行業，對臭氧發生器出口濃度和臭氧發生器產量測量。

本款臭氧氣體分析儀依據朗伯—比爾定律，中華人民共和國國家環境標準《環境空氣臭氧的測定-紫外光度法》、中國華人民共和國建設部《水處理用臭氧發生器》的檢定及標定方法來設計制造。通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，采用國外分離式光池技術，設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。

設備每隔一定的時間自動零點吹掃一次，保證零點的穩定性，防止零點漂移影響檢測濃度的準確性，校零時氣體流量、壓力、流速保持不變，防止氣流沖擊對校零產生影響，保證設備可以每天24小時連續運行。

應用領域：臭氧發生器廠家，市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。

二、技術參數

量程范圍：0-200g/m³NTP（可選量程：0-20g/m³，0-50g/m^3，0-100g/m³，0-200g/m³，0-250g/m³）；

顯示分辨率：0.01g/m³；

氣體流量：0.5L±0.2L/min；

輸入壓力：<0.1MPa；

零點漂移：<±0.3%.FS（MAX：±0.6g/m³）；

取樣口管徑：Φ6（6mm*4mm）；

誤差率：±0.5%；

通訊方式：RS-485；

輸出方式：4-20mA，線性；

電源：AC 110-220V；

尺寸：155*68*240mm; 22cm×15.5cm×7.8cm

開孔尺寸：145*68；（可嵌入式安裝）；

注：1mg/L=1g/m³=467PPM；

免費質保：24個月（主機）；

注：標準配置：嵌入式卡件。選裝配置：防腐流量計（帶流量計支架）,臭氧尾氣催化器。

三、產品特點：

測量原理：依據朗伯—比爾定律，通過光度吸收原理精準測量；

測試方法：雙光路紫外光吸收法,測量精度高；

光源系統：進口長壽命紫外燈管（波長253.7nm）；

使用方式：室內安裝使用，可24小時連續運行，配置電源及信號接頭；

光池系統：國外分離式光池技術，無泄漏、耐壓高、耐大流量采樣氣體沖擊；

智能補償：內置光源自動補償功能；

自動校零：每隔一定時間設備自動校零1次，可選擇手動自動模式，保證檢測濃度的準確性。

數據顯示：高清晰數碼背光顯示，數據清晰可數；

輸出功能： 4-20mA電流信號、RS485通訊；

四、產品結構組成

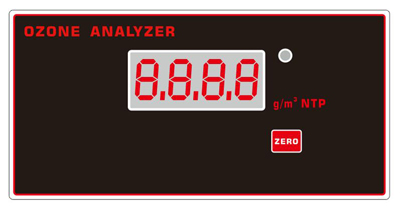

前面板：顯示窗口 指示燈   校零按鍵

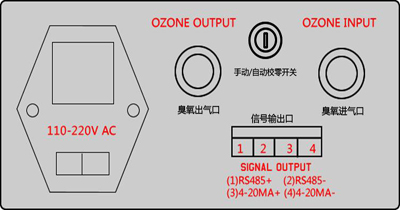

后面板：電源接入口 進出氣口  信號輸出  手動/自動校零開關

（注：說明書和儀表的標識有差異，以說明書文檔為準）

1.RS485+:數字信號輸出RS485+    2.RS485-:數字信號輸出RS485-

3.4-20mA:電流輸出4-20mA+ 4. 4-20mA:電流輸出4-20mA- G

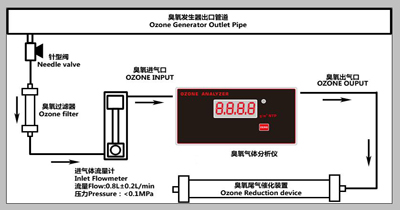

YTOZ-21臭氧氣體分析儀正壓取樣連接工藝

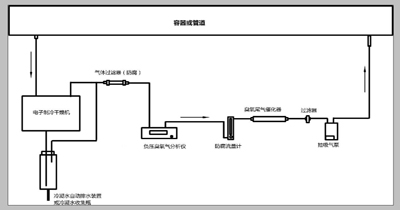

YTOZ-21臭氧氣體分析儀負壓取樣連接工藝
