產品名稱：美國Fluke NORMA 5000高精度功率分析儀 |
|
產品型號：NORMA 5000 |
|
產品類別：電力檢測 >> 電能質量分析 >> |
美國Fluke NORMA 5000高精度功率分析儀產品概述：
福祿克Norma功率計|功率分析儀：電力電子測試和開發領域可靠的高準確度測量工具
結構緊湊的Fluke Norma系列功率檢測分析儀/功率計提供了新的測量技術來幫助從事馬達、逆變器、照明、電源、變壓器和汽車零件開發和測試的工程師，使其產品生產率更高。
Fluke Norma系列功率檢測分析儀/功率計采用了擁有專利的高帶寬架構，能夠精度測量單相或三相電流和電壓、諧波分析、快速傅里葉變換（FFT）分析，以及計算功率和其它計算值。
該功率檢測儀/功率計系列包括Fluke Norma 4000三相電能分析儀和Fluke Norma 5000六相功率檢測分析儀/功率計。這些堅固、高精密度的功率檢測分析儀/功率計具有良好的性價比，無論是現場使用，還是作為實驗室或試驗臺上的臺式儀器，都非常方便、可靠。
應用：
●電動馬達和逆變驅動系統功率檢測分析–功率計通過詳盡地頻譜分析和動態扭矩計算，可準確測量由逆變器引起的開關損耗，并且能夠全面評估高頻下的扭矩瞬態和諧波。
●逆變器驅動系統功率檢測分析–功率計可同時測量相同事件窗口內所有的電氣和機械功率參數，使用戶能夠觀察一個部件對另一部件的影響，或其對整個系統的影響。
●照明系統功率檢測分析-功率計高達10MHz的帶寬，以及高達1MHz的高采樣率，可詳盡分析整流器輸出信號。分流器技術能夠在非常高的頻率下進行功率檢測。同時，測量輸入和輸出功率的功能提供了整流器損耗計算能力。
●變壓器功率檢測分析–功率計同步測量6相功率，即使在非常小的功率因數下，亦可以計算出高準確度大功率變壓器的效率和損耗，還能夠同步測量多相變壓器線圈的電阻。
●汽車功率檢測分析–功率計同步測量電氣輸入和機械輸出，能夠提供關于個體零件以及整個驅動系統的效率和損耗的數據。
美國Fluke NORMA 5000高精度功率分析儀主要特性：
Fluke Norma 5000功率檢測分析儀/功率計：Fluke Norma 5000六相功率分析儀提供了市場同類產品中更高的帶寬，是變頻器和照明設備開發的理想測試和分析工具。其特性包括：3～6個功率模塊、可選的內置打印機，以及以上所述Fluke Norma 4000功率分析儀的所有特性和功能。
●用戶可選的平均時間—15ms～3600s，適合于動態測量
●功率檢測分析儀/功率計簡單的用戶界面確保操作簡單、直觀
●標準配置允許用戶精確指定適合其特定應用的相應功能
●同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件
●功率檢測儀/功率計所有的輸入是電隔離的，避免各種應用中的短路
●高達40次的電壓、電路和功率諧波
●FFT分析、矢量圖、記錄儀功能，以及數字示波器（DSO）模式
●功率檢測分析儀/功率計4MB板載存儲器（可擴展至128MB），用于存儲測量值
●快速、方便地連接到PC–RS232和USB為標配?？蛇xIEEE488、Ethernet或USB2.0
●PI1過程接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于馬達和驅動應用。
●341kHz或1MHz采樣率，可進行詳盡的信號分析
●直流～3MHz/10MHz帶寬，可靠的測量準確度。
●包括Fluke NormaView PC軟件，可用來下載數據、分析和編寫報告。
美國Fluke NORMA 5000高精度功率分析儀產品規格：
|
通用技術規格 |
||
|
相數 |
1至3 |
|
|
重量 |
約5kg(11lb) |
|
|
尺寸 |
150×237×315mm |
|
|
5.9×9.3×12.4in |
||
|
內置打印機 |
無 |
|
|
顯示屏 |
彩色，5.7in/144mm-320×240像素 |
|
|
用戶可選的背光照明和對比度 |
||
|
帶寬 |
直流最大3MHz或直流最大10MHz，取決于輸入模塊 |
|
|
基本精度 |
0.2%、0.1%或0.03%，取決于輸入模塊 |
|
|
采樣率 |
0.33MHz或1MHz，取決于輸入模塊 |
|
|
電壓輸入范圍 |
0.3V至1000V |
|
|
電流輸入范圍（直接輸入，不使用分流器） |
0.03mA或20A，取決于輸入模塊 |
|
|
配置存儲器 |
4MB |
|
|
設置存儲器 |
0.5MB |
|
|
快速傅里葉變換(FFT) |
高至40次諧波 |
|
|
RS-232/USB接口 |
標準鏡頭 |
|
|
PI1處理接口（8個模擬/脈沖輸入和4個模式輸出） |
可選 |
|
|
IEEE 488.2/GPIB接口(1MBit/s Ethernet/10 MBit/s或100MBit/s) |
可選 |
|
|
Fluke NormaView PC軟件（用于數據下載、分析和編寫報告) |
標準鏡頭 |
|
|
基本功能 |
||
|
快速傅里葉變換(FFT) |
計算諧波并以圖形標識。最多可同時顯示3個諧波頻譜。 |
|
|
被測值：每相U、I和P。 |
||
|
階次：1次至40次諧波，最大半采樣頻率 |
||
|
數字示波器(DSO) |
同時顯示多達3個測量值（采樣值）?？焖俨榭床ㄐ魏褪д?。 |
|
|
積分功能（能量） |
同時顯示多達6個可配置數字值。開始/停止條件和正/負向選項。 |
|
|
矢量顯示 |
可顯示HO1多達6路信號的矢量圖?？煞奖銣y試儀器的正確連接，以及快速查看每路信號的相位角。 |
|
|
記錄器 |
顯示一定時間段內的平均值，進行趨勢分析。 |
|
|
RAM數據存儲 |
儲存采樣值和平均值；開始/停止條件設置。 |
|
|
大約4MB可用于儲存測量值。 |
||
|
配置 |
將分析儀設置為以所需的格式測量并顯示數據。 |
|
|
環境條件 |
||
|
工作溫度范圍 |
5℃至35℃（41℉至95℉） |
|
|
存放溫度范圍 |
-20℃至50℃（-4℉至122℉） |
|
|
外殼材料 |
Fluke Norma功率分析儀結構非常緊湊，并采用實心金屬外殼，滿足苛刻的EMC要求。 |
|
|
氣候等級 |
KYG DIN 40040，最大85%相對濕度，無凝結。 |
|
|
電源 |
85V AC至264V交流，50Hz至60Hz，直流100至260V，約40VA帶開關的歐式插頭。可提供相同型號的電流接線柱。 |
|
|
測量輸入 |
安全插孔，4mm，每路輸入2個。外部分流器通過BNC插座連接。 |
|
|
操作 |
薄膜鍵，帶光標、功能鍵和指令功能。 |
|
|
連接 |
三相分析儀的后面板 |
|
|
測量值 |
無縫計算每路輸入的平均值。在三相系統中，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波H01的這些值。 •Urms有效值，Urm整流平均值，Um均值 •Up-，Up+，Upp峰值 •Ucf波峰因數Ucf，Uff波形因子 •Ufc基波含量 •Uthd失真因子DIN、IEC •Irms有效值、Irm整流平均值、Im均值 •Ip-、Ip+、Ipp峰值 •Icf波峰因數Icf、Iff波形因子 •Ifc基波含量 •Ithd失真因子DIN、IEC •P有功功率[W] •Q無功功率[Var] •S視在功率[VA] •ë、co相位角 •以下參數的積分功能：有功功率P、無功功率Q、視在功率S、電壓(Um)和電流(Im) •4位或5位數字，取決于測量值。 |
|
|
頻率與同步 |
||
|
量程 |
直流和0.2Hz至采樣率 |
|
|
精確度 |
±0.01%測量值（讀數） |
|
|
•可選通道：所有的U/I或外部輸入。 •可向信號施加三個不同頻率的低通濾波器中的任意一個。 •頻率在屏幕頂部總是可見。 •可將儀器背部的BNC同步插孔作為輸入或輸出。 •可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于50V。 •輸出信號為脈沖式5V TTL信號（頻率取決于測得的公布頻率） |
||
|
配置存儲 |
可將多達15組用戶配置保存到永久性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。 |
|
|
接口 |
RS232接口，可升級固件以及與PC交換數據?？赏ㄟ^一個外部轉換器連接一臺打印機。 |
|
|
選件 |
IEEE 488.2/1MBps |
|
|
Ethernet/10MBit/s或100Mbit/s |
||
|
標準和安全 |
||
|
電氣安全性 |
EN 61010-1/第2版 1000V CAT II（600V CAT III） |
|
|
污染等級2，安全級別I類 |
||
|
變壓器為EN 61558 |
||
|
附件為EN 61010-2-031/032 |
||
|
最大輸入 |
對電壓輸入測量范圍為1000 Veff、2kVpeak |
|
|
對電流輸入測量范圍為10 Aeff、20Apeak |
||
|
測試電壓 |
凈輸入 |
外殼（保護導體）：1.5KV AC |
|
電網連接 |
測量輸入：5.4kV AC |
|
|
測量輸入 |
外殼：3.3kV AC |
|
|
測量輸入 |
輸入：5.4kV |
|
|
電磁敏感性 |
輻射標準 |
IEC 61326-1，EN 50081-1，EN 55011 B類 |
|
抗擾性 |
IEC 61326-1/附錄A（工業部分）、EN 50082-1 |
|
電源相位
Fluke Norma 4000功率分析儀最多可配備三個電源相位。用戶可以選擇適合其應用的電源相位。
每個模塊化插入式電源相位包括電壓和電流測量通道。每個測量通道適用于每個基本單元，但每個單元只能使用一種通道。檢查標準配置。
電源相位概述
|
電源相位通道 |
||
|
PP42 |
精確度 |
0.2%(0.1%rd+0.1%rg) |
|
電流量程 |
20A |
|
|
采樣率 |
341kHz |
|
|
帶寬 |
3MHz |
|
|
PP50 |
精確度 |
0.1%(0.05%rd+0.05%rg) |
|
電流量程 |
10A |
|
|
采樣率 |
1MHz |
|
|
帶寬 |
10MHz |
|
|
PP54 |
精確度 |
0.1%(0.05%rd+0.05%rg) |
|
電流量程 |
10A |
|
|
采樣率 |
341kHz |
|
|
帶寬 |
3MHz |
|
|
PP64 |
精確度 |
0.03%(0.02%rg+0.01%rg) |
|
電流量程 |
10A |
|
|
采樣率 |
341kHz |
|
|
帶寬 |
3MHz |
|
分流器
|
平面分流器 |
|||
|
連續負載(Imin) |
0.3A |
||
|
32A |
|||
|
額定電流（校準點） |
32A |
||
|
校準點的基本精度[%] |
±0.03 |
||
|
額定電流的基本精度[%] |
±0.03 |
||
|
額定電壓降[V] |
320mV |
||
|
標稱電阻[Ohm] |
10mΩ |
||
|
短時超量程（5s負載15s間隔） |
100A/1s-5s |
||
|
過載Wmax |
- |
||
|
帶寬 |
DC-1MHz |
||
|
頻率范圍 |
- |
||
|
角度精度[°/kHz] |
±0.1 |
||
|
頻率影響[%/kHz] |
- |
||
|
負載影響[%/A2] |
- |
||
|
溫度系數[ppm/K] |
≤10 |
||
|
重量(kg/lbs) |
0.62/1.36 |
||
|
三軸分流器 |
|||
|
連續負載(Imin) |
0.1A |
1A |
6A |
|
30A |
100A |
300A |
|
|
額定電流（校準點） |
10A |
30A |
100A |
|
校準點的基本精度[%] |
±0.03 |
±0.03 |
±0.1 |
|
額定電流的基本精度[%] |
±0.03 |
±0.03 |
±0.1 |
|
額定電壓降[V] |
100mV |
30mV |
20mV |
|
標稱電阻[Ohm] |
10mΩ |
1mΩ |
0.2mΩ |
|
短時超量程（5s負載15s間隔） |
35A |
200A |
450A |
|
過載Wmax |
90W |
200W |
2kW |
|
帶寬 |
2MHz |
2MHz |
1MHz |
|
頻率范圍 |
0至500kHz |
0至200kHz |
0至100kHz |
|
角度精度[°/kHz] |
±0.001 |
±0.002 |
±0.002 |
|
頻率影響[%/kHz] |
±0.0015 |
±0.0015 |
±0.01 |
|
負載影響[%/A2] |
1×10-6 |
1×10-6 |
1×10-6 |
|
溫度系數[ppm/K] |
≤15 |
≤15 |
≤10 |
|
重量(kg/lbs) |
0.75/1.65 |
0.75/1.65 |
1.2/2.65 |
|
三軸分流器（續） |
|||
|
連續負載(Imin) |
2A |
18A |
18A |
|
450A |
1000A |
1500A |
|
|
額定電流（校準點） |
150A |
300A |
500A |
|
校準點的基本精度[%] |
±0.1 |
±0.1 |
±0.1 |
|
額定電流的基本精度[%] |
±0.1 |
±0.1 |
±0.1 |
|
額定電壓降[V] |
75mV |
15mV |
30mV |
|
標稱電阻[Ohm] |
0.5MΩ |
0.06MΩ |
0.06MΩ |
|
短時超量程（5s負載15s間隔） |
650A |
1500A |
2000A |
|
過載Wmax |
10kW |
7.5kW |
10kW |
|
帶寬 |
DC-500MHz |
DC-500kHz |
DC-200kHz |
|
頻率范圍 |
0至100kHz |
0至20kHz |
0至20kHz |
|
角度精度[°/kHz] |
±0.025 |
±0.025 |
±0.025 |
|
頻率影響[%/kHz] |
±0.03 |
±0.03 |
±0.03 |
|
負載影響[%/A2] |
0.5×10-6 |
0.2×10-6 |
0.5×10-6 |
|
溫度系數[ppm/K] |
≤10 |
≤10 |
≤10 |
|
重量(kg/lbs) |
6/13.2 |
5.3/11.7 |
6/13.2 |

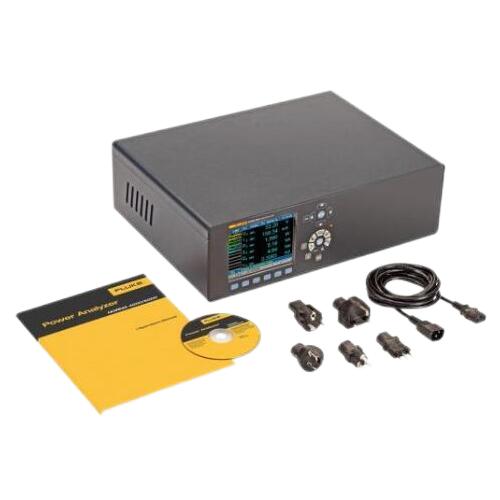

美國Fluke NORMA 5000高精度功率分析儀標準配置：
|
Fluke NORMA 5000高精度功率分析儀 |
Power supply cable |
|
5.7in/144mm color display |
|
|
Internal printer |
|
|
RS232/USB interface for data download |
|
|
Space for six power-phases and options |
|
|
Fluke NormaView PC software |
|
|
User’s manual |
|
|
Test certificate |
|
|
Calibration values |
