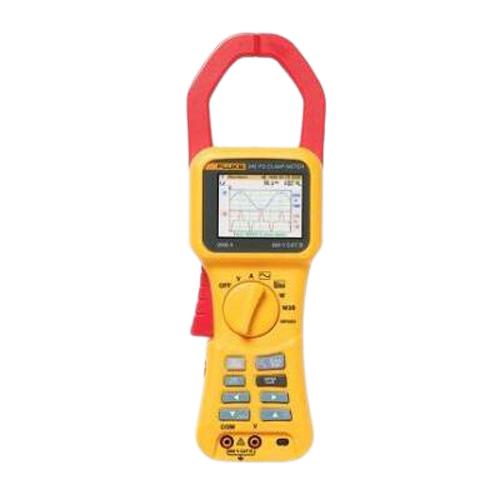

產品名稱：美國Fluke 345手持式諧波功率鉗表 |
|
產品型號：345 |
|
產品類別：電力檢測 >> 萬用表和鉗表 >> |
美國Fluke 345手持式諧波功率鉗表產品概述：
這款電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能，是監測電力負載的理想工具。
由于采用了用于分析諧波頻譜的高亮彩色電能檢測儀顯示屏，用于濾除高頻信噪的低通濾波器，以及優秀的電磁防干擾設計，使得Fluke 345手持式諧波功率鉗表非常適合檢修可變負載的電能質量故障。此外，借助電能儀表，霍爾效應鉗型表還能在無需中斷電路的情況下測量直流電流。電能分析儀的內置存儲器讓用戶可以長期記錄電能質量參數，從而分析趨勢或間歇性問題。
應用
●設置和檢修變頻電動機以及UPS系統–通過測量主要電能質量參數來檢驗是否正常工作
●諧波測量–發現可能損害或破壞關鍵設備的諧波問題
●涌入電流捕獲–當出現令人懷疑的重新啟動或令人厭煩的電路跳閘時，檢查啟動電流
●負載分析–在增加負載之前檢驗電力系統的容量
美國Fluke 345手持式諧波功率鉗表主要特性：
●交流/直流電流：無需切斷電路即可測量交流電流（最高1400A）和直流電流（最高2000A）
●符合安全標準：600V CAT IV電能分析儀可以用在進線口處
●在信噪環境下準確測量：由于配備低通濾波器，即使電力負載中存在失真波形，鉗型表也能進行準確的測量
●數據記錄：可對任何電能質量參數（包括諧波）進行幾分鐘甚至一個多月的記錄，從而發現間歇性故障
●檢驗電池：直接測量電池和直流系統的直流波動(%)
●排除諧波故障：以數字或圖形形式分析和記錄諧波
●涌入電流：捕獲和分析令人討厭的電流波動（3秒至300秒）
●簡單易用：用于顯示波形和趨勢的寬大背光顯示屏，方便確認電能測方式儀設置
●三相電能：內置平衡負載功能
●查看圖形和生成報告：將電能分析儀與隨附電能記錄軟件配合使用
美國Fluke 345手持式諧波功率鉗表產品規格：
|
技術規格 |
||
|
顯示屏 |
彩色穿透式LCD液晶顯示屏，320×240像素（對角長70mm），二級背光 |
|
|
電源 |
電池類型1.5V堿性AA MN 1500或IEC LR6×6 |
|
|
電池壽命（典型值） |
>10小時（背光全亮度打開） |
|
|
等效電池 |
輸入 |
110/230V，50/60Hz |
|
輸出 |
15V直流，300mA |
|
|
環境條件（僅限室內使用） |
||
|
參考條件 |
所有準確度均在23℃±1℃(73.4℉±1.8℉)下確定 |
|
|
工作溫度 |
0℃至50℃（32℉至122℉） |
|
|
電流溫度系數 |
≤±0.15%讀數/℃ |
|
|
電壓溫度系數 |
≤±0.15%讀數/℃ |
|
|
最大相對濕度 |
溫度在31℃(87℉)以內時為80%，并線性降至40℃(104℉)時的50% |
|
|
最大工作高度 |
2000m |
|
|
電氣安全性 |
||
|
最大安全工作電壓 |
安全I(xiàn)EC 61010-1 600V CAT IV雙重或加強絕緣保護，污染等級2 |
|
|
電流測量 |
600V交流有效值或直流（未絕緣導線和接地點之間） |
|
|
電壓測量 |
600V交流有效值或直流（輸入端子和接地點之間）或者825V（加電相位電壓之間）（三角形電力網配置） |
|
|
電磁兼容性(EMC) |
||
|
輻射標準 |
IEC/EN 61326-1:1997 A |
|
|
抗擾性 |
IEC/EN 61326-1:1997附錄C性能標準B |
|
|
機械 |
||
|
尺寸（長×寬×高） |
300×98×52mm(12×3.75×2in) |
|
|
重量（含電池） |
820g(1.8lb) |
|
|
鉗口開度 |
60mm |
|
|
鉗口容量 |
直徑58mm |
|
|
清潔 |
可以使用沾有異丙醇的布清潔裝置。請勿使用研磨劑或其他溶劑。 |
|
|
電氣數據 |
||
|
精確度 |
23℃±1℃(73.4℉±1.8℉)。請參見環境條件規格以了解溫度系數。 |
|
|
電流測量（直流、直流有效值、交流有效值） |
||
|
測量量程 |
0至2000A直流或1400交流有效值 |
|
|
自動量程功能 |
40A/400A/2000A |
|
|
分辨率 |
40A量程下為10mA |
|
|
精確度：直流和直流有效值 |
I>10A |
±1.5%讀數±5位 |
|
I<10A |
±0.2A |
|
|
精確度：平均值 |
I>10A |
±3%讀數±5個字 |
|
I<10A |
±0.5A |
|
|
精確度：峰值 |
I>10A |
±5%讀數±5位 |
|
I<10A |
±0.5A |
|
|
精確度：AHr |
I>10A |
±2%讀數±5位 |
|
I<10A |
±0.5AHr |
|
|
精確度：CF（波峰系數） |
1.1≤CF<3 |
±3%讀數±5位 |
|
3≤CF<5 |
±5%讀數±5位 |
|
|
分辨率 |
0.01 |
|
|
精確度：RPL（紋波） |
2%≤RPL<100% |
±3%讀數±5位 |
|
100%≤RPL<600% |
±5%讀數±5位 |
|
|
分辨率 |
0.1% |
|
|
I直流>5A，I交流>2A |
||
|
所有測量均在直流（DC）和15Hz至1kHz條件下進行 |
||
|
電壓測量（直流，直流有效值，交流有效值） |
||
|
測量量程 |
0至825V直流或交流有效值 |
|
|
自動量程功能 |
4V/40V/400V/750V |
|
|
分辨率 |
4V量程下為1mV |
|
|
精確度：直流和直流有效值 |
V>1V |
±1%讀數±5位 |
|
V<1V |
±0.02V |
|
|
精確度：平均值 |
V>1V |
±3%讀數±5位 |
|
V<1V |
±0.03V |
|
|
精確度：峰值 |
V>1V |
±5%讀數±5位 |
|
V<1V |
±0.03V |
|
|
精確度：CF（波峰系數） |
1.1≤CF<3 |
±3%讀數±5位 |
|
3≤CF<5 |
±5%讀數±5位 |
|
|
分辨率 |
0.01 |
|
|
精確度：RPL（紋波） |
2%≤RPL<100% |
±3%讀數±5位 |
|
100%≤RPL<600% |
±5%讀數±5位 |
|
|
分辨率 |
0.1% |
|
|
V直流>0.5V，V交流>0.2V |
||
|
所有測量均在直流（DC）和15Hz至1kHz條件下進行 |
||
|
諧波 |
||
|
THD（總諧波失真） |
1%≤THD<100% |
±3%讀數±5位 |
|
100%≤THD<600% |
±5%讀數±5位 |
|
|
分辨率 |
0.1% |
|
|
DF（失真系數） |
1%≤DF<100% |
±3%讀數±5位 |
|
分辨率 |
0.1% |
|
|
H02≤Vharm |
±5%±2位 |
|
|
H13≤Vharm≤H30 |
±10%±2位 |
|
|
所有測量最多至30次諧波（15Hz至22Hz最多至40次諧波） |
||
|
功率測量（單相和三相）（直流、直流有效值、交流有效值） |
||
|
測量量程 |
0至1650kW直流或1200kW交流 |
|
|
測量量程 |
4kW，40kW，400kW，1650kW |
|
|
分辨率 |
4kW下為1W |
|
|
精確度 |
2.5%讀數±5位 |
|
|
VA測量（單相和三相）（直流、直流有效值、交流有效值） |
||
|
測量量程 |
0至1650kVA直流或1200kVA交流 |
|
|
自動量程功能 |
4kVA，40kVA，400kVA，1650kVA |
|
|
分辨率 |
4kVA下為1VA |
|
|
精確度 |
VA>2kVA |
2.5%讀數±5位 |
|
VA<2kVA |
±0.08kVA |
|
|
VAR測量（單相和三相） |
||
|
測量量程 |
0至1250kVAR |
|
|
自動量程功能 |
4kVAR，40kVAR，400kVAR，1200kVAR |
|
|
分辨率 |
4kVAR下為1VAR |
|
|
精確度 |
VAR>4kVAR |
±2.5%讀數±5位 |
|
VAR<4kVAR |
±0.25kVAR |
|
|
功率因數范圍 |
0.3 |
|
|
功率因數（單相和三相） |
||
|
測量量程 |
0.3電容至1.0和1.0至0.3電感（72.5°電容至0°和0°至72.5°電感） |
|
|
分辨率 |
0.001 |
|
|
精確度 |
±3° |
|
|
頻率范圍 |
15Hz至1kHz |
|
|
位移功率因數（單相和三相） |
||
|
測量量程 |
0.3電容至1.0和1.0至0.3電感（72.5°電容至0°和0°至72.5°電感） |
|
|
分辨率 |
0.001 |
|
|
精確度 |
±3° |
|
|
頻率范圍 |
15Hz至22Hz和45Hz至65Hz |
|
|
千瓦時(kWHr) |
||
|
測量量程 |
40000kWHr |
|
|
自動量程功能 |
4kWHr，40kWHr，400kWHr，4000kWHr，40000kWHr |
|
|
分辨率 |
4kWHr量程下為1WHr |
|
|
精確度 |
kWHr>2kWHr |
±3%±5位 |
|
kWHr<2kWHr |
±0.08kWHr |
|
|
所有有功功率（Watts）/視在功率（VA）/無功功率（VAR） /功率因數（PF）測量 |
頻率范圍 |
直流和15Hz至1kHz |
|
電流量程 |
10A至1400A有效值 |
|
|
電壓量程 |
1V至825V有效值 |
|
|
最大輸入 |
825V有效值/1400A有效值 |
|
|
最大過載 |
1000V有效值/10000A所有測量均在直流和15 Hz至1kHz條件下進行最大過載10000A或有效值×頻率<400000 |
|
|
頻率測量（從電流或電壓源） |
||
|
測量量程 |
15Hz至1kHz |
|
|
分辨率 |
0.1Hz |
|
|
精確度 |
15至22Hz±0.5%讀數 |
|
|
電流量程 |
10A至1400A有效值 |
|
|
電壓量程 |
1V至825V有效值 |
|
|
示波器功能 |
||
|
電流測量 |
量程 |
10A/20A/40A/100A/200A/400A/1000A/2000A |
|
分辨率 |
40A下為1A |
|
|
精確度 |
±3%讀數±1像素 |
|
|
最大過載 |
10000A |
|
|
電壓測量 |
量程 |
4V/10V/20V/40V/100V/200V/400V/1000V |
|
分辨率 |
4V下為100mV |
|
|
精確度 |
±2%讀數±1像素 |
|
|
最大過載 |
1000V真有效值 |
|
|
頻率范圍 |
直流和15Hz至600Hz |
|
|
時基 |
2.5ms，5ms，10ms，25ms，50ms/div（毫秒） |
|
|
刷新率 |
0.5秒 |
|
|
最大采樣速率 |
15.625kHz |
|
|
浪涌電流功能 |
||
|
量程 |
40A、400A和2000A |
|
|
分辨率 |
40A量程下為10mA |
|
|
精確度 |
I>10A |
±5%讀數±1像素 |
|
I<10A |
±0.5A |
|
|
所有測量均在直流（DC）和15Hz至1kHz條件下進行 |
||
|
最大過載 |
最大過載10000A或有效值×頻率<400000 |
|
|
捕獲時間 |
1s、3s、10s、30s、100s和300s |
|
|
最大采樣速率 |
15.625kHz |
|
|
接口 |
||
|
USB PC接口 |
Power Log（電力記錄）軟件用于下載、分析和報告 |
|
|
記錄內存 |
||
|
記錄區域 |
有三個區域，可單獨使用，或是合而為一組成一個大的區域 |
|
|
平均周期 |
1秒，2秒，5秒，10秒，30秒，1分，5分，10分，15分和自定義 |
|
|
記錄時間 |
||
|
電壓和電流模式 |
平均時間 |
記錄時間（1個區域） |
|
1秒 |
1時49分 |
|
|
2秒 |
3時38分 |
|
|
5秒 |
9時6分 |
|
|
10秒 |
18時12分 |
|
|
30秒 |
2日6時36分 |
|
|
1min（毫伏） |
4日13時12分 |
|
|
5min（毫伏） |
22日18時0分 |
|
|
10分鐘 |
45日12時0分 |
|
|
15min（毫伏） |
68日6時0分 |
|
|
平均時間 |
記錄時間（3個區域） |
|
|
1秒 |
5時12分 |
|
|
2秒 |
10時24分 |
|
|
5秒 |
1日2時00分 |
|
|
10秒 |
2日4時00分 |
|
|
30秒 |
6日12時1分 |
|
|
1min（毫伏） |
13日0時12分 |
|
|
5min（毫伏） |
65日0時15分 |
|
|
10分鐘 |
130日0時30分 |
|
|
15min（毫伏） |
195日0時45分 |
|
|
V和A諧波模式 |
平均時間 |
記錄時間（1個區域） |
|
1秒 |
0時34分 |
|
|
2秒 |
1時8分 |
|
|
5秒 |
2時52分 |
|
|
10秒 |
5時44分 |
|
|
30秒 |
17時13分 |
|
|
1米 |
1日10時26分 |
|
|
5m |
7日4時10分 |
|
|
10m |
14日8時20分 |
|
|
15m |
21日12時30分 |
|
|
平均時間 |
記錄時間（3個區域） |
|
|
1秒 |
1時38分 |
|
|
2秒 |
3時16分 |
|
|
5秒 |
8時11分 |
|
|
10秒 |
16時23分 |
|
|
30秒 |
2日1時11分 |
|
|
1米 |
4日2時23分 |
|
|
5m |
20日11時25分 |
|
|
10m |
81日0時50分 |
|
|
15m |
121日13時15分 |
|
|
單相和三相功率模式 |
平均時間 |
記錄時間（1個區域） |
|
1秒 |
1時40分 |
|
|
2秒 |
3時21分 |
|
|
5秒 |
8時22分 |
|
|
10秒 |
16時45分 |
|
|
30秒 |
2日2時17分 |
|
|
1米 |
4日4時35分 |
|
|
5m |
20日22時55分 |
|
|
10m |
41日21時50分 |
|
|
15m |
62日20時45分 |
|
|
平均時間 |
記錄時間（3個區域） |
|
|
1秒 |
4時47分 |
|
|
2秒 |
9時34分 |
|
|
5秒 |
23時57分 |
|
|
10秒 |
1日23時54分 |
|
|
30秒 |
5日23時25分 |
|
|
1米 |
11日23時25分 |
|
|
5m |
59日21時5分 |
|
|
10m |
119日18時10分 |
|
|
15m |
179日15時15分 |
|
美國Fluke 345手持式諧波功率鉗表標準配置：
|
Fluke 345手持式諧波功率鉗表 |
柔軟便攜包 |
|
電能記錄軟件 |
|
|
測試線 |
|
|
鱷魚夾 |
|
|
測試探針 |
|
|
USB電纜 |
|
|
國際交流適配器/轉接盒 |
|
|
英文版印刷用戶手冊 |
|
|
多語言手冊光盤 |
美國Fluke 345手持式諧波功率鉗表相關附件：
|
便攜箱和皮套 |
C345柔軟便攜包 |
|
測試導線、探頭和夾子 |
AC220 SureGrip™鱷魚夾 |
|
Fluke TL175可旋轉表筆 |
|
|
TP175可旋轉測試探針 |
|
|
TP1 Slim Reach測試探頭組 |
|
|
TP220 SureGrip™工業測試探頭 |
|
|
燈 |
L200探頭照明燈 |
|
探頭 |
TLK291保險型測試探頭組 |
