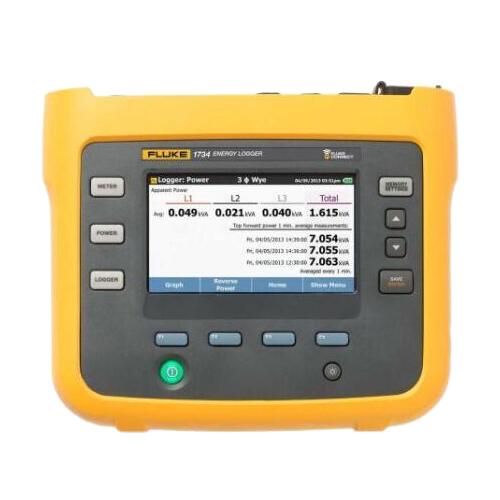

產品名稱：美國Fluke 1732和1734手持式三相功率計 |
|
產品型號：1732和1734 |
|
產品類別：電力檢測 >> 電能質量分析 >> |
美國Fluke 1732和1734手持式三相功率計產品概述：
哪款三相記錄儀適合您？
|
功能 |
三相功率計 |
電能質量記錄儀 |
||
|
1732三相功率計 |
1734三相功率計 |
1736電能質量記錄儀 |
1738電能質量記錄儀 |
|
|
負載研究 |
• |
• |
• |
• |
|
能耗評估 |
• |
• |
• |
• |
|
中性線電流測量（四電流通道） |
|
|
• |
• |
|
諧波測量 |
|
|
• |
• |
|
捕獲電壓事件 |
|
|
• |
• |
|
高級分析：波形和浪涌事件捕獲PQ健康狀況(EN51060) |
|
|
升級包* |
• |
|
IEEE519總諧波失真測量 |
|
|
可選 |
可選 |
|
完全整合Fluke Connect®以進行記錄 |
升級包* |
• |
升級包* |
• |
|
WiFi |
可選 |
• |
• |
• |
|
Wi-Fi/藍牙 |
可選 |
• |
可選 |
• |
|
磁性探頭套件 |
可選 |
• |
可選 |
• |
|
磁性掛鉤 |
可選 |
• |
可選 |
• |
|
通過WiFi無線路由器連接 |
產品注冊時要求提供免費的軟件許可 |
產品注冊時要求提供免費的軟件許可 |
||
*升級包可用于升級功能與1734手持式三相功率計相同的現有1732手持式三相功率計，還可用于升級功能與1738 高級電能質量記錄儀相同的現有1736電能質量記錄儀。請注意，1732和1734手持式三相功率計不能升級為具有 1736和1738電能質量記錄儀的功能。
有關升級包的詳細信息，請咨詢您的經銷商。
Fluke 1732和1734手持式三相功率計推出了一種新的簡單方式，幫助用戶找出浪費能耗的源頭。找出設施中消耗能耗的位置（包括進戶線和各個電路在內的所有位置），以及消耗能耗的時刻。通過Fluke Connect®應用遠程訪問數據并與您的團隊共享，讓您可以保持更安全的工作距離并實時做出重要決策，減少對使用防護裝備、實地到現場檢查的需要。
分析設備中的能耗使用情況有助于您確定節能機會，并為您提供可作為行動依據的數據。全新的能源分析軟件包可讓您比較不同時間的多個數據點，以便全面了解能源使用情況，這是降低能源成本的第一步。
美國Fluke 1732和1734手持式三相功率計主要特性：
●主要測量：自動捕獲和記錄電壓、電流、功率、功率因數、電能及相關值
●兼容Fluke Connect®：在儀器上查看本地的數據，或者使用Fluke Connect移動應用程序和桌面軟件通過您企業的WiFi網絡查看數據
●儀器供電方便：直接從測量電路給儀器供電
●安全級別：進戶線和下游負載額定使用600V CAT IV/1000V CAT III
●測量所有三個相位：隨附3個柔性電流探頭
●全面記錄：該設備上可以存儲20多個不同的記錄數據會話包。實際上，所有的測量值均自動記錄，讓您不再丟失測量趨勢。甚至可以在記錄會話期間以及下載前查看這些趨勢，進行實時分析
●優化的用戶界面：快速引導性的圖形設置可確保您每次都能捕獲正確的數據，而智能的驗證功能會指明連接是否正確，從而減少用戶的疑慮
●明亮的彩色觸摸屏：在全圖形化顯示屏上就能方便地進行實地分析和數據檢查
●優化的用戶界面：每次根據指示按照圖形化步驟進行快速設置后，均就能獲取正確的數據；而且借助智能化驗證功能可降低設備連接的不確定性
●通過前面板或Fluke Connect應用程序完成現場設置：無需返回辦公室進行下載和設置，也不必攜帶計算機至電氣面板
●全面的集成記錄：將其他Fluke Connect設備連接到Fluke 1734可同時記錄另外兩個測量參數，幾乎是Fluke Connect無線數字萬用表或模塊上提供的所有參數*
●Energy Analyze Plus應用軟件：使用自動報告功能下載并分析電能消耗的各項細節
*并非所有型號在所有地區都可用。
美國Fluke 1732和1734手持式三相功率計產品規格：
|
技術指標 |
|||||
|
精度 |
|||||
|
參數 |
量程 |
分辨率 |
參考條件下的內在準確度（讀數百分比+量程百分比） |
||
|
電壓 |
1000V |
0.1V |
±(0.2%+0.01%) |
||
|
電流：直接輸入 |
i17xx-flex 1500 12" |
150A |
0.1A |
±(1%+0.02%) |
|
|
1500A |
1A |
±(1%+0.02%) |
|||
|
i17xx-flex 3000 24" |
300A |
1A |
±(1%+0.03%) |
||
|
3000A |
10A |
±(1%+0.03%) |
|||
|
i17xx-flex 6000 36" |
600A |
1A |
±(1.5%+0.03%) |
||
|
6000A |
10A |
±(1.5%+0.03%) |
|||
|
i40s-EL電流鉗 |
4A |
1mA |
±(0.7%+0.02%) |
||
|
40A |
10mA |
±(0.7%+0.02%) |
|||
|
頻率 |
42.5Hz至69Hz |
0.01Hz |
±(0.1%) |
||
|
輔助輸入 |
±10V直流 |
0.1mV |
±(0.2%+0.02%) |
||
|
電壓最小值/最大值 |
1000V |
0.1V |
±(1%+0.1%) |
||
|
電流最小值/最大值 |
由附件定義 |
由附件定義 |
±(5%+0.2%) |
||
|
電壓THD |
1000% |
0.1% |
±0.5 |
||
|
電流THD |
1000% |
0.1% |
±0.5 |
||
|
固有不確定性±（讀數百分比+量程百分比）1 |
|||||
|
參數 |
影響量 |
iFlex1500-12 |
iFlex3000-24 |
iFlex6000-36 |
i40S-EL |
|
150A/1500A |
300A/3000A |
600A/6000A |
4A/40A |
||
|
有功功率P |
PF≥0.99 |
1.2%+0.005% |
1.2%+0.0075% |
1.7%+0.0075% |
1.2%+0.005% |
|
有功能量Ea |
PF≥0.99 |
1.2%+0.005% |
1.2%+0.0075% |
1.7%+0.0075% |
1.2%+0.005% |
|
視在功率S |
0≤PF≤1 |
1.2%+0.005% |
1.2%+0.0075% |
1.7%+0.0075% |
1.2%+0.005% |
|
視在能量Eap |
0≤PF≤1 |
1.2%+0.005% |
1.2%+0.0075% |
1.7%+0.0075% |
1.2%+0.005% |
|
無功功率Q |
0≤PF≤1 |
已測量的視在功率的 2.5% |
|||
|
無功能量Er |
0≤PF≤1 |
已測量的視在功率的 2.5% |
|||
|
功率因數PF |
- |
±0.025 |
|||
|
位移功率因數 |
- |
±0.025 |
|||
|
DPF/cosϕ |
- |
±0.025 |
|||
|
量程的額外不確定度1 |
V P-N>250 V |
0.015% |
0.0225% |
0.0225% |
0.015% |
|
1量程=1000V×電流范圍 參考條件： •環境：23℃±5℃，儀器至少工作30分鐘，無外部電/磁場，RH<65% •輸入條件：CosΦ/PF=1，正弦信號f=50Hz/60Hz，電源120V/230V±10%。 •電流和功率指標：輸入電壓1ph：120V/230V或3ph wye/delta：230V/400V輸入電流：I>I范圍的10% •夾鉗初級導體或中心位置的Rogowski線圈 •溫度系數：高于28℃或低于18℃時，每攝氏度增加指定準確度的 0.1倍 |
|||||
|
電氣技術指標 |
|||||
|
電源 |
|||||
|
電壓量程 |
使用安全的輸入插頭通過測量電路供電時為100V至500V |
||||
|
使用標準電源線時為100V至240V(IEC 60320 C7) |
|||||
|
功耗 |
最大為50VA（使用IEC 60320輸入時最大為15VA） |
||||
|
能效 |
≥68.2%（符合能效規范） |
||||
|
最大空載損耗 |
<0.3W（僅當使用IEC 60320輸入時） |
||||
|
主電源頻率 |
50/60Hz±15% |
||||
|
電池 |
鋰離子電池3.7V，9.25Wh（客戶可進行更換） |
||||
|
電池供電的運行時間 |
標準操作模式下4小時，節電模式下最高可達5.5小時 |
||||
|
充電時間 |
<6小時 |
||||
|
數據采集 |
|||||
|
分辨率 |
16位同步采樣 |
||||
|
取樣頻率 |
50/60Hz時為10.24kHz，與電源頻率同步 |
||||
|
輸入信號頻率 |
50/60Hz（42.5至69Hz） |
||||
|
接線方式類型 |
1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye平衡，3-φ Aron/Blondel（兩表法），3-φ開腳delta，僅電流（負載分析） |
||||
|
數據存儲 |
內部閃存（用戶無法更換） |
||||
|
內存容量 |
典型值：10個為期8周、間隔為1分鐘和500個事件的記錄會話1 |
||||
|
1可能的記錄會話數和記錄周期取決于用戶的需求。 |
|||||
|
基本間隔 |
|||||
|
測量的參數 |
電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量 |
||||
|
平均間隔 |
1秒、5秒、10秒、30秒、1分鐘、5分鐘、10分鐘、15分鐘、30分鐘 |
||||
|
平均時間最小/最大值 |
電壓、電流：每半周更新一次的全循環RMS輔助功率：200ms |
||||
|
需求間隔（能量儀表模式） |
|||||
|
測量的參數 |
電能量（Wh、varh、VAh）、PF、最大需量、電能成本 |
||||
|
間隔 |
5分鐘、10分鐘、15分鐘、20分鐘、30分鐘，關 |
||||
|
符合標準 |
|||||
|
功率 |
IEEE 1459 |
||||
|
通訊接口 |
|||||
|
USB-A |
通過U盤進行的文件傳輸，固件更新 |
||||
|
WiFi |
通過直接連接或WiFi網絡進行文件傳輸和遠程控制 |
||||
|
藍牙 |
從Fluke Connect® 3000系列模塊讀取輔助測量數據（需要1734或1732升級選件） |
||||
|
USB-mini |
將數據下載到PC |
||||
|
電壓輸入 |
|||||
|
輸入通道 |
4個（三相和零線） |
||||
|
最大輸入電壓 |
1000Vrms、CF1.7 |
||||
|
輸入阻抗 |
10MΩ |
||||
|
帶寬(-3dB) |
42.5Hz-3.5kHz |
||||
|
縮放 |
1:1、可變 |
||||
|
電壓安全等級 |
1000V CAT III/600V CAT IV |
||||
|
電流輸入 |
|||||
|
輸入通道 |
3個，自動為連接的傳感器選擇模式 |
||||
|
輸入電壓 |
電流鉗輸入：500mVrms/50mVrms；波峰系數2.8 |
||||
|
Rogowski羅氏線圈輸入 |
50Hz時為150mVrms/15mVrms，60Hz時為180mVrms/18mVrms；波峰系數4；全部位于探頭額定量程內 |
||||
|
量程 |
使用細柔性電流探頭i17XX-flex1500 12為1A至150A/10A至1500A |
||||
|
使用細柔性電流探頭i17XX-flex3000 24為3A至300A/30A至3000A |
|||||
|
使用細柔性電流探頭i17XX-flex6000 36為6A至600A/60A至6000A |
|||||
|
40mA至4A/0.4A至40A（40A電流鉗i40s-EL） |
|||||
|
帶寬(-3dB) |
42.5Hz-3.5kHz |
||||
|
縮放 |
1:1、可變 |
||||
|
輔助輸入 |
|||||
|
輸入通道 |
="2" |
||||
|
輸入量程 |
0至±10V直流，1個讀數/秒 |
||||
|
變比系數（2014年起適用） |
格式：mx+b（增益和偏移）用戶可配置 |
||||
|
單位顯示（2014年起適用） |
用戶可進行配置（7個字符，例如℃、psi或m/s） |
||||
|
無線連接 |
|||||
|
輸入通道 |
="2" |
||||
|
支持的模塊 |
Fluke Connect® 3000系列 |
||||
|
采集 |
1個讀數/秒 |
||||
|
環境指標 |
|||||
|
工作溫度 |
-10℃至+50℃（14℉至122℉） |
||||
|
存放溫度 |
-20℃至+60℃(-4℉至140℉)，包括電池：-20℃至+50℃(-4℉至122℉) |
||||
|
工作濕度 |
10℃至30℃（50℉至86℉）最高相對濕度95% |
||||
|
30℃至40℃（86℉至104℉）最高相對濕度75% |
|||||
|
40℃至50℃（104℉至122℉）最高相對濕度45% |
|||||
|
工作海拔 |
2000m（高達4000m時下降為1000V CAT II/600V CAT III/300V CAT IV） |
||||
|
儲存海拔 |
12000m |
||||
|
外殼 |
IP50（符合EN60529） |
||||
|
振動測試 |
MIL-T-28800E，類型3，III級，B式 |
||||
|
安全性 |
IEC 61010-1 |
||||
|
IEC電源輸入：過電壓類別 II，污染等級 2 |
|||||
|
電壓端：過電壓類別IV，污染等級2 |
|||||
|
IEC 61010-2-031：CAT IV 600V/CAT III 1000V |
|||||
|
電磁兼容性 |
EN 61326-1：工業CISPR 11：Group 1，Class A |
||||
|
韓國(KCC)：A類設備（工業廣播和通訊設備） |
|||||
|
USA(FCC)：47 CFR 15 B部分。按照第15.103條規定，本產品被視為免稅設備 |
|||||
|
溫度系數 |
0.1×精度指標/℃ |
||||
|
通用技術指標 |
|||||
|
彩色LCD顯示屏 |
4.3英寸有源矩陣TFT，480像素×272像素, 電阻式觸摸屏 |
||||
|
保修期 |
儀器和電源：兩年（不包括電池） |
||||
|
附件：一年 |
|||||
|
校準周期：兩年 |
|||||
|
尺寸 |
儀器：19.8×16.7×5.5cm(7.8×6.6×2.2in) |
||||
|
電源：13.0×13.0×4.5cm(5.1×5.1×1.8in) |
|||||
|
儀器連接電源時：19.8×16.7×9cm(7.8×6.6×3.5in) |
|||||
|
重量 |
儀器：1.1kg(2.5lb) |
||||
|
電源：400g(0.9lb) |
|||||
|
防篡改保護 |
防盜鎖槽 |
||||
|
i17xx-flex 1500 12柔性電流探頭技術指標 |
|||||
|
測量量程 |
1至150A交流電/10至1500A交流電 |
||||
|
無損電流 |
100kA(50/60Hz) |
||||
|
參考條件下的固有誤差* |
讀數的±0.7% |
||||
|
173x+iFlex精度 |
±（讀數的1%+量程的0.02%） |
||||
|
超出工作溫度范圍的溫度系數 |
讀數的0.05%/℃，讀數的0.09%/℉ |
||||
|
工作電壓 |
1000V CAT III，600V CAT IV |
||||
|
探頭電纜長度 |
305mm(12in) |
||||
|
探頭電纜直徑 |
7.5mm(0.3in) |
||||
|
最小彎曲半徑 |
38mm(1.5in) |
||||
|
輸出電纜長度 |
2m(6.6ft) |
||||
|
重量 |
115g |
||||
|
探頭電纜材質 |
TPR |
||||
|
連接器材質 |
POM+ABS/PC |
||||
|
輸出電纜 |
TPR/PVC |
||||
|
工作溫度 |
測試環境下導線溫度為-20℃至+70℃（-4℉至158℉），不超過80℃(176℉) |
||||
|
非工作狀態下溫度 |
-40℃至+80℃（-40℉至176℉） |
||||
|
工作狀態下的相對濕度 |
15%至85%無冷凝 |
||||
|
IP等級 |
IEC 60529：IP50 |
||||
|
保修期 |
1年 |
||||
|
*參考條件： •環境：23℃±5℃，無外部電/磁場，RH65% •一次側導體在中心位置 |
|||||
