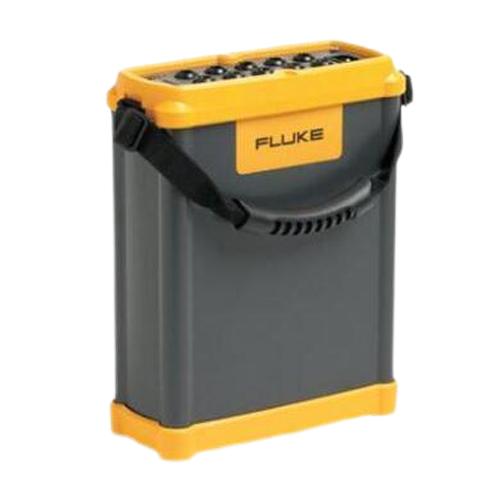

美國Fluke 1750-TF三相電能記錄儀產品概述：
使用全新的Fluke 1750-TF電能記錄儀和Fluke電能分析軟件記錄三相電能質量并監控電能質量波動。這些電能儀表全天候工作，可自動記錄每個周期中的每項電能質量參數和事件。
應用
長期分析：找出難以發現的或間歇性的問題；監控關鍵設備，捕捉電能質量事件，從而與設備故障聯系起來
電能質量調查：量化整個設施各部分的電能質量，并通過專業報告記錄結果
符合質量要求：驗證進線口處的輸入電能質量
設備安裝/調試：在安裝前設定電能系統的性能基準，以確保符合質量要求
美國Fluke 1750-TF三相電能記錄儀主要特性：
●滿足標準的電能質量：所有測量均符合IEC61000-4-30標準以正確評估所有測量值，包括電壓、電流、功率、諧波和閃變等
●快速而可靠的配置：ARCHOS 43 Internet Tablet提供了儀器所記錄內容的視窗，即使在棘手的測試位置，也可進行快速而可靠的配置
●無閾值設置：在使用Fluke電能分析軟件收集數據后應用閾值–無需擔心因設置錯誤而遺失信息
●捕捉所有情況：交叉通道和電流觸發功能隨時捕捉每個通道上的每項測量
●直觀的PC軟件：輕松分析數據并根據自動化EN50160報告和標準生成報告
●即插即用：使用能自我識別的電流探頭和單線電壓連接，可在幾分鐘內完成設置
●無需重新連接線路：連接不正確時，與無線PDA或PC進行內部通道交換
●測量每項參數：個相位、零線和地線的電壓和電流
●5MHz，8000Vpk波形捕捉：可捕獲最短事件的詳細圖片
●快速檢索數據：借助于隨附的SD內存卡或通過100BaseT高速以太網連接。當儀器沒有其他連接時，SD卡包含自動下載的內容
美國Fluke 1750-TF三相電能記錄儀產品規格：
|
技術規格
|
|
電能質量測量標準
|
合規性
|
IEC 61999-1-4 1類、IEC 61000-4-30（A、S或B類，具體取決于測量功能）、IEEE519、IEEE1159、IEEE1459和EN50160
|
|
時鐘/日歷
|
24小時時鐘，閏年
|
|
實時時鐘精度
|
誤差不大于±1秒/天
|
|
內存數據容量
|
至少2GB
|
|
最長記錄周期
|
至少31天
|
|
測量時間控制
|
自動
|
|
最大事件數量
|
受內存大小限制
|
|
電源要求
|
100至240V有效值±10%，47-63Hz，40W
|
|
在中斷期間的運行時間（內部UPS運行）
|
每次中斷5分鐘，總工作時間60分鐘，無充電
|
|
尺寸
|
215×310×35mm(8.5×12.2×3.5in)
|
|
重量
|
6.3kg(14lb)
|
|
輸入
|
測量類型
|
單相加中性線、單相IT無中性線、單相分割相位、三相Y形、三相三角形、三相IT、三相高腳臂、三相開放臂腳、二元三角形和2 1/2元Y形
|
|
輸入通道
|
電壓：4通道，交流/直流
|
|
電流：5通道
|
|
電壓通道
|
輸入阻抗：2MΩ
|
|
輸入電容：<20pF
|
|
電流輸入特性
|
2V有效值=滿量程，鉗式CT的輸入電阻為1MΩ，柔性Flexi-CT的電阻較低
|
|
測量方法
|
對電壓和電流同時進行數字采樣。數字PLL同步采樣、電壓跌落時的內部頻率參照
|
|
同步和采樣
|
PLL同步源
|
PLL同步為Y形連接類型的A-N電壓以及三角形連接類型的A-B電壓。列出的全部連接類型均可分為Y形或三角形。
|
|
PLL鎖定范圍
|
42.5至69Hz
|
|
取樣頻率
|
電壓和電流：256次采樣/周期；符合IEC 61000-4-7標準的間諧波：2560點/10周期(50Hz)；3072點/12周期(60Hz)；瞬變電壓：5MHz
|
|
A/D分辨率
|
電壓和電流：24位
|
|
瞬態電壓
|
14位
|
|
電壓和電流測量
|
電壓測量范圍
|
交流電壓：1000V rms±10%超量程
|
|
直流電壓：±1000V rms±10%超量程
|
|
電壓波峰系數
|
3或更低
|
|
電流測量范圍
|
取決于使用的電流探頭
|
|
電流波峰系數
|
4或更低
|
|
|
測量類型
|
真有效值連續計算：每個周期、每1/2周期以及每10或12個周期，頻率分別為50或60Hz，符合IEC 61000-4-30標準的要求。
|
|
RMS電壓
|
測量不確定度
|
交流：±0.2%讀數±0.1%滿量程，高于50V rms
|
|
直流：±0.5%讀數±0.2%滿量程，大于50V dc
|
|
RMS電流
|
測量類型
|
連續計算真有效值：根據標準，分別在50或60Hz的頻率下，每個周期、每1/2周期以及每10或12個周期
|
|
瞬態電壓（脈沖）
|
測量類型
|
波形采樣
|
|
滿量程
|
8000V pk
|
|
采樣分辨率
|
200nS
|
|
測量不確定度
|
±5%讀數±20V（測試參數：1000V DC，1000V有效值，100kHz）
|
|
電壓暫升（有效值驟升）
|
測量類型
|
真有效值（通過重疊每半個周期來計算一個周期-線電壓的測量適用于3P3W線路，相電壓的測量適用于3P4W線路）
|
|
顯示的數據
|
暫升的幅值和持續時間
|
|
測量
|
與電壓有效值相同
|
|
電壓暫降（有效值跌落）
|
測量類型
|
真有效值（通過重疊每半個周期來計算一個周期-線電壓的測量適用于3P3W線路，相電壓的測量適用于3P4W線路）
|
|
顯示的數據
|
暫降或中斷的幅度和區間
|
|
測量
|
與電壓有效值相同
|
|
電壓跌落（中斷）
|
測量類型
|
與電壓暫降相同
|
|
LAN 接口
|
連接器
|
RJ-45
|
|
速度和類型
|
10/100Base-T，自動MDIX
|
|
通信協議
|
基于以太網的TCP/IP
|
|
無線控制器界面
|
連接
|
無線（2.4GHz無線電）
|
|
速度
|
最高700kbit/秒
|
|
通信協議
|
藍牙SPP
|
|
功率測量
|
|
電能，電池壽命
|
測量類型
|
連續計算真有效值：根據標準，分別在50或60Hz的頻率下，每個周期和每10或12個周期
|
|
頻率
|
測量量程
|
42.5至69Hz
|
|
測量源
|
與PLL同步源相同
|
|
測量精確度
|
±10mHz（量程的10%至110%，帶正弦波）
|
|
功率因數
|
測量量程
|
0.000-1.000
|
|
測量精確度
|
通過每個測量值計算的±1位數（總值為±3位數）
|
|
位移功率因數
|
測量方法
|
通過電壓基波和電流基波的相位差計算而來
|
|
測量量程
|
-1.000（超前）至+1.000（滯后）
|
|
測量精確度
|
±0.5%讀數±2%滿量程±1位數
|
|
電壓不平衡和相序
|
測量方法
|
根據IEC 61000-4-30，正序電壓除以負序電壓
|
|
諧波電壓和電流
|
分析窗口
|
矩形
|
|
分析次數
|
1至50
|
|
測量精確度
|
電壓/電流：第1至20次：±0.5%讀數±0.2%滿量程第21至50次：±1%讀數±0.3%滿量程（必須含有電流和功率的電流傳感器的精度）
|
|
測量方法
|
IEC 61000-4-7
|
|
間諧波電壓和電流（中頻諧波）
|
分析窗口
|
矩形
|
|
分析次數
|
1.5至49.5
|
|
測量方法
|
IEC 61000-4-7
|
|
閃變
|
測量方法
|
IEC 61000-4-15
|
|
對于Plt，2 小時；對于PSt，10分鐘
|
|
測量量程
|
0、1至5(25)，具體取決于電壓水平、調制和頻率
|
|
環境規范
|
|
使用環境
|
工作環境
|
室內或有遮掩的室外，最高2000m海拔高度
|
|
存放溫度和濕度
|
-20℃至50℃，80%最大相對濕度，非冷凝
|
|
工作溫度和濕度
|
0℃至40℃，80%最大相對濕度，非冷凝
|
|
最大額定工作電壓
|
電壓端子
|
1100V真有效值
|
|
耐電壓性
|
電壓輸入端子之間、電壓輸入端子和電流探頭、電壓輸入端子和機殼之間，5550V有效值A(chǔ)C，持續一分鐘（50/60Hz，1mA感應電流）
|
|
防護等級
|
IP30（根據EN 60529）
|
|
標準
|
電磁兼容性(EMC)
|
EN 61326-1：1997+A1：1998 Class A
|
|
EN 61000-3-2：1995+A1：1998+A2：1998
|
|
EN 61000-3-3：1995
|
|
安全等級
|
EN 61010-1 2 nd Edition；2000
|
|
電壓輸入設備：污染等級2，過電壓類別1000V CAT III，600V CAT IV（預期過電壓：8000V）
|
美國Fluke 1750-TF三相電能記錄儀標準配置：
|
Fluke 1750-TF三相電能記錄儀
4–1000A 3210-PR-TF iFlex柔性電流探頭
|
1750 acquisition unit
|
|
1750 handheld tablet
|
|
5 Test leads and clips
|
|
2GB SD Memory card(larger cards not compatible)
|
|
Fluke Power View and Fluke Power Analyze software
|
|
Power cord with international plug set
|
|
Ethernet cable
|
|
Color localization set
|
|
Printed Getting Started manual
|
|
Product CD with software and user manual PDF
|
|
CS 1750/1760 Rugged transit softcase
|
美國Fluke 1750-TF三相電能記錄儀相關附件：
|
測試導線、探頭和夾子
|
Fluke TLS430–測試線和鱷魚夾（4個黑色和1個綠色）
|
