產品名稱：YTOZ-2臺式臭氧氣體濃度分析儀 |
|
產品型號：YTOZ-2 |
|
產品類別：氣體檢測 >> 臭氧檢測儀 >> |
一、產品概述
YTOZ-2型臭氧氣體分析儀依據朗伯—比爾定律，中華人民共和國國家環境標準《環境空氣臭氧的測定-紫外光度法》、中國華人民共和國建設部《水處理用臭氧發生器》的檢定及標定方法來設計制造。通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，采用國外分離式光池技術，設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。主要用于連續檢測各種工業環境下的臭氧氣體，也可用于檢測運行中的管道、容器等環境的臭氧氣體。廣泛應用于制藥、化工、市政、污水處理等行業，對臭氧發生器出口濃度和臭氧發生器產量測量。
臭氧分析儀帶有觸摸屏操作界面，實時顯示臭氧氣體的濃度，帶有壓力和溫度補償及顯示，可設置自動校零時間和手動校零模式。高濃度（g/Nm3）量程帶有流量輸入功能，可實時顯示臭氧發生器的產量。帶有兩組繼電器信號輸出，用戶可自由選擇高報警點和低報警點信號輸出連接。核心部件采用紫外長壽命光源系統，采用高透光率石英片，保證零點的穩定性，防止零點漂移影響檢測濃度的準確性。根據國外光池技術設計的耐壓力，耐沖擊的獨立光池結構，校零操作時氣體流量、壓力、流速保持不變，防止氣流沖擊對校零產生影響，無需關閉臭氧進氣可完成校零操作，保證設備可以每天24小時連續運行。
應用領域：臭氧發生器廠家，市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。
YTOZ-2型臭氧氣體分析儀，可選量程及工作方式。
|
量程 |
取樣方式 |
應用領域 |
|
0-300g/Nm3 |
正壓取樣，帶有壓力，溫度補償 |
臭氧發生器出口濃度實時檢測 |
|
0-100g/Nm3 |
正壓取樣，帶有壓力，溫度補償 |
臭氧發生器出口濃度實時檢測 |
|
0-50g/Nm3 |
正壓或負壓取樣，帶有壓力，溫度補償 |
臭氧發生器出口或尾氣臭氧濃度檢測 |
|
0-1000ppm |
正壓或負壓取樣，帶有壓力，溫度補償 |
箱體內臭氧濃度實時檢測 |
|
0-100ppm |
正壓或負壓取樣，帶有壓力，溫度補償 |
空間或房間內臭氧濃度實時檢測 |
二、技術參數
|
型號 |
YTOZ-2 |
|
測量量程 |
0-300g/Nm3 |
|
可選量程 |
0-200g/Nm3，0-100g/Nm3，0-50g/Nm3，0-1000ppm，0-100ppm |
|
光源壽命 |
約30000-50000小時 |
|
取樣方式 |
正壓取樣，負壓取樣（可選） |
|
顯示界面 |
4.3寸觸摸屏操作界面 |
|
內容界面 |
臭氧濃度、溫度、壓力 |
|
輔助功能 |
溫度補償、壓力補償 |
|
顯示單位 |
g/Nm3，mg/NL，%WT，ppm，mg/Nm3可選 |
|
顯示分辨率 |
0.01g/m3，0.01ppm |
|
氣體流量 |
0.5L±0.2L/min |
|
輸入壓力 |
<0.1MPa |
|
濃度誤差 |
最大0.5％FS |
|
線性誤差 |
最大0.5％FS |
|
零點漂移 |
<±0.3%.FS |
|
反應時間 |
信號0.03秒, 顯示0.3秒 |
|
環境溫度 |
-20～50℃ |
|
管路接口方式 |
快擰（不銹鋼） |
|
串聯聯樣口徑 |
Φ8（8mm*6mm）（可選） |
|
旁通取樣口徑 |
Φ6（6mm*4mm） |
|
通訊方式 |
RS-485 |
|
輸出方式 |
4-20mA(有源) |
|
繼電信號 |
高報警點繼電信號，低報警點繼電信號 |
|
電源 |
AC110-220V |
|
尺寸 |
160mm(高)×260mm(寬)×300mm(深) |
|
免費質保 |
12個月（主機） |
|
標準配置 |
內置流量計，臭氧尾氣催化器，進氣過濾器 |
三、產品特點
測試方法：雙光路紫外光吸收法，長壽命光源系統，測量精度高。
測量原理：依據朗伯—比爾定律，通過光度吸收原理精準測量。
光源系統：國外長壽命紫外光源系統（波長253.7nm），免費質保3年。
使用方式：室內安裝使用，配置電源及信號端子。
光池系統：分離式光池技術，無泄漏、耐壓高、耐大流量采樣氣體沖擊。
智能補償：內置溫度和壓力補償及顯示，帶有光源自動補償功能。
操作方式：用戶可根據運行狀態選擇手動校零和自動校零，可設置自動校零時間。
顯示單位：g/Nm3，mg/NL，%WT，ppm ，mg/Nm3可選。
數據顯示：高清彩色觸摸屏，高濃度量程設置進氣體質量流量，實時顯示產量。
輸出功能：4-20mA、RS485通訊、兩組報警點輸出、電子流量計輸入等。
標準配置：防腐流量計，臭氧尾氣破壞器，進氣過濾器。

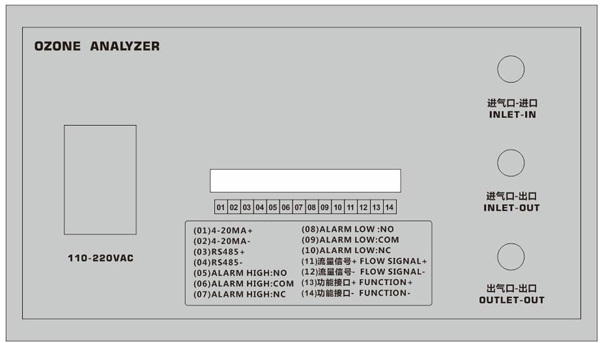

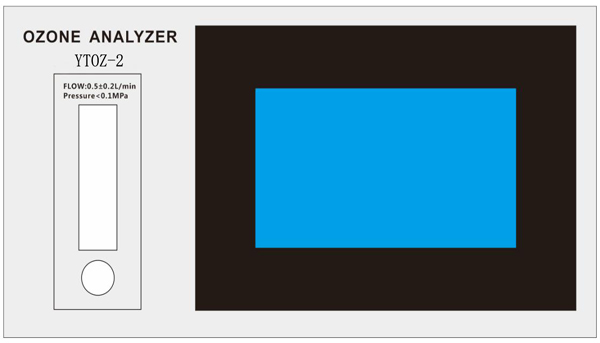

四、產品結構組成
進氣口-進口：臭氧分析儀串聯在臭氧管道中的進口，如果旁路取樣則做為臭氧進氣口。
進氣口-出口：臭氧分析儀串聯在臭氧管道中的出口，如果旁路取樣則本氣口會做封堵處理。
出氣口-出口：臭氧分析儀的出口，已內置臭氧破壞器，出氣口無臭氧味道，可室內排放。
信號端子輸出：
|
(01)4-20MA+ 電流信號輸出 |
(08)ALARM LOW:NO 低報警點-常開 |
|
(02)4-20MA- 電流信號輸出 |
(09)ALARM LOW:COM 低報警點-公共端 |
|
(03)RS485+ 通訊接口 |
(10)ALARM LOW:NC 低報警點-常閉 |
|
(04)RS485- 通訊接口 |
(11)流量信號+FLOW SIGNAL+產量計算流量信號接入 |
|
(05)ALARM HIGH:NO 高報警點-常開 |
(12)流量信號-FLOW SIGNAL-產量計算流量信號接入 |
|
(06)ALARM HIGH:COM 高報警點-公共端 |
(13)功能接口+FUNCTION+預留功能：臭氧發生器調配 |
|
(07)ALARM HIGH:NC 高報警點-常閉 |
(14)功能接口-FUNCTION-預留功能：臭氧發生器調配 |

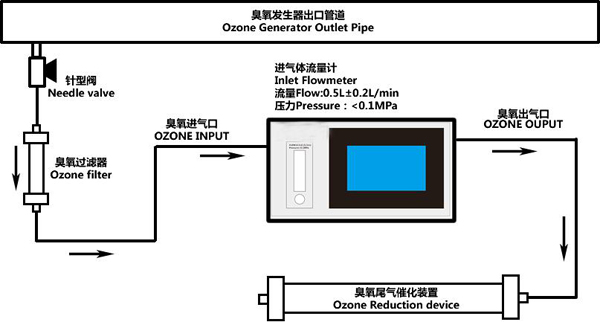

YTOZ-2型臭氧氣體濃度分析儀-正壓取樣連接工藝：

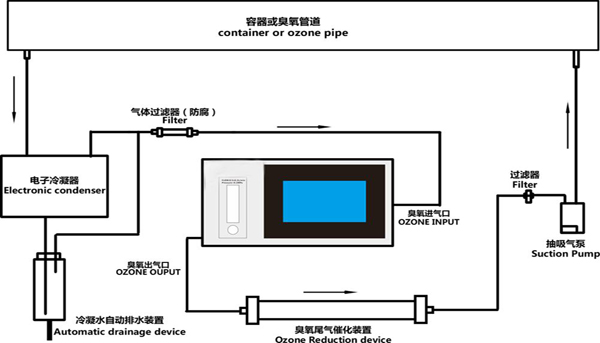

YTOZ-2型臭氧氣體濃度分析儀-負壓取樣連接工藝：

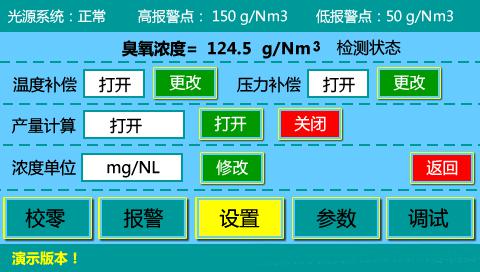

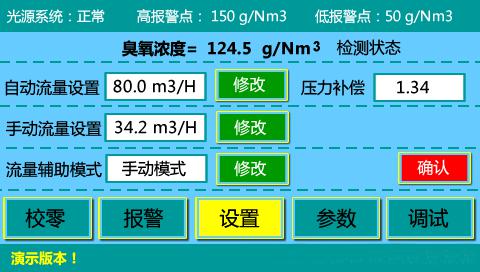

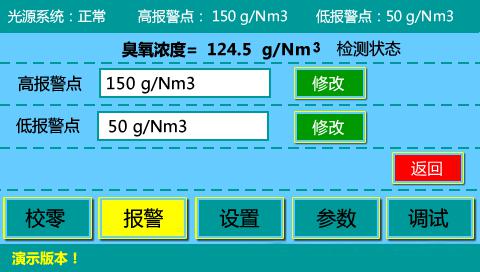

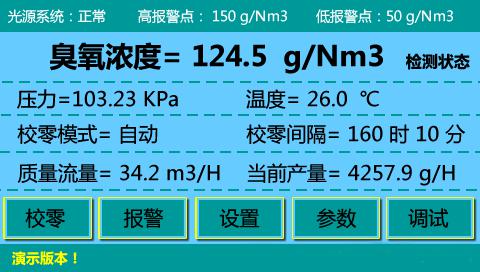

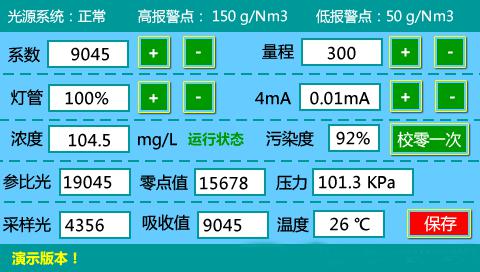

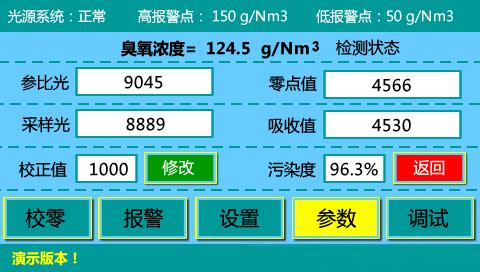

觸摸屏程序演示畫面
|
|
|
|
|
|
|
|
|
