系統組成部分：

1、YTOZ-1壁掛式臭氧氣體分析儀

2、耐臭氧防腐電子冷凝器

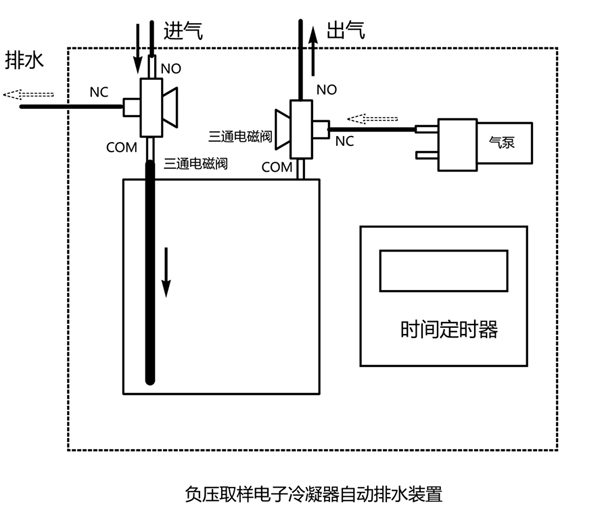

3、負壓自動排水裝置

4、耐臭氧防腐抽吸氣泵

5、煙氣過濾器

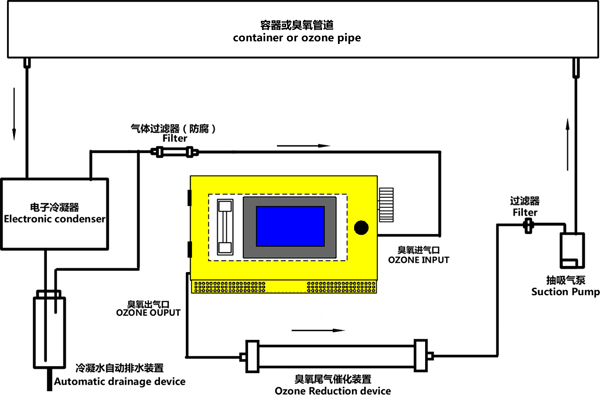

YTOZ-1壁掛式臭氧氣體濃度分析儀-負壓取樣連接工藝

YTOZ-1臭氧氣體分析儀

一、產品概述

YTOZ-1臭氧氣體分析儀依據朗伯—比爾定律，中華人民共和國國家環境標準《環境空氣臭氧的測定-紫外光度法》、中國華人民共和國建設部《水處理用臭氧發生器》的檢定及標定方法來設計制造。通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，采用國外分離式光池技術，設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。主要用于連續檢測各種工業環境下的臭氧氣體，也可用于檢測運行中的管道、容器等環境的臭氧氣體。廣泛應用于制藥、化工、市政、污水處理等行業，對臭氧發生器出口濃度和臭氧發生器產量測量。

臭氧分析儀帶有觸摸屏操作界面，實時顯示臭氧氣體的濃度，帶有壓力和溫度補償及顯示，可設置自動校零時間和手動校零模式。高濃度（g/Nm³）量程帶有流量輸入功能，可實時顯示臭氧發生器的產量。帶有兩組繼電器信號輸出，用戶可自由選擇高報警點和低報警點信號輸出連接。核心部件采用紫外長壽命光源系統，采用高透光率石英片，保證零點的穩定性，防止零點漂移影響檢測濃度的準確性。根據國外光池技術設計的耐壓力，耐沖擊的獨立光池結構，校零操作時氣體流量、壓力、流速保持不變，防止氣流沖擊對校零產生影響，無需關閉臭氧進氣可完成校零操作，保證設備可以每天24小時連續運行。

應用領域：臭氧發生器廠家，市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。

YTOZ-1臭氧氣體分析儀，可選量程及工作方式：

二、技術參數

三、產品特點：

測試方法：雙光路紫外光吸收法，長壽命光源系統，測量精度高。

測量原理：依據朗伯—比爾定律，通過光度吸收原理準確測量。

光源系統：國外長壽命紫外光源系統（波長253.7nm），免費質保3年。

使用方式：室內安裝使用，配置電源及信號端子。

光池系統：分離式光池技術，無泄漏、耐壓高、耐大流量采樣氣體沖擊。

智能補償：內置溫度和壓力補償及顯示，帶有光源自動補償功能。

操作方式：用戶可根據運行狀態選擇手動校零和自動校零，可設置自動校零時間。

顯示單位：g/Nm³，mg/NL，%WT，ppm ，mg/Nm³可選。

數據顯示：高清彩色觸摸屏，高濃度量程設置進氣體質量流量，實時顯示產量。

輸出功能：4-20mA、RS485通訊、兩組報警點輸出、電子流量計輸入等。

標準配置：防腐流量計，臭氧尾氣破壞器，進氣過濾器。

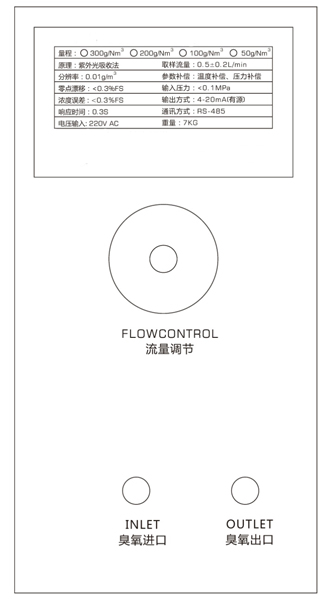

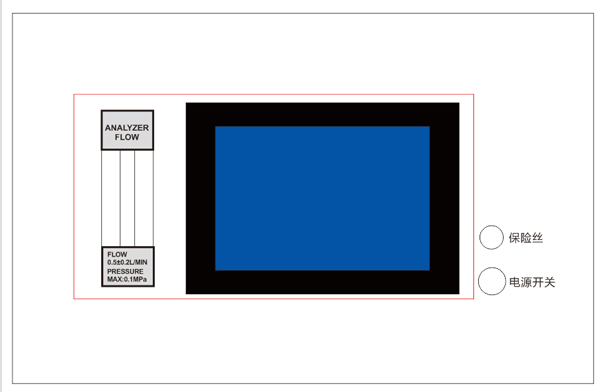

四、產品結構組成

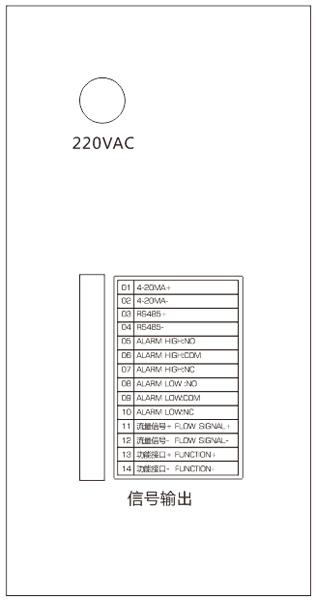

信號端子輸出：

DH-1型電子冷凝器

1.概述

電子冷卻式除濕器是用來對氣體進行除濕的裝置，主要用于各種氣體分析前的預處理過程，起到提高系統分析測定精度的作用。除濕裝置致冷部分，采用半導體致冷片，該裝置具有體積小，重量輕等特點。

DH-Ⅰ/Ⅱ/SG屬于超小型的除濕裝置（DH-Ⅱ是小型雙通道,DH-SG是玻璃管冷腔），在環境溫度2℃-40℃，入口氣體溫度2℃-50℃，氣體流1-3L/min時能將出口氣體露點溫度保持在1-5℃以內。除濕器中氣路部分的材質，采用優質國標SUS316及聚四氟乙烯導管，故能使用在各種氣體分析裝置上，并且除濕部件設計成可交換的組件，所以便于維修及保養，又因其露點控制精度高，且極其靈敏，從而得到廣泛使用。

2、技術參數

2.1外形

（1）外形圖參見圖1（也可根據用戶特殊要求設計）。

（2）外形尺寸DH-Ⅰ/Ⅱ/SG：230（長）*200（寬）*150（高）

（3）安裝尺寸DH-Ⅰ/Ⅱ/SG：195（長）*230（寬）

（4）顏色：淺灰色

（5）重量：DH-Ⅰ≈5kg，DH-Ⅱ≈7kg，DH-SG≈6kg

2.2性能

（1）正常使用條件下，出口氣體露點溫度在1-5℃之間（流量為1-3L/min）。

（2）環境溫度超過40℃時，出口氣體露點溫度將成比例浮動上升，儀器在環境溫度達到60℃時，短時間連續使用也不會損壞，當環境溫度恢復到40℃以下，又能恢復其性能。

（3）儀器預冷時間：儀器接通電源后，在環境溫度40℃時，氣體處于不流動狀態的預冷時間約20分鐘。環境溫度越低，預冷時間越短。

2.3極限使用條件

（1）環境溫度≥2℃、≤50℃

（2）進口氣體溫度≤50℃，當雙通道串聯使用時≤160℃。

2.4 溫度調節

（1）溫度調節方式：采用數字無觸點開關控制方式，按鍵說明，鍵：在設置參數時（長按鍵時，出廠已設置好，無需調節），作為退出鍵；鍵：短按鍵一次進入控制溫度設置，按▲或▼鍵調整所需要工作的溫度，按住▲或▼鍵三秒不放進入快速調整模式，再按鍵一次退出設置狀態。指示燈狀態說明：顯示屏左側的燈作為工作指示燈使用，熄滅表示制冷停止，常亮表示制冷工作。

（2）默認溫度設定值：3℃±0.5℃(范圍在0.0℃～25.0℃之間調節)

（3）溫度控制精度:±0.1℃。

2.5冷卻方式

（1）使用半導體制冷器。

（2）散熱方式：強迫風冷。

2.6配管

（1）配管材料：接頭、熱交換器采用不銹鋼SUS316，其它采用聚四氟乙烯管。

（2）氣源配管接頭：進氣出氣及泄水都為φ6×1軟管或通用ZG1/4陰螺紋。

2.7使用氣體

（1）使用氣體：空氣或其它氣體。

（2）氣體流量：1-3L/min。

2.8電源

（1）DH-Ⅰ型：AC220V±10%/50Hz  P≈50W

（2）DH-Ⅱ型：AC220V±10%/50Hz  P≈100W

（3）DH-SG型：AC220V±10%/50Hz  P≈100W

2.9氣密性

在0.1Mpa氣體壓強下，15分鐘后下降值不超過1% 。

3、儀器的構成

本儀器主要由除濕部分、直流電源和數顯溫度控制構成。

3.1除濕部分

由對抽樣氣體進行冷卻除濕的熱交換器和半導體致冷器以及散熱器組成。

（1）熱交換器：材質為不銹鋼SUS316,配管為聚四氟乙烯管。

（2）致冷器：電流約4A，電壓12V(DH-Ⅰ)24V(DH-Ⅱ)，最大溫差72℃。

（3）散熱片：鋁質。

3.2 溫度調節

（1）溫度采用數字顯示方式。

（2）采用程序無觸點開關控制方式。

（3）感溫探頭采用數字運算的傳感器，因此具有測溫精度高等特點。

4、使用說明

4.1儀器的安裝

本儀器為壁裝式，使用時將進出口接頭向上，泄水接頭向下安裝，不能與此反向或橫向使用，另外，在安裝時，應考慮到冷卻風扇的散熱效果。

4.2配管的注意事項

因?yàn)闊峤粨Q器的進出口具有方向性，所以配管時，注意不要搞錯。

4.3排水器的使用（排水器用戶自行配套）

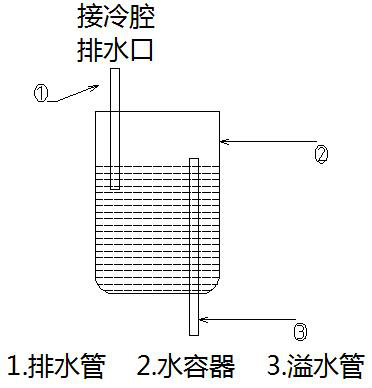

儀器下部的排水接頭用來排出抽樣氣體中的除濕水，因此要考慮到只能排水，不能泄漏抽樣氣體，建議采用圖2的裝置為宜（或者安裝小型蠕動泵），排水管吃水深度不能太深，調整到適當位置，保證泄水暢通，連接管建議用透明尼龍管。

4.4儀器的啟動

將交流電源接通后，只要打開開關，儀器便可工作。因溫度調節器要冷卻到所需要的溫度才開始作用,所以要預冷一段時間,預冷時間根據環境溫度而定,如在20℃時,預冷時間有10分鐘也就足夠了。環境溫度越高，預冷時間也越長。

5、儀器的保養

5.1散熱風扇：本儀器風扇屬于唯一的消耗品，如果風扇不轉，可能會因溫度過高而損壞制冷部件。所以必須定期檢查，保持良好的散熱效果。大約連續使用一年，就要清除其積塵，以達到良好的工作狀態。

5.2氣體通道的清洗：在氣體通路的流量開始明顯減少時，便可判斷氣體通路被灰塵及其它雜物堵塞，此時必須清洗通路，為防止氣路受堵，應在通向儀器的管路中安裝過濾器，除去采樣氣體中的粉塵 。

6、本產品在設計過程中如有改動，恕不另行通知
