產品名稱：YT-LC橢圓齒輪流量計 |
|
產品型號：YT-LC |
|
產品類別：流量儀表 >> 齒輪流量計 >> |
一、產品概述
YT-LC橢圓齒輪流量計（又稱排量流量計、齒輪流量計），屬于容積式流量計一種，在流量儀表中是精度較高的一類。它利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。橢圓齒輪流量計可以選用不同的材料（鑄鐵、鑄鋼、304不銹鋼、316不銹鋼）制造，適用于化工、石油、醫藥、電力、、船舶、燃油、冶金和食品等工業部門的流量計量工作。特別適合于重油、聚乙烯醇、樹脂、潤滑油、原油、機油、柴油等粘度較高介質的流量測量。
二、工作原理與結構

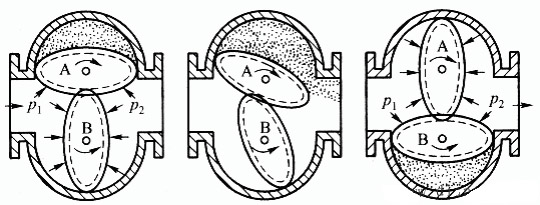

流量計是由計量箱和裝在計量箱內的一對橢圓齒輪，與上下蓋板構成一個密封的初月形空腔(由于齒輪的轉動，所以不是密封的)作為一次排量的計算單位。當被測液體經管道進入流量計時，由于進出口處產生的壓力差推動一對齒輪連續旋轉，不斷地把經初月形空腔計量后的液體輸送到出口處，橢圓齒輪的轉數與每次排量四倍的乘積即為被測液體流量的總量。
流量計主要是由殼體、計數器、橢圓齒輪和聯軸器(分磁性聯軸器和軸向聯軸器)等組成。
三、產品特點
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、YT-LC-a型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、YT-LC-c型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
7、YT-LC-p型廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游必須安裝過濾器
9、防爆等級：ExiaIICT6
四、技術數據
|
型號 |
YTLC-a鑄鐵 |
YT-LC-c鑄鋼 |
YT-LC-p不銹鋼 |
|||
|
公稱壓力（Mpa） |
1.0、1.6 |
2.5、4.0、6.4 |
1.0、1.6 |
|||
|
被測液體粘度 |
2~200Mpa.s |
|||||
|
被測液體溫度 |
-20℃～+100℃ |
|||||
|
流量范圍（m3/h） |
||||||
|
型號 |
YTLC-a鑄鐵 |
YT-LC-c鑄鋼 |
YT-LC-p不銹鋼 |
|||
|
公稱口徑 |
0.5級 |
0.2級 |
0.5級 |
0.2級 |
0.5級 |
0.2級 |
|
10 |
0.04～0.4 |
0.1～0.4 |
0.04～0.4 |
0.1～0.4 |
0.1～0.5 |
0.1～0.5 |
|
15 |
0.25～1.5 |
0.3～1.5 |
0.25～1.5 |
0.3～1.5 |
0.3～1.5 |
0.3～1.5 |
|
20 |
0.5～3 |
0.6～3 |
0.5～3 |
0.6～3 |
0.6～3 |
0.6～3 |
|
25 |
1～6 |
1.2～6 |
1～6 |
1.2～6 |
1.2～6 |
1.2～6 |
|
40 |
2.5～15 |
3～15 |
2.5～15 |
3～15 |
3～15 |
3～15 |
|
50 |
4～24 |
4.8～24 |
4～24 |
4.8～24 |
4.8～24 |
4.8～24 |
|
65 |
5～40 |
8～40 |
5～40 |
8～40 |
8～40 |
8～40 |
|
80 |
10～60 |
12～60 |
10～60 |
12～60 |
12～60 |
12～60 |
|
100 |
16～100 |
20～100 |
16～100 |
20～100 |
20～100 |
20～100 |
|
150 |
32～190 |
38～190 |
32～190 |
38～190 |
38～190 |
38～190 |
|
200 |
34～340 |
68～340 |
34～340 |
68～340 |
68～340 |
68～340 |
五、產品選型
|
型號 |
YT-LC橢圓齒輪流量計 |
|||||||
|
|
代號 |
專用說明 |
||||||
|
|
H |
焊接式鋼質流量計 |
||||||
|
|
U |
保溫夾套式流量計 |
||||||
|
|
N |
高粘度液體流量計 |
||||||
|
|
SP |
食品用流量計 |
||||||
|
|
T |
高溫流量計 |
||||||
|
|
Q |
計量汽油用流量計 |
||||||
|
|
代號 |
材料標志 |
||||||
|
|
A |
鑄鐵材質 |
||||||
|
|
C |
鑄鋼材質 |
||||||
|
|
P |
不銹鋼材質 |
||||||
|
|
代號 |
公稱通徑 |
||||||
|
|
10 |
公稱通徑為10mm |
||||||
|
|
15 |
公稱通徑為15mm |
||||||
|
|
200 |
公稱通徑為200mm |
||||||
|
|
代號 |
公稱壓力 |
||||||
|
|
1 |
1.0MPa |
||||||
|
|
2 |
1.6MPa |
||||||
|
|
3 |
2.5MPa |
||||||
|
|
4 |
4.0MPa |
||||||
|
|
6 |
6.3MPa |
||||||
|
|
代號 |
計數器 |
||||||
|
|
A |
用于DN40以下 |
||||||
|
|
A1 |
用于DN40以下，可帶發信器 |
||||||
|
|
J1 |
用于DN50以上，可帶發信器 |
||||||
|
|
A5 |
單指針字輪顯示 |
||||||
|
|
A6 |
指針輪回零 |
||||||
|
|
代號 |
發信器 |
||||||
|
|
GF-Ⅰ |
12V三線制光電發信器 |
||||||
|
|
GF-Ⅱ |
24V三線制光電發信器 |
||||||
|
|
MF |
4~20mA輸出發信器 |
||||||
|
|
代號 |
精度 |
||||||
|
|
J |
0.2級精度 |
||||||
六、安裝指南
按照要求正確安裝后的橢圓齒輪流量計，使用時即可保證足夠的精度，通常累計值的精度可達0.5級，是一種較為準確的流量計量儀表。但是，如果使用時被測介質的流量過小，儀表的泄漏誤差的影響就會突出，不能再保證足夠的測量精度。因此，不同型號規格的橢圓齒輪流量計對最小使用流量有一允許值，只有當實際被測流量大于該下限流量允許值時，測量精度才能得到保證。
其次，使用橢圓齒輪流量計要注意被測介質的溫度不能過高，否則不僅會增加測量誤差，而且有使齒輪發生卡死的可能。為此，橢圓齒輪流量計在儀表所規定的使用溫度范圍內使用。長期使用后的橢圓齒輪流量計，其內部的齒輪會被腐蝕和磨損，從而影響測量精度。因此，要經常注意觀察，并定期拆下進行檢查，若條件允許最好定期進行標定。
