ACL-800表面電阻測試儀簡介：

ACL-800表面電阻測試儀，用于測量所有導電型、防靜電型以及靜電泄放型產品的表面的阻抗或電阻，并且同時可測量影響產品性能的周圍環境的相對濕度和溫度。（濕度和溫度會影響阻抗，所以必須測量）

ACL-800表面電阻測試儀用途：

ACL-800表面電阻測試儀可測量桌墊、地板涂料層、漆面、手腕帶、腳腕帶、防靜電工作服、鞋(鞋套)、各種PE袋和不同規格容器等所有生產流水線所需的耗材用品，包括工程制造、保護、質量控制、進貨檢驗，科研以及銷售等方面的對任何平面材料的測試。

ACL-800表面電阻測試儀產品優勢：

1.可測量阻抗、溫度和濕度

2.可測量程為10³-10¹²歐姆/Ω，能測試各種材料的電阻性能。

3.測量標度為10伏/100伏，適合于標準規定的工作臺面和地面。

4.統一使用塑料儀表保護箱包裝，防止儀表受損

5.重量輕，只有150Z(425g)，攜帶方便

6.含有液晶數碼顯示屏，容易使用，讀數方便

7.有自動斷電功能，延長電池使用壽命

8.自動歸零，隨時保證每次測量的精確度

9.底部平行電極磁條加上5磅重錘探頭及內置阻抗探頭，測量數據更加權威和準確。

ACL-800表面電阻測試儀測量范圍：

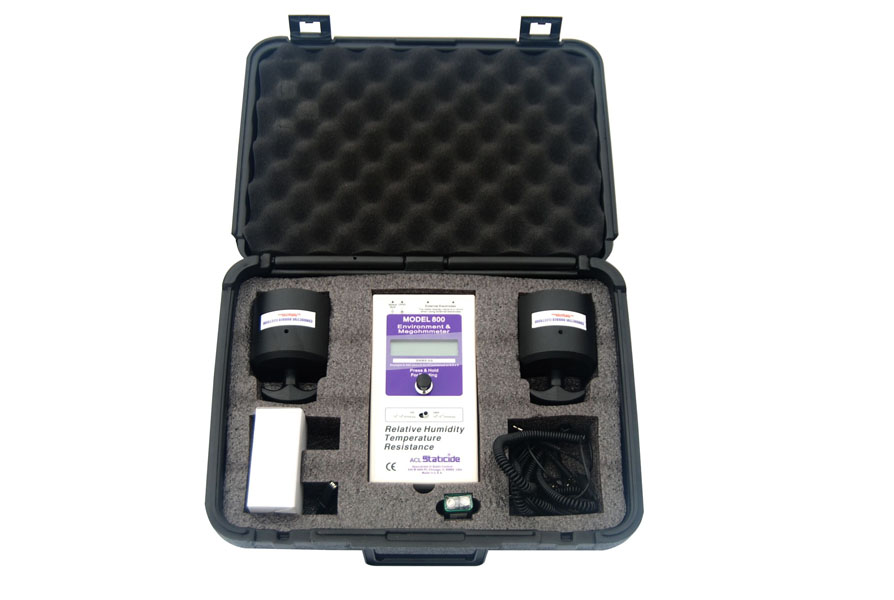

ACL-800表面電阻測試儀標準配置清單：

1.兩個5磅重，2.5英寸RTT、RTG重錘盤形電極

2.兩個3英寸平行表面阻抗測試磁條電極

3.液晶數碼顯示屏

4.可充電電池（9V直流電或鎳鎘充電電池或交流變壓器，在美國及海外均通用）

ACL-800表面電阻測試儀使用方法：

測量前，首先確保待測表面干凈無污染。

一、表面阻抗的測量：

1、平行探頭阻抗測量法：這是一種快速的測量平面均勻材料電阻值的方法。這種方法也適合于多層材料的測量，但是在阻抗值報告中必須注明測量時的溫度和濕度條件。

A、將儀表放在需測量的物體表面。

B、將開關調到所需的電壓位置(10伏或100伏)

C、按住測量按鈕不放，此時LCD屏會顯示出測量到的表面阻抗數值，溫度和相對濕度值，整個測量過程大約為十五秒種。

·在每次測量中，按下測量按鈕后，ACL-800表將連續顯示修整測量值，松開按鈕后約四十五秒內，顯示的是最后一個測量值。

2、重錘阻抗探頭阻抗測量法

將連線插頭插入儀表的兩個3.5毫米插孔，并將香蕉型插頭與重錘探頭相聯。將重錘平放在待測試物體表面后，按下按鈕約15秒鐘后，在液晶顯示屏上將顯示出正確的溫度和相對濕度，正確的表面阻抗值為液晶顯示屏上的讀數乘以10，單位為歐姆/Ω。

例如：

晶屏上顯示為3.5×10 ⁴歐姆/Ω；實際阻抗值為3.5×10 ⁵ 歐姆/Ω。

二、點對點表面電阻的測量：

這個測量方法是根據符合EOS/ESD-S4.1測量要求來測量獨立于接地的兩點之間的電阻，用這個測量方法得出的測量結果與被測物體的處理、兩個重錘探頭之間的距離等因素有關，因此，應選擇正確的測量規程，每次在同樣要求的測量條件下進行測試。

A、將連線插頭插入表的兩個3.5毫米插孔，并將香蕉插頭與兩個5磅重錘探頭相聯。

B、按照測量規程將兩個探頭放置在待測物體表面。

C、選擇所需的電壓值(10伏或100伏)

D、按下開關直到顯示出所選的電壓值(10伏或100伏)，繼續按著開關直至所測電阻（單位為歐姆），相對濕度和溫度顯示在液晶顯示屏上。

三、表面對地電阻的測量

這個測量方法是用于測量物體表面一點與表面上另一接地點之間的表面電阻，測量方法符合EOS/ESD S4.1測量標準。

A、將兩條連線的一端分別插入儀表的兩個3.5毫米插孔，然后將其中一條接鱷魚夾，另外一條與一個5磅錘探頭相聯。

B、將鱷魚夾子接到所需的接地點上，按照測量要求將重錘探頭放在待測物體表面上。

C、按下測量按鈕直至電阻、相對濕度、溫度值顯示在顯示屏上。（對于高阻抗材料的測量時為保證測得高精度測量結果，需注意不要使兩引線交疊，不要用手接觸探頭，引線和被測物體。）

ACL-800表面電阻測試儀的校準步驟：

1、范圍為10³到10¹² 具有精度1％的阻抗電橋。高精度相對濕度表(Relative Humidity Hygrometer)高精度溫度表(High accuracy Thermometer)

2、打開表蓋，小心切莫損傷電路板上兩條連接電源開關的導線。

3、找到電路板右下方三個校正調節器(Calibration Pots)

4、使表在這一環境條件下起碼1/2小時，取得自平衡后才可開始測試。

5、采用ACL-800表自帶的連接線一端連接上鱷魚夾，另一端香蕉插頭。

6、將3.5毫米長的插頭插入表的插口。

7、用鱷魚夾連接電阻器兩端。

8、三個校正調節器，最上面的為“濕度”測量，中間的為“阻抗”，最下面的為“溫度用小號螺絲刀調節”。順時針方向為增加值調節，逆時針方向為降低值調節。

9、按下電源開關，同時比較“溫度”，“濕度”和“電阻”值。

10、釋放電源開關，并慢慢調節相應的校正調節器。

11、再次按下電源開關，觀察LCD顯示屏。

12、如需要再校準，可再按下電源開關和調節校正器。

13、蓋上表蓋并將四個固定螺絲上緊。

14、按下電源開關確定表是否工作正常。
