德魯克Druck于2022年全新發布DPI 600便攜式壓力校驗儀家族第六代產品DPI 610E系列。自1984年DPI 601推出以來，歷經三十余載的創新、發展和傳承，DPI 610E系列融合了DPI 600系列產品的多功能、高性能、高可靠性及易用性，是德魯克便攜式壓力校驗儀旗艦產品。

DPI 610E具備更強大、更便捷的造壓能力，支持外部傳感器接入以擴展量程及實現溫度測量，全新工業設計及人機交互使操作更加便捷。加之該系列久經考驗的耐用性和可靠性，DPI 610E是現場壓力校驗工作的理想選擇。

特點：

·壓力量程：

·95%真空至3.5MPa氣壓（內置高精度氣壓計可實現模擬絕壓）

·最高至100MPa液壓

·HART手操器功能

·1年總不確定度優于士0.025%FS（-10至50℃）

·手持式操作，高對比度背光顯示屏

·本安認證版本可選

·支持PM700E及RTD-INTERFACE系列外部傳感器接入

·快速壓力接口，便捷易用

·數據記錄及文檔管理功能

·校驗歷史管理功能

DPI 610E功能特性：

高精度

通過德魯克自有的先進壓力傳感器技術，DPI 610E得以實現高精度、高可靠性及高穩定性的壓力測量。1年總不確定度可達±0.025%FS（-10至50℃），這使您可在該儀器的日常維護工作中延其校準期。

多功能

除了壓力測量及造壓功能，DPI 610E保留了德魯克便攜式校驗儀產品家族完整的電信號發生及測量功能，同時提升了其精度、降低了接線復雜度。此外，內置壓力源的性能也得到提升，使使用者可以更加輕松地完成現場造壓。外部傳感器支持壓力傳感器PM700E及溫度傳感器RTD-INTERFACE，可擴展量程及實現溫度測量。

快速壓力接口

現場應用時保障壓力連接的密封性需要周密考量。DPI 610E的壓力接口采用快速接頭的設計，和傳統的壓力接口相比，具有諸多優勢:

·所有的轉換接頭，壓力連接管以及附件（包括潮氣/污物隔離器）都可以快速簡便地與設備連接，不需要額外的密封件和工具，并能保證可靠密封。

·受損的轉換接頭更換非常簡單，減少停機時間。

·保證壓力連接的密封所耗費的時間有時甚至超過校準過程的時間。該設計經過了大量驗證，能大大減少壓力連接的時間。

該快速壓力接口支持高達100MPa壓力。隨設備附帶1m快插軟管及G1/8內螺紋和1/8NPT外螺紋適配接頭。

簡便易用的工業設計理念

DPI 610E的人體工程學設計使用戶可以在完全無支撐而僅依靠雙手時仍然可以完成校準工作。肩帶或手把則可以保證其在現場使用時的便攜性。

造壓功能

DPI 610E系列采用全新升級的造壓系統，使現場造壓更高效、更輕松，同時也使精準控壓更加簡單。

對于氣壓版本，可輕松產生95%真空至3.5MPa的壓力，同時可更好地支持更大的壓力容腔。簡便易用的換向閥可方便地從產生真空切換為產生正壓，高效省力的壓力泵以及精密的容積調節器保證了壓力的快速產生以及精密調節，壓力釋放閥則可對內部壓力傳感器起到保護作用。此外，如圖所示的潮氣污物隔離器可防止污染DPI 610E的管路，并防止測試裝置間交叉污染。

對于液壓版本，其100cc的儲液罐可以使用礦物油或水作為傳壓介質，預壓泵可以實現排氣和充液功能，內置增壓器讓大壓力的實現更輕松。液壓版本壓力量程可達100MPa。

零點校正

對于表壓和差壓傳感器，提供零點校正功能。

壓力單位

DPI 610E支持如下壓力單位：

Mbar，bar，Pa(N/m²)，hPa，kPa，MPa，mmHg@0℃，cmHg@0℃，mHg@0℃，inHg@0℃，kg/cm²，kg/m²，mmH₂O@20℃，cmH₂O@20℃，mH₂O@20℃，torr，atm，psi，lb/ft²，inH₂O@4℃，inH₂O@20℃，inH₂O@60℉，ftH₂O@20℃，ftH₂O@4℃， ftH₂O@60℉，mmH₂O@4℃，cmH₂O@4℃，mH₂O@4℃。亦支持用戶自定義單位。

壓力傳感器模式

對于氣壓版本，內置的高精度氣壓計可使表壓或絕壓傳感器使用在擬絕壓或模擬表壓模式下。對于液壓版本，為絕壓壓力傳感器提供密封表壓測量模式（1MPa及以上）。

分辨率

壓力：在4位數字到7位數字之間可選，可以根據被檢表的分辨率來對應調節，以方便進行比較。

電信號：電壓在4至7位數字之間可選，電流在4至6位數字之間可選。

多通道

DPI 610E可以最多同時支持2個通道數據的校驗和記錄，支持手動采集及定時采集。DPI 610E內部可存儲100000個數據點，獲取的數據可以直接在屏幕上顯示，亦可以傳輸至電腦以進行進一步的數據處理。

高級特性

泄漏測試：自動記錄和計算設定時間內的系統泄漏狀況和泄漏率，最終顯示開始?jí)毫Α⒔Y(jié)束壓力以及壓力的變化值和泄漏率。該功能亦可用于溫度測量。

釋放閥測試：捕捉釋放閥的排空壓力。

開關測試：自動捕獲壓力開關的閉合和斷開值，自動計算切換差。

步進(Step)或斜波(Ramp)mA輸出：可以便捷地將儀器擬為變送器的輸出以測試控制回路、閥位置以及系統的安全性。本功能可以設置輸出的最終信號值以及手動/自動的信號變化過程，并且支持按以下的選項來進行快速設置：

·%步進：步進值為百分比的形式（例如設置為25%，五個測試點分別為4，8，12，16和20mA）

·自定義步：步值為自定義的mA數值

·跨度檢查：在兩個端點間反復輸出固定值，例如輸出4到20mA，以檢查零點和滿量程

斜波：按預先設定好的斜率來線性輸出信號是動態測試開關的理想方法。

微調：通過上下箭頭鍵來進行輸出信號的微小調節，該功能主要用于檢測行程開關。

幫助：DPI 610E隨機附帶快速指南。此外，主機內存儲了完整的電子版的戶手冊，可以隨時在主機上查看詳細的內容或打印。亦可以查看電氣連接圖以指導接線。

測量過程選項

零點偏置：可設置0-100%FS的零點偏置，并在測量結果中減去該值。適用于所有支持的測量類型。

濾波器：可顯示過去10次測量的平均值，這在噪聲較大的測量中可使讀數穩定。適用于所有支持的測量類型。

報警：可設置報警，并用圖標、背光閃爍等對操作者進行提示。適用于所有支持的測量類型。

平方根：可對測量結果進行平方根運算。

最大/最小值：捕捉最大/最小值，并計算出平均值。

比例關系：將測量值轉換成過程信號值。例如將mA值按百分比的形式來表示，通過比例化差壓流量變送器的輸出可以實現流量的修正。

全新用戶界面

DPI 610E采用了優化的人機交互特性，可通過觸摸屏進行操作。而當使用者在佩戴手套時，也可以采用按鈕完成儀器操作。

·主界面可一鍵選擇常用功能

·任務菜單提供了常用的校驗任務

·可收藏最適合工作情況的任務，進一步加快訪問效率

·可顯示任務參考電氣接線圖

在工作界面中，顯示屏可最多同時顯示4個測量讀數，如下圖所示。

自動校準功能

DPI 610E不僅適合日常設備維護和校準，它還具備自動校準程序及合格/超差(Pass/Fail)數據分析功能。

自動校準程序

用戶在DPI 610E上可創建自動校準序列，并以工單的形式顯示，每個工單可對應一個特定的被測設備。校準程序可以自動運行，您只需進行打壓，數據便會自動保存至DPI 610E，之后可以上傳至計算機中。此時，可采用計算機中的“校準報告助手”工具自動生成模板可自定義的校準結果報告。

使用DPI 610E的自動校準程序能極大的減少校準的時間，從典型的40分鐘縮短到10分鐘左右（包括設置時間）。通過校準的自動化執行若將數據處理和生成報告的時間計算在內，則工作時間可以大大縮減。

合格/超差(PASS/FAIL)數據分析

誤差分析功能能夠計算被測表的誤差并進行合格/超差判斷。誤差能夠?qū)崟r(shí)顯示，這樣便可以更方便地實時進行零點和滿量程的調節。

規格

氣壓版本

液壓版本

電信號測量與輸出

壓力介質

氣壓版本與非腐蝕性氣體兼容，液壓版本的壓力介質為水或礦物油（國際標準粘度<22）。

通用規格

校準證書

·提供壓力及電氣校準證書

·UKAS校準證書可選

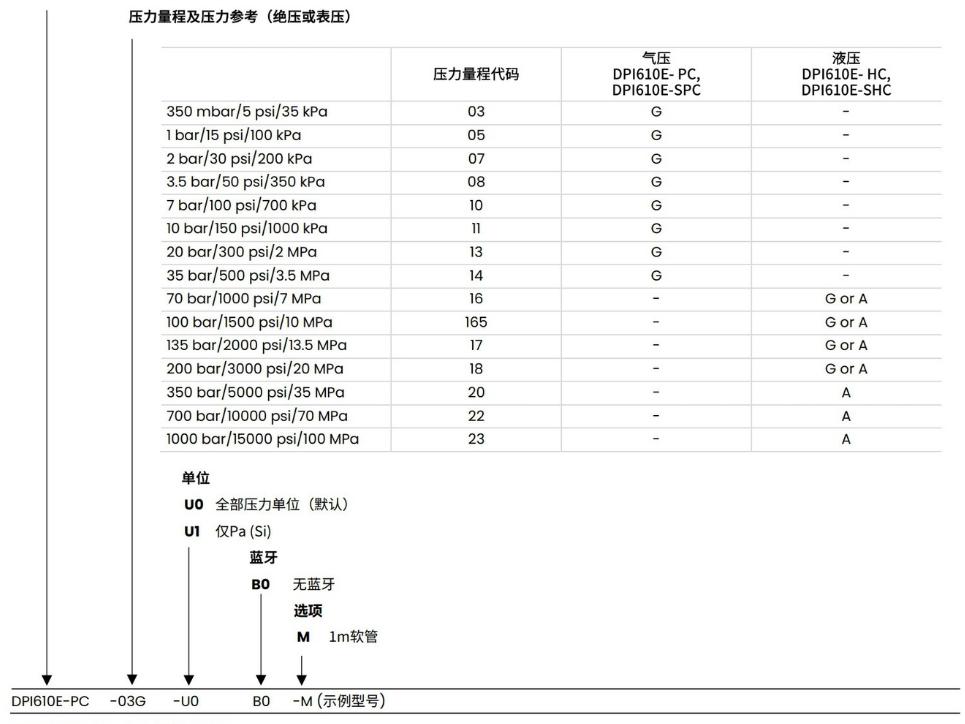

訂貨信息

請使用下表所示選擇對應的型號：

型號

DPI610E-PC   氣壓版本

DPI610E-HC   液壓版本

DPI610E-SPC  氣壓版本本安型

DPI610E-SHC  液壓版本本安型

UKAS校準可選，請?jiān)谟唵沃凶⒚鳌?

DPI 610E標配鋰電池、電源適配器、便攜背帶、測試引線、G1/8內螺紋和1/8NPT內螺紋適配接頭、校準證書及快速使用指南。氣壓版本帶有IDT潮氣污物隔離器，液壓版本帶有100ml儲液罐。
