EFM-115采用旋轉葉片式探頭測量靜電場場強，然后根據所設置的測試距離自動把場強換算為被測物體表面靜電位。旋轉葉片式設計比振動式靈敏度高，適合連續性長時間測量。圓柱形監測器外殼為不銹鋼，可有效屏蔽干擾信號。監測器直接采用電腦USB供電，配套三腳架可以固定在合適的位置連續地監測場強或電位。選配MK-11轉換探頭、HE-120握柄及ML-120連接線可以測試人體行走靜電位。

EFM-115可用于測量探頭位置的靜電場場強，也可以設置距離來測試物體表面靜電位。選購轉換探頭、金屬握柄和專用測試接線符合IEC61340-4-5和EOS/ESDS.31規范要求測試人體行走靜電位，用于評估防靜電鞋/地板的綜合靜電消散能力。訂購編號及配置如下：

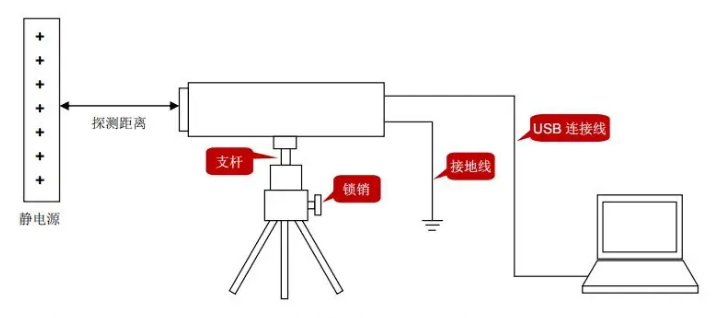

測試靜電場強和物體表面靜電位安裝方式：

1)從手提箱中取出所有物品，不要打開圓柱體監測器的紅色蓋帽

2)把監測器裝在三腳架上，可以松開鎖銷調節支桿的方向

3)把接地線一端插入監測器的接地孔，另一端可靠接地

4)把USB數據線一端插入監測器的插口，另一端插入電腦端

5)一旦連接電腦，監測器開始運行，最后打開紅色蓋帽

注1：監測器本身無開/關機鍵，連接電腦后即開始運行，只有斷開USB數據線才停止

注2：如果測試不精確，可用十字小螺絲刀旋轉監測器的校準孔以提高精確度

注3：測量靜電場強無特別的距離要求，測試值即為探頭位置的空間靜電場強

注4：物體表面靜電位=探頭靜電場強×探頭距離物體距離，所以測試物體表面靜電位時必需按所設置的距離放置探測器，程序根據所設置的距離自動換算出靜電位

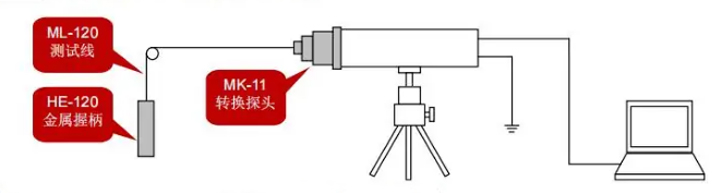

測試人體行走靜電位安裝方式：

1)把MK-11轉換探頭裝到探測器前端，擰緊2個止位螺絲

2)把ML-120測試線插入MK-11，另一端插入HE-120金屬握柄

3)電腦運行EFMXX5 ReadOut程序并選擇Voltmeter MK11模式

4)測試人員手持金屬握柄，在被測試地板/地面上行走

5)最大量程2500V，合格的防靜電鞋-地板系統至少低于100V

注1：EFM-115探測器必需接地，或由穿防靜電鞋的人員握持

注2：測試人員不能一只手握持金屬握柄，另一只手握持EFM-115探測器

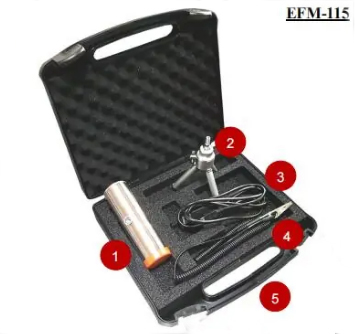

·EFM-115-MK11：包含以下物品

圓柱探測器

MK11轉換頭（用于測試人體行走靜電壓和儀器校準）

三腳架

USB連接線（連接圓柱探測器和電腦），1.5米

0.6米彈性接地線，拉伸長度2米

配套軟件

導靜電手提箱

·EFM-115-BGT：包含以下物品

圓柱探測器

MK11轉換探頭（用于測試人體行走靜電壓和儀器校準）

三腳架

ML3000測試線（用于連接柱形探測器和握柄，測試人體行走靜電壓），3米長

19295握柄（用于測試人體行走靜電壓）

USB連接線（連接圓柱探測器和電腦），1.5米

0.6米彈性接地線，拉伸長度2米

1.5米直接地線（更長的接地線）

09838C接地插頭（可采用電源插座地線極作為接地點）

配套軟件

導靜電手提箱
