德國納達Narda FieldMan多功能電磁輻射分析儀產品介紹：
多功能電磁輻射分析儀，頻率范圍覆蓋0Hz-90GHz
FieldMan多功能電磁輻射分析儀能夠極其準確地測量高頻和低頻非電離輻射。探頭覆蓋了從靜態和工頻到長波甚至毫米波的所有頻率，通過配備不同類型的探頭可以測量電場、磁場強度，同時可使用普通探頭和其他基于人體安全標準的計權類型探頭。內置FFT分析功能的探頭可以對低頻信號進行頻譜測量。這些探頭均通過獨立校準，并且使用非揮發性存儲器存儲探頭參數和校準參數。
›各向同性測量，探頭頻率范圍覆蓋0Hz-90GHz
›5英寸彩色顯示屏，1280×720高清分辨率，有背光設計
›可以適配寬頻探頭和選頻探頭，探頭內置校準因子，無需校準
›可以對0-400kHz范圍內的電磁輻射進行頻域分析和時域分析，具有計權峰值測量功能
›內置WiFi和藍牙模塊，可以使用手機APP遠程控制監測
›內置GPS模塊，可以輕松實現定位
›可以快速傳輸數據
›光纖接口
›以太網接口
›USB接口
德國納達Narda FieldMan多功能電磁輻射分析儀產品應用：
FieldMan主要用于精確測量電磁輻射以對人體安全進行評估，尤其是在可能存在高強度電磁場的工作環境中。其應用領域如下：
›無線電通信基站（例如IEC/EN 62232）
›廣播發射機（例如IEC 62577）
›雷達和衛星通信
›感應加熱和熱熔（例如EN 50519）
›家用電器（例如IEC/EN 62233）
›電焊設備（e.g.IEC/EN 62822）
›鐵路電子和電器裝置（例如EN 50500）
›汽車電子和電器裝置（例如IEC 62764）
›能源供應系統（例如IEC/EN 62110）
›醫用電氣設備（例如IEC/EN 60601）
›TEM室內和EMC室內
德國納達Narda FieldMan多功能電磁輻射分析儀多針探頭：
FieldMan主機可以適配各種不同類型的全向探頭。通過USB接口或者光纖接口，探頭可以將采樣數據傳輸?shù)紽ieldMan主機。與高阻模擬接口相比，這樣的數據傳輸方式干擾少。探頭接口處的螺旋式設計以及多針連接設計，探頭和主機的連接非常堅固，也方便拆卸。 探頭連接主機后，主機會自動識別探頭信息。探頭內置的溫度傳感器會自動采集溫度數據，并將數據傳輸至主機。此外，溫度數據還能夠幫助主機在進行自校準外實施溫度補償，以提高測量的精度。
FieldMan主機開機即啟動自檢，幫助用戶檢測出儀器可能的錯誤和故障，無需使用額外的儀器進行這方面的檢測。多針探頭需要定期校準，以確保測量值的準確性。

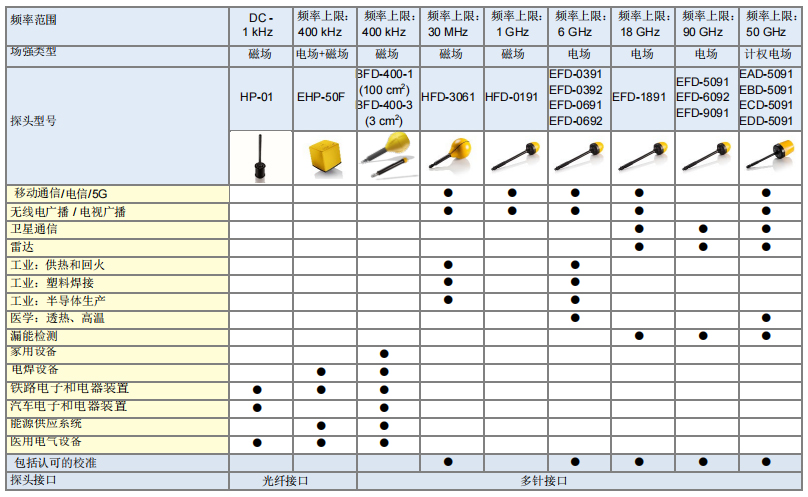

通過配備不同類型的探頭，FieldMan主機可以適用于不同的應用場景：
德國納達Narda FieldMan多功能電磁輻射分析儀使用和功能概述：
FieldMan結構簡單、結構優良、使用流暢。顯示屏的UI設計仿手機UI，親切友好。預設多項測量程序，幫助用戶快速開展監測工作。FieldMan主機采用5英寸高清晰彩色顯示屏，抗眩光，無論是數值和圖形（曲線圖、頻譜圖、柱狀圖等）都可以清楚讀取。此外，F(xiàn)ieldMan主機顯示屏具有背光設計，強光下也能夠輕松讀值。FieldMan主機擁有多種操作模式，用戶更換不同的操作模式就可以進行場強測量、定時記錄場強值、頻譜分析等等。
FieldMan主機具有截屏功能，并且內置濕度傳感器和GPS模塊，濕度和位置信息都可以顯示在測試結果中。FieldMan主機內置測距儀（選配），幫助用戶精準放置FieldMan。
FieldMan APP是一款安卓手機應用程序，可以幫助客戶將照片和視頻作為測量結果傳輸至主機。例如，用戶可以通過FieldMan APP把手機上的照片或者視頻保存到FieldMan主機
的SD存儲卡上。
新開發的Narda-TSX PC軟件功能強大。除了記錄測量結果、保存截圖/注釋/照片/視頻、存儲其他相關信息，用戶還可以通過Narda-TSX對FieldMan進行參數設置，對測量結果進行評估、輸出測試報告。
德國納達Narda FieldMan多功能電磁輻射分析儀技術規格：
|
Metrics
|
|
指標
|
電場和磁場
|
頻率范圍和測量范圍是具體探頭和分析儀而定
|
|
寬頻探頭
|
100kHz-90GHz
|
|
選頻探頭
|
1Hz-400kHz
|
|
EHP-50F
|
1Hz-400kHz，電磁場分析儀
|
|
HP-01
|
0Hz-1kHz，磁場測量儀
|
|
電場單位
|
V/m、mW/cm2、W/m2、%（百分比標準）（取決于所連接的探頭）
|
|
磁場單位
|
A/m、T、Gauss、mW/cm2、W/m2、%（百分比標準）（取決于所連接的探頭）
|
|
工作溫度
|
-40℃～+85℃
|
|
工作濕度
|
0%-100%RH
|
|
氣壓
|
300-1100hPa
|
|
測距（選配）
|
內置超聲波測距儀，可以測量地面或物體的距離(0.02m-4m)，單位可選米、英尺、英寸或碼，覆蓋率≈距離/4.
|
|
定位（選配）
|
內置的GNSS接收器，可以確定緯度、經度和海拔高度（MSL）
72條通道，支持GNSS系統(GPS/QZSS，Galileo，GLONASS，BeiDou)，支持SBAS拓展系統(WAAS，EGNOS，MSAS，GAGAN).
位置精度：2.5 mCEP
|
|
顯示
|
|
顯示類型
|
5英寸TFT-LCD彩色顯示屏，防眩光，強光下可讀，1280×720高清分辨率
|
|
背光
|
內置背光傳感器，可以自動調節背光，也可手動設置背光
|
|
操作語言
|
英語、德語
|
|
操作模式
|
|
模式描述
|
場強模式
|
寬帶場強測量，顯示數值結果、時間曲線或柱狀圖
|
|
空間平均模式
|
顯示幾個測量點測量值的空間平均值
|
|
定時記錄模式
|
定時測量電磁輻射
|
|
頻譜模式
|
FFT分析，顯示頻譜、標記和頻帶
|
|
計權模式
|
根據所選安全限值進行是與分析(WPM、WRM)
|
|
示波器模式
|
觸發測量，顯示具有觸發特性的場強曲線
|
|
可用模式
|
寬頻探頭
多針接口
100kHz-90GHz
|
選頻探頭
多針接口
1Hz-400kHz
|
EHP-50F
光纖接口
1Hz-400kHz
|
HP-01
光纖接口
DC-1kHz
|
|
場強模式
|
√
|
√
|
√
|
√
|
|
空間平均模式
|
√
|
√
|
√
|
√
|
|
定時記錄模式
|
√
|
√
|
√
|
√
|
|
頻譜模式
|
|
√
|
√
|
√
|
|
計權模式
|
|
√
|
√
|
|
|
示波器模式
|
|
√
|
|
|
|
特性
|
|
探頭特性
|
識別
|
天線插接后，自動識別天線參數
|
|
工作原理
|
探頭自動采樣，并將采樣處理成數字信號
|
|
偏移補償
|
自動進行偏移補償，探頭無需調零即可進行射頻測量
|
|
自檢
|
自動對探頭各軸向傳感器進行功能性檢測
|
|
檢波方式
|
寬頻測量：峰值檢波、均方根值檢波
選頻測量：峰值檢波/均方根值檢波
|
|
監測值的顯示
|
綜合場強值和X、Y、Z軸測量值同屏顯示
|
|
結果類型
|
場強模式
|
實時值、最大值、最小值、平均值、最大平均值
|
|
頻譜模式
|
實時值/最大值/平均值
|
|
計權模式
|
實時值、最大值、最小值
|
|
示波器模式
|
實時值、最大值、標記值
|
|
平均模式
|
場強平均實時值
|
|
平均時間
|
場強模式
|
1s、3s、10s、30s、1min、3min、6min、10min、30min、1h、6h、24h
|
|
定時記錄模式
|
|
頻譜模式
|
4、8、16、32、64個平均值
|
|
圖形
-具有標記功能
|
場強模式
|
顯示實時值曲線和平均值曲線，時長和時間跨度48s到24h不等
|
|
空間平均
|
各個測量點位(≤100)的柱狀圖，顯示空間平均線
|
|
定時記錄模式
|
定時測量結果曲線
|
|
頻譜模式
|
顯示頻譜和限值線，可以同時顯示三軸頻譜，也可以顯示單軸頻譜
|
|
計權模式
|
測量結果以%表示(WPM/WRM)，時長和時間分辨率48s到24h不等
|
|
示波器模式
|
固定頻率設置（零展寬）的電平測量，25%前置觸發器。記錄時間1ms到30s不等
|
|
截圖
|
手動保存/設置成自動保存
|
|
注釋
|
語音注釋/文本注釋
|
|
報警
|
超過所設置的閾值時，發出聲音報警，彈出報警信息
|
|
聲頻器
|
聲音熱點搜尋，不同的場強對應不一樣的聲頻（僅射頻探頭）
|
|
定時記錄
|
定時記錄模式，自動開啟，自動結束
|
|
設置開啟時間：24小時內的某個時間點/當前時間點
|
|
定時時長：最長可達100小時
|
|
記錄間隔：1s-6min（步長：11，可記錄32000個數據）
|
|
引用修正頻率
|
支持對寬頻探頭調取備用刻度因子，以提高在已知頻率下的精度（直接調用修正頻率，提高修正頻率點的精度）
|
|
接口
|
|
探頭接口
|
多針接口，直插探頭或者通過延長線連接探頭
|
|
光纖接口
|
串行，全雙工，≥1Mbit/s
推薦使用光纖接口連接電腦空難告知測量
|
|
USB 2.0接口
|
接口，用于充電、遠程控制和數據傳輸
|
|
以太網接口
|
千兆以太網局域網接口，用于遠程控制和數據傳輸
|
|
藍牙接口（選配）
|
BT4.0，可通過手機APP(Android)進行遠程控制
|
|
WiFi（選配）
|
WLAN連接，用于遠程控制和數據傳輸
|
|
AUX接口
|
MMCX連接, 預留接口
|
|
結果存儲
|
|
存儲觸發器
|
手動存儲（按壓軟鍵），定時存儲（使用定時記錄模式）
|
|
存儲介質
|
micro SD卡，用于存儲測量數據、設置信息和注釋
|
|
存儲容量
|
16GB micro SD卡（標配），最大存儲容量128GB
|
|
截圖
|
截圖保存為PNG格式圖片
|
|
聲音存儲
|
保存語音注釋，可記錄也可回放
|
|
文本存儲
|
保存文本注釋（使用虛擬鍵盤）
|
|
照片/視頻（WiFi/藍牙）
|
通過FieldMan手機APP傳輸照片和視頻到FieldMan主機
|
|
打印（WiFi/藍牙）
|
可以通過FieldMan手機APP打印所存儲的結果（需要配備無線打印機）
|
|
通用規格
|
|
推薦校準周期
|
主機無需校準；僅探頭需要校準
|
|
供電
|
電池
|
內置鋰離子可充電電池組，可更換
|
|
外部用電
|
USB-C電源適配器（電壓：12V/3A；兼容BC1.2和QC3.0）
|
|
操作時間（標稱）
|
18小時（使用寬頻探頭和電磁場分析儀）
9小時（使用選頻探頭）
|
|
充電時間（標稱）
|
4小時（2.5小時的充電時間可以充到80%的電量）
|
|
射頻抗擾度
|
200V/m(100kHz-60GHz)；注意抗擾度可能低于探頭給定的測量范圍
|
|
靜態磁場測量操作
|
≤30mT（避免設備損壞）
|
|
尺寸（高×寬×長）
|
51mm×93mm×312mm (僅主機)
|
|
重量
|
695g（僅主機）
|
|
附件（標配）
|
硬質保護箱、電源適配器、背帶、USB線、安全手冊、U盤
|
|
原產地
|
德國
|
|
環境條件
|
|
操作溫度
|
裝載電池進行常規操作：-20℃～+50℃
使用外置電池進行充電：0℃～40℃
|
|
濕度
|
5%-95%RH，非冷凝；≤29g/m³絕對濕度(IEC 60721-3-2 class 7K2)
|
|
防護等級
|
IP54（僅主機）
|
|
氣候條件
|
存儲
|
1K4(IEC 60721-3)拓展至-30℃～+70℃（不裝載電池）
1K3(IEC 60721-3)拓展至-20℃～+50℃（裝載電池）
|
|
運輸
|
2K3(IEC 60721-3)拓展至-30℃～+70℃
|
|
操作
|
7K2(IEC 60721-3)拓展至-20℃～+50℃
|
|
機械條件
|
存儲
|
1M3(IEC 60721-3)
|
|
運輸
|
2M3(IEC 60721-3)
|
|
操作
|
7M3(IEC 60721-3)
|
|
合規
|
|
EMC
|
歐盟
|
符合指令2014/53/EU、EN 301489-1、EN 301489-1和EN 61326-1指令
|
|
抗擾度
|
IEC/EN：61000-4-2、61000-4-3、61000-4-4、61000-4-5、61000-4-6、61000-4-8、61000-4-11
|
|
輻射
|
IEC/EN：61000-3-2、61000-3-3、IEC/EN 55011(CISPR 11)Class B
|
|
安全
|
符合歐洲低壓指令2014/35/EU和IEC/EN 61010-1
|
|
材料
|
符合歐洲RoHS指令2011/65/EU和(EU)2015/863
|
