產品名稱：美國CIRS Model 038立體定向端到端驗證模體 |
|
產品型號：Model 038 |
|
產品類別：輻射檢測 >> 放療質控 >> |

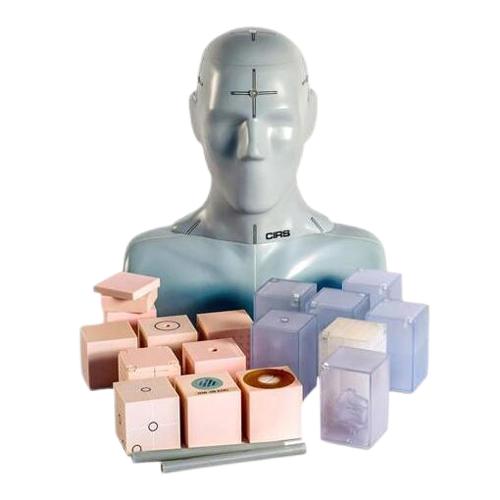

美國CIRS Model 038立體定向端到端驗證模體產品簡介：
SRS調試和治療驗證
立體定向放射外科(SRS)需要高度精確的目標定位和劑量輸送。小錯誤可能導致部分腫瘤體積的治療不足和附近正常組織的過量治療。CIRS立體定向端到端驗證模型(STEEV)提供了一種檢查治療計劃系統所有必要步驟的方法—從CT、MR和PET診斷成像到治療計劃驗證。
準確的患者模擬
STEEV的擬人化外觀允許使用臨床應用中使用的多種定位和固定裝置。皮質和小梁骨、大腦、脊髓、牙齒、鼻竇和氣管等內部細節提供了最真實的臨床模擬，以評估復雜的顱內和顱外解剖結構的挑戰性影響。幾何和有機目標插件為全面的圖像QA、幾何機器QA和TPS QA提供了手段，以提高對系統性能的信心。
多模態成像
STEEV可容納五個可互換的多模態插件。這些插入物帶有各種內部目標，并且必須填充MRI或PET兼容的液體。五個外部MRI/CT基準點能夠沿三個正交軸進行額外的對齊和變形評估。
在等中心和偏離等中心位置的劑量測量
STEEV可容納各種適用于小場劑量測定的可互換組織等效插件，包括：微型和精確離子室、薄膜、MOSFET、TLD、OSL(nanoDot TM *)和3D凝膠。當與各種成像插件結合使用時，STEEV為SRS系統提供最全面的端到端測試和QA解決方案。
注意：本產品或本產品的可選配件需要CIRS劑量測定腔代碼才能下訂單。請參閱Dosimetry Cavity Codes文檔以識別您打算與本產品一起使用的探頭的CIRS代碼。
美國CIRS Model 038立體定向端到端驗證模體產品特點：
•按照AAPM TG-101的指示執行端到端調試測試
•使用框架/無框架系統、頭肩面罩或其他定位固定裝置驗證患者定位
•驗證關鍵區域的患者治療計劃
•執行幾何機器QA；Winston-Lutz等中心驗證測試和帶沙發移位的定位/重新定位
•對X射線和板載kV和MV成像儀（包括CBCT）執行IGRT QA程序
•使用多模態成像功能（CT、MRI和PET）評估圖像融合、圖像傳輸QA、準確性驗證和TPS測試
•TPS可變形圖像配準算法精度QA
美國CIRS Model 038立體定向端到端驗證模體標準配置：
|
料號 |
描述 |
|
038 |
立體定向放射治療頭 |
|
038-15 |
MRI/CT ISO中心矩形嵌入 |
|
038-23 |
大腦等效間隔區(63.4×63.4×10mm) |
|
038-24 |
大腦等效間隔區(63.4×63.4×20mm) |
|
038-25 |
大腦等效間隔區(63.4×63.4×63.4mm) |
|
- |
實心Ø12.7mm后房接入插件 |
|
- |
實心Ø12.7mm前房接入插件，MRI/CT基準 |
|
- |
脖子定位板 |
|
- |
橡膠夾 |
|
- |
Foam-lined案例 |
|
- |
使用手冊 |
美國CIRS Model 038立體定向端到端驗證模體可選配置：
|
料號 |
描述 |
|
038-01 |
肩膀(額外的100毫米寬) |
|
038-02 |
真空成型支架 |
|
038-03-CVXX-XX |
離子室劑量測定試劑盒：(1)63.5mm立方體Ø30mm球形靶腔，(2)Ø12.7mm套管適應離子腔，(1)實心插件Ø2.5mm氧化鋁BB在ISO中心，(1)實心插件 |
|
038-04-CVXX-XX |
可變離子室位置劑量測定試劑盒：(1)63.5mm立方體與腔通過孔，(2)Ø12.7mm套管適應離子腔，(1)實心腔插件Ø2.5mm氧化鋁BB在ISO中心，(1)實心腔插件，(1)間隔插件設置，以適應腔在不同的位置 |
|
038-05 |
Film Cube用于單膜劑量測定，目標Ø30mm |
|
038-06 |
TLD劑量學數據集 |
|
038-08 |
Multiple-OSL劑量靶標插件 |
|
038-09 |
電子密度立方體與真正水電子密度插件(水等效材料周圍可拆卸Ø1"小瓶) |
|
038-10 |
溫斯頓盧茨立方與質心和偏移Ø5mm目標 |
|
038-11 |
MRI/CT/PET矩形插件，Ø30mm靶點 |
|
038-12 |
MRI/CT/PET矩形插件，25cc有機靶 |
|
038-13 |
MRI/CT/PET矩形插件，12.5cc有機靶 |
|
038-14 |
MRI/CT/PET空間三維畸變矩形插件 |
|
038-20 |
SRS框架支撐杯，一套4個 |
|
038-21 |
膠片感光度定環 |
|
038-22 |
凝膠劑量盒(含B6凝膠容器) |
|
038-27-CVXX-xx |
帶基準的單層薄膜立方體，30mm球形靶和用于038型離子室 |
|
038-29 |
用于038型STEEV和Leksell框架G適配器 |
|
158200-09 |
精密切割EBT3薄膜套件，用于型號038-05，038-21，002FC(一套25個插件加6個校準條) |
|
158200-28 |
精密切割EBT3薄膜套件，用于038-27型(一套30個插件加6個校準條) |
