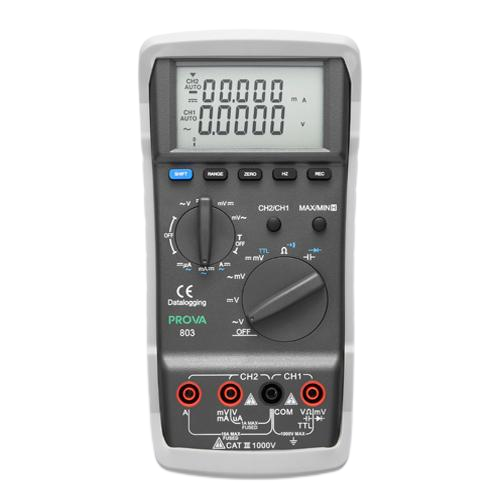

產品名稱：臺灣寶華 PROVA-803多功能數字電表 |
|
產品型號：PROVA-803 |
|
產品類別：電力檢測 >> 萬用表和鉗表 >> |
臺灣寶華 PROVA-803多功能數字電表產品特點：
■60000分辨率（4 5/6位）和雙通道輸入
■0.1%直流電壓和0.2%交流電壓準確度
■10KHz（最大）的頻寬
■交流電壓與電流精準迅速的響應
■比桌上型電表更好的交流準確度
■比桌上型電表更多功能
■1/7桌上型電表的價錢
■如同雙通道示波器一樣可以觀察與記錄兩點電壓關系
■可以觀察與記錄電流與電壓的關系
■頻率和工作周期的同時顯示
■使用個人計算機透過RS-232接口紀錄雙信道數據
■雙信道記錄10708筆獨立數據
臺灣寶華 PROVA-803多功能數字電表電氣規格（23℃±5℃）：
|
下方所列之準確度系針對第一信道（信道1或2）。當雙通道同時使用時，有另外的規格，詳細數據請參閱所附雙信道規格表。下表中的準確度亦涵括了相對值。準確度的表達方式為讀值的±%加減位數。 |
|||||||
|
直流電電壓（輸入阻抗：10MΩ） |
|||||||
|
范圍 |
分辨率 |
準確度 |
超載保護 |
||||
|
60.000mV |
0.001mV |
±0.2%±9dgts |
DC 1000V |
||||
|
600.00mV |
0.01mV |
±0.1%±6dgts |
DC 1000V |
||||
|
6.0000V |
0.0001V |
±0.1%±6dgts |
DC 1000V |
||||
|
60.000V |
0.001V |
±0.1%±6dgts |
DC 1000V |
||||
|
600.00V |
0.01V |
±0.1%±6dgts |
DC 1000V |
||||
|
1000.0V |
0.1V |
±0.1%±6dgts |
DC 1000V |
||||
|
交流電電壓 |
|||||||
|
范圍(ACV) |
分辨率 |
準確度(50/60Hz) |
準確度(45Hz-1KHz) |
||||
|
60.000mV |
0.001mV |
±0.2%±40dgts |
±0.6%±40dgts |
||||
|
600.00mV |
0.01mV |
±0.2%±40dgts |
±0.6%±40dgts |
||||
|
6.0000V |
0.0001V |
±0.2%±40dgts |
±0.6%±40dgts |
||||
|
60.000V |
0.001V |
±0.2%±40dgts |
±0.6%±40dgts |
||||
|
600.00V |
0.01V |
±0.2%±40dgts |
±1.5%±40dgts |
||||
|
1000.0V(0-400V) |
0.1V |
±0.2%±40dgts |
±4%±60dgts |
||||
|
1000.0V(400-1000V) |
0.1V |
±0.2%±40dgts |
±4%±60dgts (45Hz-400Hz) |
||||
|
范圍(ACV) |
準確度(20Hz-45Hz) |
準確度(1KHz-10KHz) |
|||||
|
60.000mV |
±1.6%±50dgts |
±4%±40dgts |
|||||
|
600.00mV |
±1.6%±50dgts |
±2%±40dgts |
|||||
|
6.0000V |
±1.6%±50dgts |
±2%±40dgts |
|||||
|
60.000V |
±1.6%±50dgts |
±2%±40dgts |
|||||
|
600.00V(0-400V) |
±1.6%±50dgts |
±5%±40dgts |
|||||
|
600.00V(400-600V) |
±1.6%±50dgts |
Not Specified |
|||||
|
1000.0V(0-400V) |
±1.6%±50dgts |
±4%±80dgts |
|||||
|
1000.0V(400-1000V) |
±1.6%±50dgts |
Not Specified |
|||||
|
直流電流 |
|||||||
|
范圍 |
分辨率 |
準確度 |
|||||
|
600.00μA |
0.01μA |
±0.4%±20dgts |
|||||
|
6000.0μA |
0.1μA |
±0.2%±20dgts |
|||||
|
60.000mA |
0.001mA |
±0.4%±20dgts |
|||||
|
600.00mA |
0.01mA |
±0.2%±20dgts |
|||||
|
1.0000A |
0.0001A |
±0.2%±20dgts |
|||||
|
10.000A |
0.001A |
±0.6%±20dgts |
|||||
|
交流電流 |
|||||||
|
范圍(ACA) |
分辨率 |
準確度(50/60Hz) |
準確度(45Hz-1KHz) |
||||
|
600.00μA |
0.01μA |
±0.6%±40dgts |
±0.8%±40dgts |
||||
|
6000.0μA |
0.1μA |
±0.6%±40dgts |
±0.8%±40dgts |
||||
|
60.000mA |
0.001mA |
±0.6%±40dgts |
±0.8%±40dgts |
||||
|
600.00mA |
0.01mA |
±0.6%±40dgts |
±0.8%±40dgts |
||||
|
1.0000A |
0.0001A |
±0.6%±40dgts |
±0.8%±40dgts |
||||
|
10.000A |
0.001A |
±0.9%±40dgts |
±0.9%±40dgts |
||||
|
范圍(ACA) |
準確度(20Hz-45Hz) |
準確度(1KHz-10KHz) |
|||||
|
600.00μA |
±2%±20dgts |
±4%±20dgts |
|||||
|
6000.0μA |
±2%±20dgts |
±4%±20dgts |
|||||
|
60.000mA |
±2%±20dgts |
±0.9%±20dgts |
|||||
|
600.00mA |
±2%±20dgts |
±0.9%±20dgts |
|||||
|
1.0000A |
±2%±20dgts |
±2.5%±20dgts |
|||||
|
10.000A |
±3.9%±20dgts |
±2.5%±20dgts |
|||||
|
雙信道補充規格(DC-400Hz) 如果進行雙通道的測量，以下的精準度應加入原來所訂的準度 |
|||||||
|
|
ACV（通道2） |
DCV（通道2） |
ACA（通道2） |
DCA（通道2） |
|||
|
ACV（通道1） |
±2% ±(V1-V2) *200PPM （信道1，信道2） |
±0.9% ±(V1-V2) *20PPM （信道1，信道2） |
±0.2µA/V（µA，通道2） ±2µA/V（mA，通道2） ±0.4mA/V（A，通道2） ±4mV/A（mV，通道1） ±9mV/A（V，通道1） |
±0.5% (信道1，信道2) |
|||
|
DCV（通道1） |
±0.9% ±(V1-V2) *20PPM （信道1，信道2） |
±0.5% （信道1，信道2） |
±0.5% （信道1，信道2） |
±0.5% （信道1，信道2） |
|||
|
(V1-V2)*PPM的結果是伏特 V1：信道1中所讀取的電壓 V2：信道2中所讀取的電壓 PPM：百萬分之幾 |
|||||||
|
電阻(Ω) |
|||||||
|
范圍 |
分辨率 |
準確度 |
超載保護 |
||||
|
999.99Ω |
0.01Ω |
±0.25%±9dgts |
AC 1000V |
||||
|
9.9999KΩ |
0.0001KΩ |
±0.25%±6dgts |
AC 1000V |
||||
|
99.999KΩ |
0.001KΩ |
±0.25%±6dgts |
AC 1000V |
||||
|
999.99KΩ |
0.01KΩ |
±0.25%±6dgts |
AC 1000V |
||||
|
9.9999MΩ |
0.0001MΩ |
±0.3%±9dgts |
AC 1000V |
||||
|
40.000MΩ |
0.001MΩ |
±1.5%±9dgts |
AC 1000V |
||||
|
導通（開路電壓約3V） |
|||||||
|
范圍 |
分辨率 |
嗶嗶聲 |
超載保護 |
||||
|
999.99Ω |
0.01Ω |
<40Ω approx. |
AC 1000V |
||||
|
電容（自動檔） |
|||||||
|
范圍 |
分辨率 |
準確度 |
|||||
|
60.00nF |
0.01nF |
±1.2%±8dgts |
|||||
|
600.0nF |
0.1nF |
±2.5%±8dgts |
|||||
|
6.000µF |
0.001µF |
±2.5%±8dgts |
|||||
|
60.00µF |
0.01µF |
±3.0%±8dgts |
|||||
|
490.0µF |
0.1µF |
±5.0%±8dgts |
|||||
|
電容（手動檔） |
|||||||
|
范圍 |
分辨率 |
準確度 |
|||||
|
99.99nF |
0.01nF |
±1.2%±8dgts |
|||||
|
999.9nF |
0.1nF |
±2.5%±8dgts |
|||||
|
9.999µF |
1µF |
±2.5%±8dgts |
|||||
|
99.99µF |
0.01µF |
±3.0%±8dgts |
|||||
|
999.9µF |
0.1µF |
±5.0%±8dgts |
|||||
|
二極管(Diode)（開路電壓大約3V，過載保護AC 1000V） |
|||||||
|
范圍 |
分辨率 |
準確度 |
短路電路電流 |
||||
|
3.0000V |
0.0001V |
±2%±5dgts |
0.8mA typical |
||||
|
頻率（TTL方波） |
|||||||
|
范圍 |
分辨率 |
準確度 |
超載保護 |
||||
|
1.000Hz-2MHz |
0.0001Hz-0.0001MHz |
±0.005%±4dgts |
AC 1000V |
||||
|
工作周期（%，TTL，1Hz-600KHz） |
|||||||
|
范圍 |
分辨率 |
準確度 |
超載保護 |
||||
|
0.001%-9.999% |
0.001% |
±30d/KHz±30dgts |
AC 1000V |
||||
|
10.00%-100.00% |
0.01% |
±3d/KHz±3dgts |
AC 1000V |
||||
|
頻率（正弦波） |
|||||||
|
范圍 |
分辨率 |
準確度 |
超載保護 |
||||
|
1.0000Hz-200KHz |
0.0001Hz-100Hz |
±0.02%±4dgts |
AC 1000V |
||||
|
工作周期（%，正弦波） |
|||||||
|
范圍 |
分辨率 |
準確度 |
超載保護 |
||||
|
0.001%-100.00% |
0.001%-0.01% |
Not specified |
AC 1000V |
||||
臺灣寶華 PROVA-803多功能數字電表一般規格：
|
電池種類 |
9V |
|
保險絲 |
快速1A/1000V（mA/µA輸入端） 快速20A/1000V（A輸入端） |
|
屏幕顯示 |
5+5位LCD帶類此線段圖 |
|
范圍選擇 |
自動與手動 |
|
取樣周期 |
ACV，ACA：2次/秒（大約） DCV，DCA：4次/秒（大約） |
|
過載警示 |
OL |
|
消耗電流 |
4mA（大約） |
|
電源不足警示 |
|
|
工作溫度 |
-10℃~40℃ |
|
工作濕度 |
小于85%相對濕度 |
|
高度 |
最高2000公尺 |
|
儲存溫度 |
-20℃~60℃ |
|
儲存濕度 |
小于75%相對濕度 |
|
尺寸（長×寬×高） |
207mm(長)×101mm(寬)×47mm(高) 8.15"(長)×4"(寬)×1.85"(高) |
|
重量 |
430g/15.2oz（含電池） |
|
配件 |
說明書×1 9V電池×1 USB對RS-232線×1 軟件光盤×1 軟件說明書×1 |
