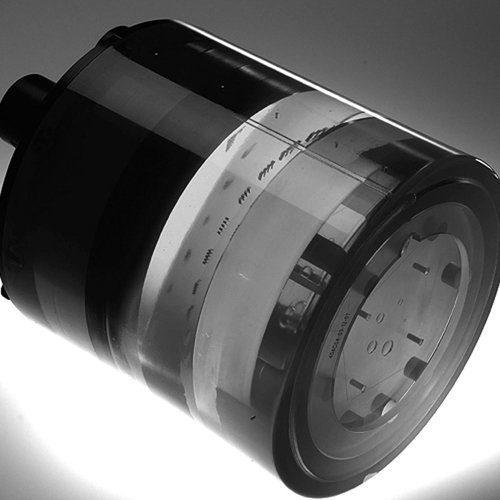

Catphan 600建立在Catphan 500模型的功能之上，以實現多層CT的最大性能表征和放射治療所需的增強感光度測量。Catphan 600具有增強的測量能力，可精確測量多層掃描儀中的薄片和更高的分辨率。

Smári圖像分析服務

Catphan 600配備了Smári，這是由The Phantom Laboratory創建的強大的基于Web的圖像分析服務。Smári在云中提供自動幻像分析，并將測量結果保存在數據庫中，以進行趨勢分析、機器比較和歷史記錄。

有關詳細的體模信息，請參閱Catphan 600手冊、手冊和數據表。

測試總結

•CTP404

-感光度（線性）

-掃描切片幾何（切片寬度和切片靈敏度配置文件）

-像素（矩陣）大小

-圓形對稱

-體模位置驗證

-患者對齊系統檢查

-掃描增量

•CTP591

-薄片的切片寬度

-厚切片的切片寬度

-具有兩個大小點源的MTF和SSP

-在多切片序列中的多個切片上進行測試

•CTP528

-高分辨率測量

-每厘米最多21對線對

•CTP515

-低對比敏感度

-比較子切片和超切片低對比敏感度

•CTP486

-空間均勻性

-CT系統的噪聲（精度）

模塊

Catphan 600由5個模塊組成，封裝在20厘米的外殼中。

CTP404切片幾何和感光模塊：相對的23度線坡道用于測量掃描切片幾何、驗證模型位置并檢查患者對齊系統和掃描儀臺增量。與常用的45度坡道相比，淺23度角可以更精確地測量切片厚度，細線可以準確測量1和2毫米薄切片，而不會出現條紋偽影。龍門角度（最大10度）可以通過坡道長度的比率來確定。

該模塊包括8個感光度目標（Teflon、Delrin、丙烯酸、聚苯乙烯、LDPE、PMP、空氣和一個小水瓶），用于測量CT數線性度。目標數量的增加使該模塊適用于放射治療CT感光度測定。

該模塊還包含五個丙烯酸球體，用于評估掃描儀對亞切片球形體積的成像。亞克力球的直徑有2mm、4mm、6mm、8mm和10mm。

像素大小可以通過測量相距50毫米的四個孔（一個帶有特氟龍針）之間的像素?cái)?shù)來確定。

CTP591珠子幾何模塊：CTP591模塊可以精確測量薄片的切片幾何形狀，而不會出現在傳統坡道中有時會出現的偽影，并使用0.18mm直徑的碳化鎢MTF珠或50μ MTF線進行高分辨率測量。

使用珠子可以快速評估和比較多切片序列中的切片厚度，以驗證整個檢測器區域的一致性。獨特的坡道成對放置，以消除由非垂直對齊引起的誤差。有2對粗斜板和1對精密斜板。每個粗坡道包含39個珠子，穿過40毫米模塊的最后一毫米。每個精密0.25毫米坡道包含25個珠子，覆蓋6毫米范圍。對于詳細的MTF和SSP計算，兩個直徑分別為0.28毫米和0.018毫米的隔離珠位于模塊的中間平面中。

對于薄片高分辨率測量，50μ直徑的MTF鋼線貫穿模塊的整個40mm厚度。

CTP528高分辨率模塊：此部分具有每厘米1至21線對的高分辨率測試儀和兩個被鑄造成均勻材料的脈沖源（珠子）。通過最大限度地減少高對比度材料的數量并采用徑向設計，CTP528模塊消除了條紋偽影。

球形MTF珠可用于獲得準確的MTF曲線表征，而無需MTF線固有的繁瑣且耗時的定位。點源磁珠還消除了MTF導線出現的超量程問題和條紋偽影，因?yàn)榇胖槊芏仁桥c周圍材料的體積平均。

CTP515低對比度模塊：CTP515由一系列不同直徑和三個對比度級別的圓柱棒組成，用于測量低對比度性能。40毫米長的棒在所有z軸位置提供一致的對比度值，從而避免在您掃描截面時出現任何體積平均誤差。獨特的子切片測試對象能夠評估不同掃描協議（間距、切片寬度和重建算法）在解決子切片低對比度對象方面的有效性。

為了選擇螺旋和多切片圖像協議，此模塊中包含了獨特的子切片低對比度目標（截?cái)鄨A柱體）。將通過掃描子切片目標獲得的圖像與不同的成像設置（切片寬度、間距和重建算法）進行比較，可提供有價值的信息，以幫助選擇用于識別小的低對比度對象（如腫瘤）的最佳協議。

所有各種樣品和背景材料都具有等效的有效原子序數；只有改變密度才能產生有效衰減系數的變化。

子切片目標具有標稱1.0%的對比度和3、5和7毫米的z軸長度。對于這些長度中的每一個，都有直徑為3、5、7和9毫米的目標。

CTP486均勻度模塊：圖像均勻度模塊由均勻材料鑄造而成，其CT值設計為在標準掃描協議下水密度的2%(20H)以內。通常記錄的CT編號范圍從5H到18H。該模塊用于測量空間均勻性、平均CT數和噪聲值。

使用固體材料可消除因暴露于冰凍溫度而導致的泄漏或損壞風險。CTP486實心圖像均勻度模塊提供一致的結果，比使用充水罐的模塊使用方便得多，并且消除了因不同水源而導致的變化。這種固體材料的高徑向和軸向均勻性使其成為水的理想替代品。它已經在x、y和z平面中的各種變量上進行了徹底的測試，并且在所有應用中都被證明是穩定的。
