TOMOPHAN圖像質量體模

如果您沒有廣泛使用數字乳房斷層合成(DBT)成像，您可能不會完全意識到它與傳統乳房X線攝影術和CT有何不同。Tomophan體模旨在通過對關鍵性能標準的客觀測量來提供這種獨特成像系統的完整表征。

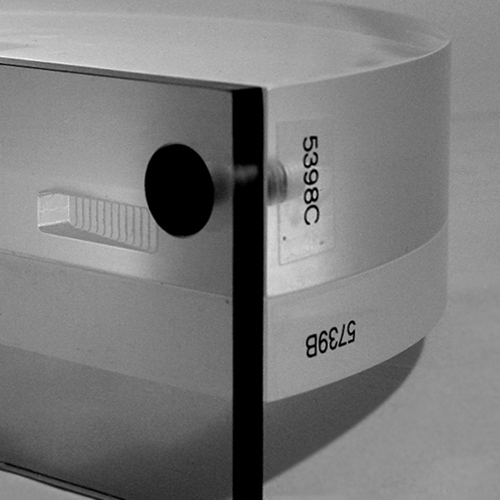

基本體模由3個關鍵部件組成：28毫米測試對象、14毫米墊片和胸壁。對于常規測試，測試對象和墊片堆疊在一起，總厚度為42毫米，主測試平面位于中心。通過改變14mm均勻墊片的位置和/或翻轉測試對象，主測試平面將在成像場中移動更高或更低。

為了模擬較小的乳房，可以單獨使用28毫米的測試對象?？蛇x的28mm墊片可與測試對象一起使用，以模擬56mm的乳房。

Smári圖像分析服務

Tomophan配備了Smári，這是由The Phantom Laboratory創建的強大的基于Web的圖像分析服務。Smári在云中提供自動體模圖像分析，并在數據庫中維護測量結果，以進行趨勢分析、機器比較和歷史記錄。

有關詳細信息，請參閱Tomophan手冊和數據表。

體模測試包括：

•切片寬度：使用兩組有角度的珠坡道，可以評估切片厚度和切片靈敏度分布(SSP)。

•切片增量：珠坡也用于提供切片增量測量。

•Z軸縮放：模型包含1毫米鋁z軸珠，以評估z軸上的圖像縮放。

•Z軸均勻性：體模由均勻的材料鑄造而成，可以在遠離其他測試對象的指定區域評估均勻性。

•片內信號下降：片內信號下降可以從珠坡模式評估。

•CNR、SNR和NPS：Tomophan體模有一個0.2毫米厚、1厘米見方的鋁箔插件。該鋁制正方形可用于計算對比度噪聲比(CNR)。

•x和y方向的高分辨率MTF：鋁正方形的邊緣輪廓可用于計算線擴展函數和相應的x和y方向的 MTF。

•區域平面內均勻性：模型由均勻的材料鑄造而成。該設計預留了用于均勻性測量的區域。材質的像素值設計為在這些局部區域上保持一致。這些區域用于測量空間均勻性、平均像素數和噪聲標準偏差值。

•丟失的胸壁組織測量：使用四個階梯式胸壁丟失組織測量儀，可以在兩個不同切片高度沿壁的兩個位置測量丟失的胸壁。四個儀表有12個步長，增量為0.5毫米，從胸壁上升到體模。

•像素大小驗證：可以從已知的幾何特征位置驗證像素大小。

•低對比度：幻影有8個丙烯酸球體，位于中央圓形圖案中。球體用于評估掃描儀的低對比度能力。

•模型對齊：模型包括用于確認模型方向的基準對象。
