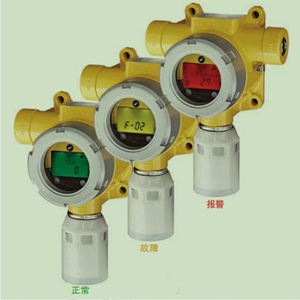

Sensepoint XCD氣體探測器

傳感器原理

電化學（毒氣、氧氣）

催化燃燒（可燃?xì)猓?/span>

紅外技術（可燃?xì)?、二氧化碳?/span>

電氣參數

輸入電壓

16～32V dc(3線制)

功耗

5W（220mA）

模擬輸出

工業標準4~20mA模擬量輸出

Source或Sink通過開關可選
高量程時：22mA
控制時：2.0mA或4.0mA(用戶可設定)

故障發生時輸出：大于0.0且小于4.0mA

配線要求

3芯屏蔽線（0.5～2.5mm²即20 ～14AWG）

繼電器輸出

3個可編程繼電器輸出（觸點容量：AC250V/5A）

數字通訊

RS485 Modbus RTU總線輸出

顯示方式

LCD、3種顏色背光（綠、黃、紅）

測量參數

精度

±2% FSD

線性度

±5%滿度

重復性誤差

±2% 6個月

傳感器壽命

5年以上

響應時間

T90<10S

測量單位

%LEL、%VOL、mg/m³、ppm

機械參數

材質

變送器：鋁噴塑或316不銹鋼
傳感器：316不銹鋼

進線入口

M20或¾″NPT

外形尺寸

201mm×164mm×99mm

重量

約1.4kg

環境要求

工作壓力

90kPa～110kPa

工作溫度

-40℃～65℃

環境濕度

連續：20%～90%RH（非凝結）

間斷：10%～99%RH（非凝結）

防爆認證

GBExd IIC T4

International IECExEx II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Groups A,B,C

UL & CSA/cULClass II, Div1&2 Groups E,F,G

KTL (Korea)Exd IIC T4

防護等級

IP66

氣體名稱

可設置量程

默認值

O₂

25.0%/Vol

25.0%/Vol

H₂S

10.0~100.0ppm

50ppm

CO

100~1000ppm

500ppm

SO₂

5.0ppm～20.0ppm

15.0ppm

H₂

1000ppm

1000ppm

LEL（IR）

20.0ppm~100.0%LEL

100%LEL

LEL（CAT）

20.0~100.0%LEL

100%LEL

LEL（IR）

100%Vol

100%Vol

NH₃

200ppm～1000ppm

400ppm

CL₂

5.00ppm

5.00ppm

NO₂

5.0ppm～50.0ppm

10.0ppm

NO

100ppm

100ppm

CO₂（IR）

2.00%Vol

2.00%Vol
