交流/直流電壓測量

精度

量程

600.0V

分辨率

0.1V

50Hz至400Hz±（讀數的%+位數）

±(2%+3)

輸入阻抗

3MΩ（標稱），<100pF

共模衰減率（1kΩ不平衡）

直流時>60dB、50或60Hz

過載保護

600V rms或直流

接地連接電阻測量

范圍/分辨率

20.00Ω

0.01Ω

200.0Ω

0.1Ω

2000Ω

1.0Ω

20.00kΩ

0.01kΩ

精度

±(1.5%+3)

過載保護

2V rms或直流

開路測試電壓

>4.0V，<8V

短路電流

>200.0mA

絕緣規格

測量值范圍

0.01MΩ至2000MΩ

測試電壓

500V、1000V

測試電壓準確度

+20%，-0%

短路電流

1mA（標稱）

自動放電

放電時間<0.5秒，C=1μF或更少

帶電電路指示器

在初始化測試前，如果終端電壓>30V，進行抑制測試

最大電容性負載

在1μF以下的負載可操作

測量精度

輸出電壓

顯示范圍

分辨率

測試電流

精準度±（%讀數+最低有效位數量）

500V（0%到+20%）

0.1到20.0MΩ

0.01MΩ

1mA@500kΩ

±（2.0%+5）

20.0到200.0MΩ

0.1MΩ

200到500MΩ

1MΩ

1000V（0%到+20%）

0.1到200.0MΩ

0.1MΩ

1mA@1MΩ

±（2.0%+5）

200到2000MΩ

1MΩ

通用技術指標

施加到任何端子的最大電壓

600V AC rms或DC

存放溫度

-40℃至60℃（-40℉至140℉）

工作溫度

-20℃至55℃（-4℉至131℉）

溫度系數

溫度<18℃或>28℃（<64℉或>82℉）時，0.05×（指定精度）/℃

相對濕度

10℃至30℃（50℉至86℉）時，0%至95%

30℃至40℃（86℉至104℉）時，0%至75%

40℃至55℃（104℉至131℉）時，0%至40%

振動

隨機，2g，5-500Hz，依據MIL-PRF-28800F 2類儀器

撞擊

按照IEC 61010-1第2版的規定，1米跌落（1米跌落測試，六面，橡木地板）

電磁兼容性

在一個3V/M的射頻磁場內，精確度=指定精度(EN 61326-1:1997)

安全性

符合ANSI/ISA 82.02.01(61010-1)2004, CAN/CSA-C22.2 NO.61010-1-04，和IEC/EN 61010-1第2版，IV類測量600V(CAT IV)

認證

CSA按照標準CSA/CAN C22.2 No.61010.1-04；TUV按照標準IEC/EN 61010-1第2版

電池

四節AA電池（NEDA 15A或IEC LR6）

電池壽命

絕緣測試用途

室溫條件下，新的堿性電池可供儀表進行至少1000次絕緣測試。這些標準結果是在將1000V通過1MΩ電阻的情況下測得的，工作周期為5秒鐘開，25秒鐘關。

電阻測量

室溫條件下，新的堿性電池可供儀表進行至少2500次接地連接絕緣測量。這些標準結果是在1Ω電阻的情況下測得的，工作周期為5秒鐘開，25秒鐘關。

尺寸（高×寬×長）

5.0×10.0×20.3cm(1.97×3.94×8.00in)

重量

550g(1.2lb)

IP防護等級

IP40

海拔

工作海拔

2000m CAT IV 600V，3000m CAT III 600V

非操作（存放）

12000m

過量能力

110%量程

內含附件

TL224測試導線，TP74測試探頭，夾子零件號為1958654（紅色）和1958646（黑色），皮套和遠程探頭

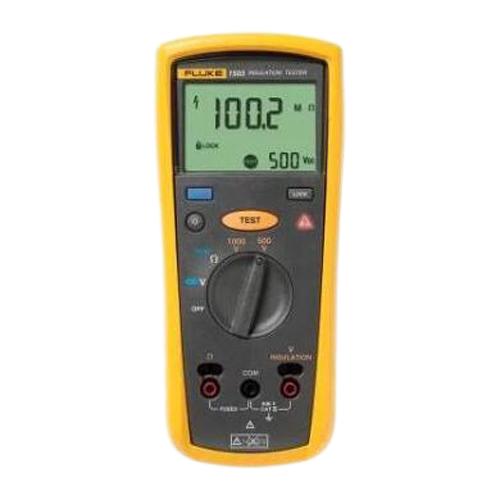

Fluke 1503絕緣電阻測試儀

遠程探針

測試導線

測試探頭

彈簧夾

皮套

用戶手冊

便攜箱和皮套

C101硬質儀器箱

用于數字萬用表的C25大軟包

Fluke CAMO-37迷彩便攜包

CXT170豪華包

其他

Fluke TPAK ToolPak™磁性儀表掛件
