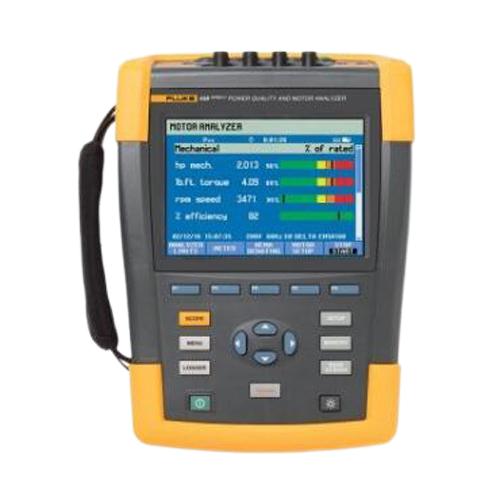

美國Fluke 438-II電機效率和電氣性能綜合測試儀產品概述：
使用一個測試工具即可快速輕松地了解電機的機電性能并評估電能質量
Fluke 438-II電機效率和電氣性能綜合測試儀不僅具備Fluke 435 II系列電能質量分析儀的先進電能質量分析功能，而且新增了電機機械測量重要功能。無需使用機械傳感器即可快速輕松地測量和分析電能、諧波、不平衡度、電機轉速、轉矩和機械功率等關鍵機電性能參數。通過Fluke-438-II/MA電機分析儀升級套件，F(xiàn)luke 434-II、435-II 和437-II電能質量分析儀的用戶可為其現有設備增加電機分析功能。438-II使用來自NEMA或IEC額定電機的電機額定值板的數據幫助計算機械參數。
其他實用功能：
●在無需機械傳感器的情況下計算機械功率和效率。只需連接到輸入導體即可
●測量電壓、電流、功率、視在功率、功率系數、諧波失真和不平衡度等電源參數，以確定影響電機效率的特性
識別暫降、暫升、瞬變、諧波和不平衡等電能質量問題
●使用PowerWave數據捕獲技術捕獲真有效值快速變化的數據，顯示半周期平均值和波形來描述電氣系統動態特性（發電機起動、UPS切換等等。）
●提供波形捕獲功能，可在所有模式下針對檢測到的每個事件捕獲100/120個周期(50/60Hz)，無需設置
●使用自動瞬態模式，在電壓高達6kV的情況下，在所有相位上同時捕獲200kS/s的波形數據
●根據NEMA/IEC準則自動計算電機降額
●兼容Fluke Connect®，使您可以通過儀器在本地查看數據，以及通過Fluke Connect移動應用程序和PowerLog 430-II桌面軟件查看數據
美國Fluke 438-II電機效率和電氣性能綜合測試儀主要特性：
438-II電能質量及電機效率分析儀通過連接電壓和測量電流即可幫助您高效評估電氣和機械性能，為您提供豐富的數據。
●提供關鍵的電機分析參數，例如速率、轉矩和機械功率，并且無需機械傳感器即可計算電機效率
●包括完整的電能質量和電能分析儀功能
●安全級別；1000V CAT III/600V CAT IV
美國Fluke 438-II電機效率和電氣性能綜合測試儀產品規格：
|
電流（精度不包括電流鉗精度）
|
|
驅動器測量詳情
|
|
電動機類型
|
三相異步（感應）電機
|
|
電源
|
變頻器
|
|
電機頻率變化范圍
|
40Hz至70Hz
|
|
允許電壓偏離標稱V/f曲線的范圍（%）
|
(-15%至+15%)
|
|
載頻范圍
|
2.5kHz至20kHz
|
|
438-II可支持的變速驅動技術
|
|
逆變器類型
|
僅限VSI(電壓源型逆變器)（電壓控制）*
|
|
控制方式
|
V/f控制、開環矢量控制、閉環矢量控制、變頻器加編碼器控制。
|
|
頻率
|
40至70Hz
|
|
*VSI驅動器是常用的驅動器。CSI驅動器應用在大功率設備。
|
|
438-II不支持的變速驅動技術
|
|
逆變器類型
|
CSI（電流源型逆變器）
|
|
電機類型
|
同步（直流、步進、永磁等等）電機
|
|
電機頻率
|
<40或>70 Hz
|
|
機械技術指標
|
|
|
可對具有3線連接的直接啟動電機執行機械測量。
|
|
電機測量
|
|
|
量程
|
分辨率
|
精度
|
默認限值
|
|
電機機械
功率
|
0.7kW至746kW
1hp至1000hp
|
0.1kW
0.1hp
|
±3%1
±3%1
|
100%=額定功率
100%=額定功率
|
|
轉矩
|
0Nm至10000Nm
0lb ft至10000lb ft
|
0.1Nm
0.1lb ft
|
±5%1
±5%1
|
100%=額定轉矩
100%=額定轉矩
|
|
轉速
|
0rpm至3600rpm
|
1rpm
|
±3%1
|
100%=額定轉速
|
|
效率
|
(0%至100%)
|
0.10%
|
±3%1
|
不適用
|
|
不平衡度(NEMA)
|
(0%至100%)
|
0.10%
|
±0.15%
|
5%
|
|
諧波電壓系數(NEMA)
|
0至0.20
|
0.1
|
±1.5%
|
0.15
|
|
不平衡降額系數
|
0.7至1.0
|
0.1
|
標示性
|
不適用
|
|
諧波降額系數
|
0.7至1.0
|
0.1
|
標示性
|
不適用
|
|
總NEMA降額系數
|
0.5至1.0
|
0.1
|
標示性
|
不適用
|
|
注意：
|
支持NEMA A、B、C、D和E以及IEC H和N型電機設計類型。
額定轉矩通過額定功率和額定轉速計算得出。
電機測量值的更新速率為每秒1次。
趨勢的默認持續時間為1周。
|
|
1所選的電機設計類型為“其他”時，誤差上調5%
規格值在電機功率>30%額定功率時有效
規格值在穩定的工作溫度下有效。讓電機至少在滿載工況下運行1小時
（如果電機功率為50HP或更高，則要運行2-3小時），以達到穩定溫度
|
|
產品技術規范
|
|
電壓
|
型號
|
量程
|
分辨率
|
精度
|
|
Vrms（交流+直流）
|
|
1V至1000V相電壓
|
0.01V
|
±0.1%額定電壓1
|
|
Vpk
|
|
1Vpk至1400Vpk
|
1V
|
標稱電壓的5%
|
|
電壓峰值因數(CF)
|
|
1.0>2.8
|
0.01
|
±5%
|
|
Vrms½
|
|
|
0.1V
|
±0.2%額定電壓
|
|
Vfund
|
|
|
0.1V
|
±0.1%額定電壓
|
|
電流（交流+直流）
|
i430-Flex 1x
|
5A至6000A
|
1A
|
±0.5%±5個計數
|
|
i430-Flex 10x
|
0.5A至600A
|
0.1A
|
±0.5%±5個計數
|
|
1mV/A 1x
|
5A至2000A
|
1A
|
±0.5%±5個計數
|
|
1mV/A 10x
|
0.5A至200A（僅交流電）
|
0.1A
|
±0.5%±5個計數
|
|
Apk
|
i430-Flex
|
8400Apk
|
1Arms
|
±5%
|
|
1mV/A
|
5500Apk
|
1Arms
|
±5%
|
|
電流峰值因數 (CF)
|
|
1至10
|
0.01
|
±5%
|
|
Amps½
|
i430-Flex 1x
|
5A至6000A
|
1A
|
±1%±10個計數
|
|
i430-Flex 10x
|
0.5A至600A
|
0.1A
|
±1%±10個計數
|
|
1mV/A 1x
|
5A至2000A
|
1A
|
±1%±10個計數
|
|
1mV/A 10x
|
0.5A至200A（僅交流電）
|
0.1A
|
±1%±10個計數
|
|
Afund
|
i430-Flex 1x
|
5A至6000A
|
1A
|
±0.5%±5個計數
|
|
i430-Flex 10x
|
0.5A至600A
|
0.1A
|
±0.5%±5個計數
|
|
1mV/A 1x
|
5A至2000A
|
1A
|
±0.5%±5個計數
|
|
1mV/A 10x
|
0.5A至200A（僅交流電）
|
0.1A
|
±0.5%±5個計數
|
|
Hz
|
|
Fluke 434@50Hz額定頻率
|
42.50Hz至57.50Hz
|
0.01Hz
|
±0.01Hz
|
|
Fluke 434@60Hz額定頻率
|
51.00Hz至69.00Hz
|
0.01Hz
|
±0.01Hz
|
|
電源
|
|
瓦特（VA，var）
|
i430-Flex
|
最大6000MW
|
0.1W至1MW
|
±1% ± 10 個計數
|
|
1mV/A
|
最大2000MW
|
0.1W至1MW
|
±1% ± 10 個計數
|
|
功率因數(Cos j/DPF)
|
0至1
|
0.001
|
±0.1%@額定負載條件
|
|
能源
|
|
kWh（kVAh，kvarh）
|
i430-Flex 10x
|
取決于電流鉗變比和額定電壓
|
±1%±10個計數
|
|
能量損耗
|
i430-Flex 10x
|
取決于電流鉗變比和額定電壓
|
±1%±10個計數，不含線路電阻精度
|
|
諧波
|
|
諧波次數(n)
|
直流，1至50次分組：諧波分組，根據IEC 61000-4-7而定
|
|
間諧波次數(n)
|
關閉，1至50次分組：諧波和間諧波子組，根據IEC 61000-4-7而定
|
|
電壓%
|
f
|
(0.0%至100%)
|
0.1%
|
±0.1%±n×0.1%
|
|
r
|
(0.0%至100%)
|
0.1%
|
±0.1%±n×0.4%
|
|
絕對閾值
|
0.0至1000 V
|
0.1V
|
±5%1
|
|
THD
|
(0.0%至 00%)
|
0.1%
|
±2.5%
|
|
電流%
|
f
|
(0.0%至100%)
|
0.1%
|
±0.1%±n×0.1%
|
|
r
|
(0.0%至100%)
|
0.1%
|
±0.1%±n×0.4%
|
|
絕對閾值
|
0.0至600A
|
0.1A
|
±5%±5個計數
|
|
THD
|
(0.0%至100%)
|
0.1%
|
±2.5%
|
|
功率%
|
f或r
|
(0.0%至100%)
|
0.1%
|
±n×2%
|
|
絕對閾值
|
取決于電流鉗變比和額定電壓
|
—
|
±5%±n×2%±10個計數點
|
|
THD
|
(0.0%至100%)
|
0.1%
|
±5%
|
|
相角
|
-360°至+0°
|
1°
|
±n×1°
|
|
閃變
|
|
Plt，Pst，Pst（1分鐘）Pinst
|
0.00至20.00
|
0.01
|
±5%
|
|
Unbalance（不平衡）
|
|
電壓%
|
(0.0%至20.0%)
|
0.1%
|
±0.1%
|
|
電流%
|
(0.0%至20.0%)
|
0.1%
|
±1%
|
|
電源信號
|
|
閾值電平
|
在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程
|
—
|
—
|
|
信號頻率
|
60Hz至3000Hz
|
0.1Hz
|
|
|
相對V%
|
(0%至100%)
|
0.10%
|
±0.4%
|
|
絕對閾V3s（3秒平均值）
|
0.0V至1000V
|
0.1V
|
±5%額定電壓
|
|
一般技術指標
|
|
外殼
|
設計堅固且防震，帶有一體式防護皮套，用于傾斜的直立位置時，擁有IEC60529 IP51級防塵防水滴性、撞擊和振動，經受住30g撞擊，振動等級：按照MIL-PRF-28800F 2級要求為3g正弦，隨機振動0.03g 2/Hz
|
|
顯示屏
|
亮度：200cd/m2（一般使用電源適配器）；90cd/m2（一般使用電池電源）；127×88mm（153mm/6.0對角線）LCD分辨率：320×240像素，對比度和亮度：用戶可調，帶溫度補償
|
|
內存
|
對于標準型號為16GB Wi-Fi SD卡，或?qū)τ?INTL型號為8GB SD卡（兼容SDHC，格式化為FAT32），最高可拓展至32GB。屏幕保存以及多個數據內存用于存儲包括記錄在內的各種數據（取決于內存容量大?。?。
|
|
實時時鐘
|
對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示
|
|
環境要求
|
|
工作溫度
|
0℃~+40℃；+40℃~+50℃電池除外
|
|
存放溫度
|
-20℃~+60℃
|
|
濕度
|
+10℃~+30℃：95%相對濕度，無冷凝
+30℃~+40℃：75%相對濕度，無冷凝
+40℃~+50℃：45%相對濕度，非冷凝
|
|
最大工作海拔
|
第四類(CAT IV)600V，第三類(CAT III)1000V，最高至海拔2000米（6666尺）
第三類(CAT III)600V，第二類(CAT II)1000V，最高至海拔3000米（10000尺）
最高儲存高度為12000米（40000尺）
|
|
電磁兼容(EMC)
|
輻射和抗干擾性符合EN 61326(2005-12)
|
|
接口
|
Mini-USB-B型隔離USB端口，用于連接個人電腦SD連接卡插槽（可從儀器電池的后側訪問）
|
|
保修年限
|
主機三年保修（零件和人工費），附件一年保修
|
|
1.如果大于等于1%額定電壓，則±5%；如果小于1%額定電壓，則±0.05%
2.根據IEC 61000-4-30，額定頻率為50Hz/60Hz
3.閃變、電力線發信和監測模式不支持400Hz測量值
4.額定電壓為50V至500V
|
美國Fluke 438-II電機效率和電氣性能綜合測試儀標準配置：
|
Fluke 438-II電機效率和電氣性能綜合測試儀
|
測試導線組
|
|
i 430纖細柔性電流探頭(4)
|
|
電池
|
|
電源適配器
|
|
Wi Fi/SD組合卡
|
|
便攜軟包
|
|
包含Power Log 430-II軟件和用戶文檔的CD Rom光盤
|
|
Fluke 438-II/Basic無柔性電流探頭的電機效率和電氣性能綜合測試儀（不包括FC Wi Fi SD卡）
|
測試導線組
|
|
電池
|
|
電源適配器
|
|
8GB SD卡
|
|
便攜軟包
|
|
包含Power Log 430-II軟件和用戶文檔的CD Rom光盤
|
|
Fluke 438-II/INTL國際版電機效率和電氣性能綜合測試儀（不包括FC Wi Fi SD卡）
|
測試導線組
|
|
i 430纖細柔性電流探頭(4)
|
|
電池
|
|
電源適配器
|
|
8GB SD卡
|
|
便攜軟包
|
|
包含Power Log 430-II軟件和用戶文檔的CD Rom光盤
|
|
Fluke 430-II電機分析儀升級套件
|
固件升級包，用于為現有Fluke 434、435和437 II系列電能質量分析儀增加電機分析功能
|
美國Fluke 438-II電機效率和電氣性能綜合測試儀相關附件：
|
轉接器和線纜
|
BC430線路電壓適配器/電池充電器
|
|
電池和充電器
|
Fluke BP291 4800mAh高容量可拆鋰電池
|
|
連接器
|
Fluke EBC290外部電池充電器
|
|
測試導線、探頭和夾子
|
AC285 SureGrip™鱷魚夾
|
|
Fluke TLS430–測試線和鱷魚夾（4個黑色和1個綠色）
|
|
電流夾鉗和探頭
|
i30s AC/DC電流鉗表
|
|
i310s電流儀表
|
|
i400s交流電電流鉗表
|
|
i430 Flex 4件裝
|
|
Fluke i5sPQ3、5A交流電流鉗表、3件裝
|
|
i6000sFlex AC電流儀表
|
|
磁性掛鉤，多功能工具
|
ScopeMeter 190 II系列專用掛鉤HH290
|
|
無線轉接器
|
Fluke Connect無線SD卡
|
