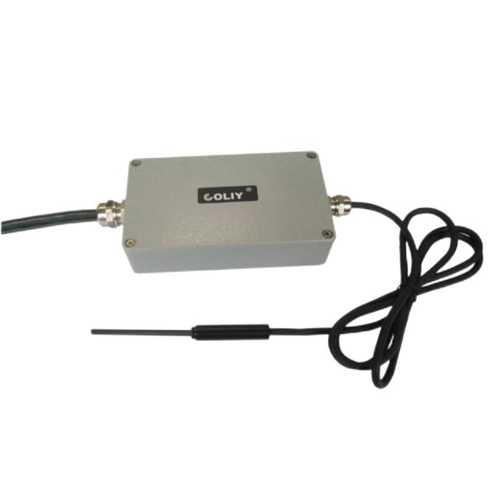

產品名稱：德國Coliy GSP303D三維數字磁場變送器 |
|
產品型號：GSP303D |
|
產品類別：環境檢測 >> 電磁輻射分析 >> |
德國Coliy GSP303D三維數字磁場變送器產品簡介：
GSP303D三維磁場變送器按照工業標準設計，用于測量磁場，輸出數字信號(RS485：Bx，By，Bz)，便于集成，可以滿足工業生產的各種復雜使用環境。典型應用場合為：磁場Map(磁場成像掃描系統)、生產線來料測試、質量控制以及監測系統(發電機、電動機)、脈沖磁場及梯度磁場的分布測試、空間磁場的多點同步測試、永磁材料表面磁場檢測等。
GSP303D磁場變送器的三維探頭的三維霍爾元件具有很高的空間分辨率(三維磁場感應區0.1×0.1×0.1mm3)和卓越的正交性精度(正交性誤差<0.1o) ；探頭厚度僅僅2mm。因此，GSP303D磁場變送器非常適合研究院，大學和企業使用。
GSP303D磁場變送器的DC基本精度為可選1%和0.2%，磁場測量范圍可選300G，3kG，20kG，30kG，100kG，200kG或者定制。GSP303D磁場變送器的數據輸出響應速度為max 750 Samples/Second/Axis，三軸數據同時輸出。
GSP303D磁場變送器的供電電源非常有特色，為5VDC-36VDC寬幅供電電源。由于電力供應不足或者供電設備故障等情況會導致電壓不穩，容易造成測試數據不穩定或硬件損壞。寬幅電壓供電，有效保證了在電壓不穩定的情況下，磁場變送器GSP303D的穩定運行，極大提高了可靠性。
用戶可以選擇多種不同類型的探頭：標準三維探頭和內置溫度傳感器的探頭。GSP303D磁場變送器的常規探頭的典型溫度系數是±500ppm/℃，而內置溫度傳感器的探頭具有溫度補償功能，在溫度變化時，可以提高測量數據的精度和穩定性，因此強烈建議購買內置溫度傳感器的探頭?？吕坠具€可根據客戶的特殊需求，訂制探頭的量程，形狀和尺寸和探頭電纜長度。
多個(最多64個)磁場變送器GSP303D可組成多點磁場同步檢測系統，適用于各類空間變化磁場的同步測試、磁體多面同時測試、脈沖磁場及梯度磁場的分布測試?？蓱?yīng)用的領域：航空航天、科研、工業探傷等。
此外，GSP303D磁場變送器已通過CE認證和EMC(電磁兼容)測試。
德國Coliy GSP303D三維數字磁場變送器產品特點：
●按照工業標準制造
●采用儀表級砷化鎵霍爾傳感器
●數字信號(RS485: Bx，By，Bz)輸出，易集成
●數據輸出響應速度：max 750 Samples/Second/Axis
●多達64個GSP303D可組成多點磁場同步檢測系統
●通過CE認證和EMC測試
●DC基本精度：1%或0.2%
●量程可選300G，3kG，20kG，30kG，100kG，200kG或者定制
●卓越的正交性精度(<0.1°)
●空間分辨率高(0.1×0.1×0.1mm3)
●帶溫度補償功能的探頭
●探頭厚度只有2mm
●供電電源5VDC-36VDC
●配上位機軟件
德國Coliy GSP303D三維數字磁場變送器技術參數：
|
測量參數 |
|
|
精度/軸(DC) |
±1%Reading±0.1%FS ±0.2%Reading±0.1%FS |
|
量程 |
可選300G、3kG、20kG、30kG、100kG、200kG或者定制 |
|
典型溫度系數 |
±500ppm/℃[常規三維探頭]；±100ppm/℃[內置溫度傳感器的三維探頭] |
|
數據輸出接口 |
RS485 |
|
數據輸出響應速度 |
1~750Samples/Second/Axis，XYZ軸數據同時輸出 特殊定制：最高可達到3k Samples/Second/Axis，詳情請咨詢Coliy |
|
探頭 |
|
|
可搭配的探頭 |
常規三維探頭、內置溫度傳感器的三維探頭等，探頭可根據用戶要求訂制 |
|
上位機軟件 |
|
|
功能 |
1、自動記錄、保存數據和顯示趨勢圖曲線； 2、實時顯示磁場強度的XYZ分量值和矢量值、最大值、最小值。 |
|
磁場變送器規格 |
|
|
工作溫度 |
-20℃~+75℃ |
|
儲存溫度 |
-20℃~+80℃ |
|
功耗 |
(MAX)1.2W |
|
電源要求 |
5VDC-36VDC |
|
尺寸 |
W165mm×H95mm×D40mm |
|
重量 |
300g |
|
資格認證 |
CE認證、EMC認證 |
德國Coliy GSP303D三維數字磁場變送器探頭規格：
|
探頭類型及規格 |
詳見"磁場變送器選型” |
|
探頭尺寸 |
80×5×2mm |
|
探頭電纜長度 |
詳見"磁場變送器選型” |
|
傳感器中心位置 |
D=3mm±0.2mm |
德國Coliy GSP303D三維數字磁場變送器選型：
|
參數 |
選項 |
舉例 |
|
三維磁場變送器輸出類型 |
GSP303D：數字輸出(RS485) |
GSP303D |
|
量程 |
300G 3kG 20kG 30kG 100kG 200kG 或者定制 |
20kG |
|
精度(DC) |
1%：±1%Reading±0.1%FS 0.2%:±0.2%Reading±0.1%FS |
1% |
|
探頭電纜長度 |
1.5m 5m 10m 20m 30m 或者定制 |
1.5m |
|
溫度補償(探頭含溫度傳感器) |
缺?。簾o TC：有 |
TC |
德國Coliy GSP303D三維數字磁場變送器可選附件：
|
類型 |
描述 |
|
PS2012 |
電源適配器：輸入100VDAC-230VDAC；輸出±12VDC，5A |
|
S485USB |
RS485轉USB適配器 |
|
ZC10 |
校零腔：在500G以下的磁場中，提供了高達80分貝的衰減，用于標準探頭的校零。腔體內部尺寸：直徑6.8毫米×44.5毫米 |
德國Coliy GSP303D三維數字磁場變送器最常用的套件：
|
套件產品編號：GSP303D01 |
磁場變送器GSP303D-20kG-1%-1.5m+校零腔ZC10 |
