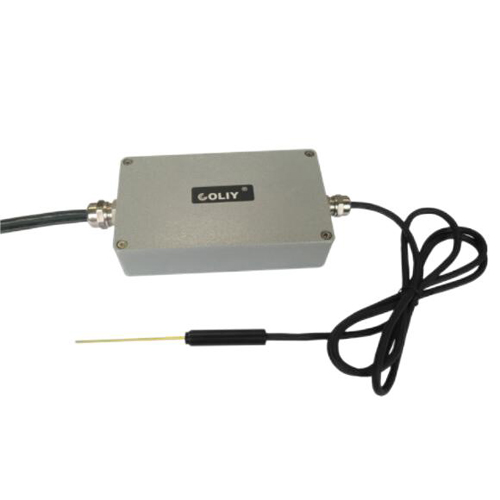

產品名稱：德國Coliy GSP301A單維模擬磁場變送器 |
|
產品型號：GSP301A |
|
產品類別：環境檢測 >> 電磁輻射分析 >> |
德國Coliy GSP301A單維模擬磁場變送器產品簡介：
德國柯雷公司的GSP301A單維模擬磁場變送器按照工業標準設計，用于測量磁場強度，輸出與磁場強度成正比的模擬信號(±3V)，便于集成，可以滿足工業生產的各種復雜使用環境。典型應用場合為：磁場Map(磁場成像掃描系統)、生產線來料測試、質量控制以及監測系統(發電機、電動機)、脈沖磁場及梯度磁場的分布測試、空間磁場的多點同步測試、永磁材料表面磁場檢測等。
GSP301A磁場變送器的精度可選1%，0.2%和0.04%，磁場測量量程可選300G，500G，1kG，3kG，5kG，10kG，30kG，100kG或者定制，頻率響應范圍DC-20kHz。
GSP301A磁場變送器的供電電源非常有特色，為5VDC-36VDC寬幅供電電源。由于電力供應不足或者供電設備故障等情況會導致電壓不穩，容易造成測試數據不穩定或硬件損壞。寬幅電壓供電，有效保證了在電壓不穩定的情況下，磁場變送器GSP301A的穩定運行，極大提高了可靠性。
用戶可以選擇多種不同類型的探頭：標準探頭、高量程探頭(10T)、耐高溫探頭(≤+200℃)、耐低溫探頭(≥-269℃)和內置溫度傳感器的探頭。柯雷公司還可根據客戶的特殊需求，訂制探頭的量程，形狀和尺寸和探頭電纜長度。
GSP301A磁場變送器已通過CE認證和EMC(電磁兼容)測試。
德國Coliy GSP301A單維模擬磁場變送器產品特點：
●按照工業標準制造
●模擬信號(±3V)輸出，易集成
●多個GSP301A可組成多點磁場同步檢測系統
●高性價比、高可靠性和穩定性
●供電電源5VDC-36VDC
●通過CE認證和EMC測試
●精度可選1%，0.2%和0.04%
●量程可選300G，500G，1kG，3kG，5kG，10kG，30kG，100kG或者定制
●頻率響應范圍DC-20kHz
●耐高溫探頭(≤+200℃)
●耐低溫探頭(≥-269℃)
●高量程探頭(10T)
德國Coliy GSP301A單維模擬磁場變送器技術參數：
|
測量參數 |
|
|
精度(DC) |
±1%FS；±0.2%FS；±0.04%FS |
|
量程 |
300G，500G，1kG，3kG，5kG，10kG，30kG，100kG或者定制 |
|
輸出電壓 |
差分電壓±3V |
|
頻率帶寬 |
DC-20kHz |
|
數據輸出響應速度 |
實時輸出[若測量場合不要求實時響應，可選用數字磁場變送器GSP301D，數據輸出響應速度為max 3000Samples/s] |
|
探頭 |
|
|
可搭配的探頭 |
標準探頭、寬量程探頭(10T)、耐高溫探頭(≤+200℃)、耐低溫探頭(≥-269℃)等；探頭可根據用戶要求訂制。 |
|
磁場變送器規格 |
|
|
工作溫度 |
-20℃~+75℃ |
|
儲存溫度 |
-20℃~+80℃ |
|
功耗 |
(MAX)1.2W |
|
電源要求 |
5VDC-36VDC |
|
尺寸 |
W165mm×H95mm×D40mm |
|
重量 |
300g |
|
資格認證 |
CE認證、EMC認證 |
德國Coliy GSP301A單維模擬磁場變送器探頭規格：
|
探頭類型及參數 |
詳見“磁場變送器選型” |
|
探頭尺寸 |
80×2.2×1mm |
|
探頭電纜長度 |
詳見“磁場變送器選型” |
|
傳感器中心位置 |
D=1.1mm±0.1mm |
德國Coliy GSP301A單維模擬磁場變送器選型：
|
描述 |
選項 |
舉例 |
|
單維磁場變送器輸出類型 |
GSP301A：模擬輸出(±3V) |
GSP301A |
|
量程 |
300G 500G 1kG 3kG 5kG 10kG 30kG 100kG 或者定制 |
30kG |
|
精度(DC) |
1%：±1%FS 0.2%：±0.2%FS 0.04%：±0.04%FS |
1% |
|
探頭電纜長度 |
1.5m 5m 10m 20m 30m 或者定制 |
1.5m |
德國Coliy GSP301A單維模擬磁場變送器可選附件：
|
類型 |
描述 |
|
PS2012 |
電源適配器：輸入100VDAC-230VDAC；輸出±12VDC，5A |
|
ZC10 |
校零腔：在500G以下的磁場中，提供了高達80分貝的衰減，用于標準探頭的校零。腔體內部尺寸：直徑6.8毫米×44.5毫米 |
德國Coliy GSP301A單維模擬磁場變送器最常用的套件：
|
套件產品編號：GSP301A01 |
磁場變送器GSP301A-30kG-1%-1.5m+校零腔ZC10 |
