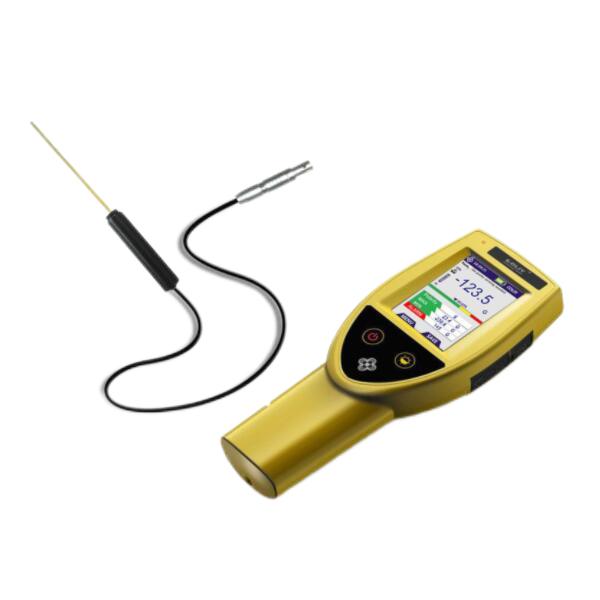

德國Coliy G91/G92手持式單維高斯計產品簡介：
G91和G92高斯計是德國柯雷技術有限公司推出的高性能手持式單維高斯計，可用于科學研究、實驗室、工業、制造業等用戶。3.2英寸彩色工業觸摸屏，提供了豐富的顯示內容，擁有最大值/最小值/保持值/磁極/報警閾值，實時磁場強度，時域圖等功能。G92高斯計擁有寬的頻率響應范圍DC-100kHz。
高斯計G91的DC基本精度2%，分辨率0.2G(20μT)，量程高達30kG(3T)，頻率響應范圍DC-10kHz，可選擇徑向探頭、軸向探頭和超薄探頭(0.5mm)。
高斯計G92的DC基本精度1%，分辨率0.1G(10μT)，量程高達100kG(10T)，頻率響應范圍DC-100kHz，具有很低的零點漂移。G92P高斯計的采樣頻率高達2000kSPS，因此能夠捕捉寬度僅為200μs的正負脈沖磁場。這是大多數磁化器和其他快速脈沖應用的理想選擇。
用戶可以選擇多種不同類型的探頭：徑向探頭、軸向探頭、微型軸向探頭(直徑≤2mm)、寬量程探頭(10T)、高頻探頭(100kHz)、耐高溫探頭(≤160℃)、超薄探頭(0.5mm)和內置溫度傳感器的探頭。高斯計G92的常規探頭不含溫度傳感器，其典型溫度系數是±500ppm/℃，而內置溫度傳感器的探頭具有溫度補償功能，在溫度變化時，可以提高測量數據的精度和穩定性，因此建議購買內置溫度傳感器的探頭。
高斯計G91和G92已通過CE認證和EMC(電磁兼容)測試。
德國Coliy G91/G92手持式單維高斯計產品特點：
●符合人體工程學設計
●圖形界面操作系統
●3.2英寸LCD彩色觸摸屏
●最大值/最小值/保持功能
●時域圖顯示和報警功能
●S或N磁極顯示
●智能記錄和查看
●充電電池可連續工作超過24小時
●G91：精度2%，量程高達30kG
●G91：頻率響應DC-10kHz
●G92：精度1%，量程高達100kG
●G92：頻率響應DC-100kHz
●G92耐高溫探頭(≤160℃)
●G92可選內置溫度傳感器的探頭
●G92微型軸向探頭(直徑≤2mm)
●G92P：200μs峰值采樣模式
德國Coliy G91/G92手持式單維高斯計應用行業：
軍工行業、高校及科研單位、實驗室、工業、制造業、食品加工業、玩具行業等。
德國Coliy G91/G92手持式單維高斯計應用案例：
1、[G92]磁石玩具磁場檢測(滿足各國玩具磁場檢測標準，在各大計量院和出入境檢驗檢疫局的玩具檢測實驗室得到廣泛應用)；
2、食品生產線磁性材料監測，如糖果生產線物料入口磁力架的磁場檢測、電腦生產線零配件的磁場檢測；
3、[G92]高頻磁場檢測，如電路板感應焊接環境磁場檢測等；
4、[G92]超強磁場檢測，如超導磁鐵的磁場檢測等；
5、狹窄空間(縫隙)磁場檢測；
6、[G92]脈沖磁場檢測、高溫環境磁場檢測；
7、永磁材料表面磁場檢測；
8、直流電機、揚聲器、磁選機、永磁除鐵器的工作磁場檢測。
德國Coliy G91/G92手持式單維高斯計技術參數：
|
型號
|
G91
|
G92/G92P
|
|
測量參數
|
|
精度(DC)
|
±2%Reading±0.2%FS
|
±1%Reading±0.1%FS
|
|
量程
|
300G, 3kG, 30kG
(30mT, 300mT, 3T)
|
300G, 3kG, 30kG
(30mT, 300mT, 3T)
1kG, 10kG, 100kG
(0.1T, 1T, 10T)
|
|
最高分辨率
|
0.2G(0.02mT)
|
0.1G(0.01mT)
|
|
顯示位數
|
4
|
4
|
|
顯示分辨率
|
0~ 999.9G
|
0.1G(0.01mT)
|
0.1G(0.01mT)
|
|
1000G~ 9999G
|
1G(0.1mT)
|
1G(0.1mT)
|
|
≥10kG
|
10G(1mT)
|
10G(1mT)
|
|
頻率響應范圍[fT]
|
DC- 10kHz
|
DC- 100kHz
|
|
典型溫度系數
|
±800ppm/℃
|
±500ppm/℃(常規探頭)
±100ppm/℃(內置溫度傳感器的探頭)
|
|
典型零點漂移
|
0.1G/℃
|
0.02G/℃
|
|
峰值采樣功能
|
NO
|
G92P高斯計擁有快速脈沖捕捉功能，可捕捉高達200μs的磁場脈沖峰值
|
|
前面板
|
|
顯示屏幕
|
3.2英寸彩色電阻觸摸屏，320×240像素
|
|
顯示單位
|
高斯(G)、特斯拉(T)
|
高斯(G)、特斯拉(T)、安培每米(A/m)
|
|
顯示更新速率
|
3次/秒
|
|
顯示模式
|
DC、AC、最大值、最小值、警報、極性顯示、時域圖等
|
|
探頭
|
|
可搭配的探頭
|
詳見“探頭規格”列表
|
|
探頭電纜長度
|
標準1.5米；可訂制最長長度為30米
|
|
USB接口
|
|
功能
|
1、通訊接口：用于連接PC與高斯計主機，監控測量；
2、充電接口：用于連接PC或者移動電源(充電寶)與高斯計主機，進行充電。
|
|
軟件/驅動
|
上位機軟件，無需安裝其他驅動程序
|
|
主機規格
|
|
工作溫度
|
+15℃~+35℃(額定精度)
-10℃~+60℃(精度降低)
|
|
儲存溫度
|
- 20℃~+75℃
|
|
環境磁場
|
<10kG(1T)
|
|
電池
|
可充電4500mAH鋰離子電池
|
|
電池工作時間
|
>24小時(標準試驗環境)
|
|
尺寸
|
W238mm×H95mm×D42mm
|
|
重量
|
350g
|
|
認證
|
CE認證、EMC認證
|
|
G92高斯計具有的功能：模擬輸出
|
|
線性度(DC)
|
±2%FS
|
|
功能
|
實時輸出，輸出電壓與磁場強度成比例關系
|
|
滿量程電壓
|
±3V
|
|
比例關系
|
3V對應于選擇的量程檔
|
|
響應頻率
|
DC-30kHz
|
|
模擬輸出阻抗
|
<100Ω(短路保護)
|
|
連接
|
BNC模擬輸出轉換電纜
|
德國Coliy G91/G92手持式單維高斯計探頭規格：
|
G91高斯計探頭
|
|
探頭類型
|
量程
|
分辨率
|
頻率響應范圍
|
探桿尺寸
(mm)
|
工作溫度
|
DC精度
(25℃)
|
探桿表層材料
|
|
標準徑向探頭
T08M150G91
|
30kG
(3T)
|
0.2G
(20μT)
|
DC-10kHz
|
80*2.2*1
|
-20℃~+75℃
|
±2%Reading±0.2%FS
|
銅
|
|
標準軸向探頭
A08M150G91
|
30kG
(3T)
|
0.2G
(20μT)
|
DC-500Hz
|
80*Φ5
|
-20℃~+75℃
|
±2%Reading±0.2%FS
|
鋁
|
|
0.5mm超薄探頭
T06U150G91
|
30kG
(3T)
|
0.2G
(20μT)
|
DC-5kHz
|
60*2.5*0.5
|
-20℃~+75℃
|
±2%Reading±0.2%FS
|
高分子材料
|
|
G92高斯計探頭
|
|
標準徑向探頭
T08M150G92
T08M150G92T
|
30kG
(3T)
|
0.1G
(10μT)
|
DC-30kHz
|
80*2.2*1
|
-20℃~+75℃
|
±1%Reading±0.1%FS
|
銅
|
|
塑料徑向探頭
T08P150G92
T08P150G92T
|
30kG
(3T)
|
0.1G
(10μT)
|
DC-30kHz
|
80*2.5*1.3
|
-20℃~+75℃
|
±1%Reading±0.1%FS
|
塑料
|
|
寬量程徑向探頭
T08W150G92
T08W150G92T
|
100kG
(10T)
|
0.1G
(10μT)
|
DC-30kHz
|
80*4.5*1
|
-20℃~+75℃
|
±1%Reading±0.1%FS
|
銅
|
|
高溫徑向探頭
T40H150G92
T40H150G92T
|
30kG
(3T)
|
0.1G
(10μT)
|
DC-30kHz
|
400*4.5*1
|
-20℃~+160℃
|
±1%Reading±0.1%FS
|
銅
|
|
高頻徑向探頭
T03HF030G92
|
30kG
(3T)
|
0.1G
(10μT)
|
DC-100kHz
|
30*2.2*1
|
-20℃~+75℃
|
±1%Reading±0.1%FS
|
銅
|
|
標準軸向探頭
A08M150G92
A08M150G92T
|
30kG
(3T)
|
0.1G
(10μT)
|
DC-1kHz
|
80*Φ4.8
|
-20℃~+75℃
|
±1%Reading±0.1%FS
|
鋁
|
|
微型軸向探頭
A08M150G92A
A08M150G92B
A08M150G92C
A08M150G92D
|
30kG
(3T)
|
0.1G
(10μT)
|
DC-1kHz
|
80*Φ2
80*Φ1.5
80*Φ1.2
80*Φ0.9
|
-20℃~+75℃
|
±1%Reading±0.1%FS
|
銅
|
|
0.5mm超薄探頭
T06U150G92
T06U150G92T
|
30kG
(3T)
|
0.1G
(10μT)
|
DC-10kHz
|
60*2.5*0.5
|
-20℃~+75℃
|
±1%Reading±0.1%FS
|
高分子材料
|
德國Coliy G91/G92手持式單維高斯計可選配件：
|
類型
|
描述
|
|
ZC10
|
校零腔：在500G以下的磁場中，提供了高達80分貝的衰減，用于標準探頭的校零。腔體內部尺寸：直徑6.8毫米×44.5毫米
|
|
CAB30
|
BNC模擬輸出轉換電纜(僅用于高斯計G92)
|
|
SAMRT PC Software
|
高斯計的電腦軟件(隨儀器附帶)
|
|
STD30
|
主機支架
|
|
GHOLD100
|
探頭的三維移動平臺：由非磁性材料制成。用戶將探頭固定在支架前端，手動旋轉旋鈕，讓探頭沿X，Y，Z軸方向穩定移動到某一位置，并鎖緊固定。每個軸的最大行程為150mm，定位精度為0.1mm，中心負載10kg，自重3.5kg
|
德國Coliy G91/G92手持式單維高斯計最常用的套件：
|
套件產品編號：G9201
|
高斯計主機G92+探頭T08M150G92
|
|
套件產品編號：G9202
|
高斯計主機G92+探頭T08M150G92+校零腔ZC10
|
|
套件產品編號：G9101
|
高斯計主機G91+探頭T08M150G91
|
|
套件產品編號：G9102
|
高斯計主機G91+探頭T08M150G91+校零腔ZC10
|
