絕緣電壓范圍

480

481

485

50-100V

■

■

■

250V，500V，1000V

■

■

絕緣范圍

10GΩ

200GΩ

200GΩ

泄漏電流顯示

■

■

INS測試電壓顯示器

■

■

■

電路帶電電壓警告75V

■

■

■

連續性測試

可變輸出電流200mA/20mA

■

■

■

快速蜂鳴器-可選擇的閾值

■

■

■

KΩ檔測試量程999kΩ

■

■

電壓測量

默認為電壓表

■

■

■

TRMS測試達到600V

■

■

■

其他測量

頻率Hz-15至400Hz

■

■

電容(0.1nF至10μF)

■

■

電容測量確定電纜長度

■

■

附加功能

結果存儲

■

■

藍牙®下載

■

背光

■

■

■

電池狀態顯示

■

■

■

絕緣定時-PI-DAR測試

■

■

測試鎖定按鈕

■

■

■

TNV 3電路

■

■

■

隨附配件

紅/黑探頭夾

■

■

■

橡膠保護罩

■

■

■

遙控開關探針

■

■

產品校準證書

■

■

■

電池

■

■

■

規格

所有引用的精度為+20℃

絕緣標稱測試電壓

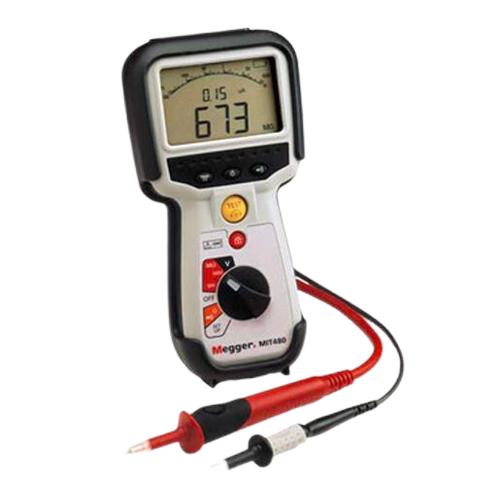

MIT480：50V，100V

MIT481，485：50V，100V，250V，500V，1000V

絕緣電阻范圍

MIT480：10GΩ

MIT481，485：200GΩ

滿量程精度

所有范圍±2%±2位數到100Ω

Then

1000V：±3%±2位數±0.2%每GΩ

500V：±3%±2位數±0.4%每GΩ

250V：±3%±2位數±0.8%每GΩ

100V：±3%±2位數±2.0%每GΩ

50V：±3%±2位數±4.0%每GΩ

模擬范圍：滿量程1GΩ

短路電流

2mA+0%-50%

終端電壓

-0%+20%±1V

負載測試電流

BS7671，HD384和IEC364規定的絕緣最小通量值為1mA，最大為2mA。

EN61557操作范圍

0.10MΩ~1.00GΩ

泄漏電流范圍

10μA~2000μA

泄漏電流

10%±3位數

電壓顯示

3%±3位數±0.5%額定電壓

極化指數(PI)

10分鐘/1分鐘的比率

電介質吸收比(DAR)

60秒/30秒的比率

注意

所有的測量范圍從0.00MΩ向上；以上規格僅適用于使用高質量硅膠引線的情況

連續性測量

0.01~99.9Ω(0~100Ω模擬規模)

精度

±2%±2位數(0~100Ω)

開路電壓

5V±1V

測試電流

205mA(–0mA~+20mA)(0.01Ω~9.99Ω)；

20mA(±1mA)(10.0Ω~99.9Ω)

探針尖端的零偏移

0.10Ω典型

引線電阻歸零

高到9.99Ω

蜂鳴器

可變限度1Ω，2Ω，5Ω，10Ω，20Ω

電阻測量

0.01kΩ~1000kΩ(0~1MΩ模擬規模)

精度

±3%±2位數50kΩ±2位數

開路電壓

5V±1V

短路電流

1.5mA±0.2mA

電壓范圍

0~600V DC±2%±2位數；10mV~600V TRMS正弦(40~400Hz)±2%±2位數，0~1000V的模擬刻度；未指定輸入電平0-10mv(40~400hz)

對于非正弦波形，適用附加規范

±3%±2位101mV~600V TRMS和±8%±2位10mV~100mV TRMS

默認的電壓表

工作在>25V AC或DC在任何范圍除OFF

頻率

40-450Hz(40Hz-99.9Hz)；±0.5%±1位數(100Hz~450Hz)

電容測量

MIT481和MIT485

測量范圍

100pF~10μF

精度

±5.0%±2位數

電容測量確定電纜長度

MIT481，MIT485

從默認電容測量的算術轉換電容測量

50nF/km

電容范圍

40nF/km~60nF/km

結果存儲

容量：>1000測試結果

下載：無線藍牙

藍牙類型：二類

范圍：高達10m

電源

可使用5×1.5V型IEC LR6(AA，MN1500，HP7，AM3 R6HP)堿性鎳氫充電電池

電池壽命

2200絕緣測試工作周期的5秒開/55秒關閉@1000V到1Ω

尺寸

儀器：220×92×50mm(8.66in×3.63in×1.97in)

儀器+外箱：456×178×89mm(18in×7in×3.5in)

重量

僅儀器：590g，775g帶輪子(20.73oz，27.22oz)

儀器+外箱：1.75kg(3.86lb)

保險絲

僅使用500mA(FF)1000V 32×6mm高斷口容量的陶瓷熔斷器，最50KA。不得安裝玻璃保險絲。

安全保護

該儀表符合IEC 61010-1至600V對地三相，第IV類。請參閱所提供的安全警告

EMC

根據IEC 61326-1

溫度效應

溫度系數：<0.1%每℃高到1GΩ

工作溫度范圍

-20~55℃

工作濕度

95%RH@0oC~+35oC，70%RH@+35oC~+55oC

存儲溫度范圍

30~+80oC

校準溫度

+20oC

最大海拔

2000m

防塵防水

IP 54防塵、防濺水
