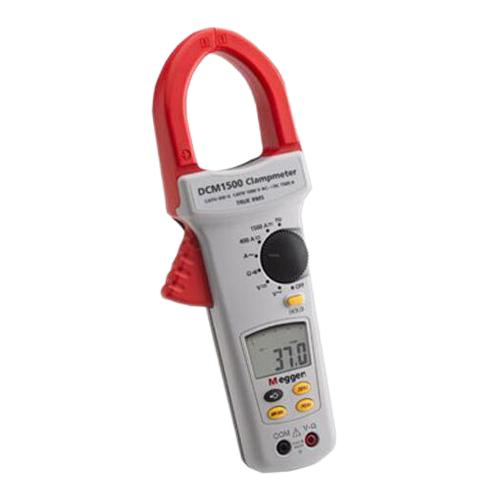

產品名稱：美國MEGGER DCM1500 TRMS鉗表 |
|
產品型號：DCM1500 TRMS |
|
產品類別：電力檢測 >> 萬用表和鉗表 >> |
美國MEGGER DCM1500 TRMS鉗表產品簡介：
DCM1500的安全等級為IEC 61010-1 CAT IV 600V，可測量高達1500A的電流（交流或直流）并提供750V AC和1000V DC的電壓量程，使其特別適用于安裝、維護、監測和檢查大型交流/直流電氣系統和設備。
數字顯示屏上的數字大且清晰，加上高分辨率的數字條形圖，適用于趨勢分析和指示測量波動。背光功能有助于在照明不足的區域使用儀器，比如配電柜和開關室的角落；有了數據保持功能，就能在難以進入、無法看清顯示屏的電纜區域使用。
美國MEGGER DCM1500 TRMS鉗表產品特點：
最大可測直流和交流電流高達1500A
RMS測量，精確度更高
大鉗口尺寸可以安全地協助測量未絕緣的導線
750V AC和1000V DC
電阻、連續性和頻率
峰值、最小值/最大值和數據保留功能
美國MEGGER DCM1500 TRMS鉗表技術參數：
|
規范 |
在23℃±5℃時，準確度為±(讀數% +數字數)，小于80%RH |
|||
|
交流電流 |
||||
|
范圍 |
分辨率 |
精度 |
頻率響應 |
過載保護 |
|
400A |
0.1A |
±(1.5%reading+5digits)* |
50Hz~60Hz |
1500A rms |
|
1000A |
1A |
±(1.9%reading+7digits) |
50Hz~60Hz |
1500A rms |
|
1500A |
1A |
±(2.5%reading+7digits) |
50Hz~60Hz |
1500A rms |
|
400A |
0.1A |
±(1.9%reading+5digits)* |
61Hz~400Hz |
1500A rms |
|
1000A |
1A |
±(2.5%reading+7digits) |
61Hz~200Hz |
1500A rms |
|
1500A |
1A |
±(3.0%reading+7digits) |
61Hz~200Hz |
1500A rms |
|
交流轉換類型：*當讀數低于全量程15%時增加2位精度。 交流轉換是交流耦合，真實的均方根響應，校正到一個正弦波輸入的均方根值。給出了全尺度正弦波和半尺度以下非正弦波的精度。對于非正弦波，添加以下波峰因子校正：對于1.4到2.0的波峰因子，增加1.0%的準確度；對于2.0到2.5的波峰因子，增加2.5%的精確度；對于2.5到3.0的波峰因子，增加4.0%的準確度。 |
||||
|
Max.CF |
2@600A |
|||
|
1.5@1500A |
||||
|
直流電流 |
||||
|
范圍 |
分辨率 |
精度 |
過電壓保護 |
|
|
400A |
0.1A |
±(1.0%reading+3digits) |
AC 1000A for 1min |
|
|
1000A |
1A |
±(1.9%reading+7digits) |
AC 1000A for 1min |
|
|
1500A |
1A |
±(2.5%reading+7digits) |
AC 1000A for 1min |
|
|
位置誤差 |
增加±1%的LCD讀數 |
|||
|
交流電壓(auto-ranging) |
||||
|
范圍 |
分辨率 |
精度 |
過電壓保護 |
|
|
400V |
100mV |
±(1.0%reading+5digits) 50Hz~500Hz* |
750V rms |
|
|
750V |
1V |
±(1.0%reading+5digits) 50Hz~500 Hz* |
750V rms |
|
|
*當讀數低于全刻度15%時，增加2位數字的準確度 |
||||
|
輸入阻抗 |
≥1MΩ/少于100pf |
|||
|
AC轉換類型 |
交流轉換是交流耦合，真實的均方根響應，校正到一個正弦波輸入的均方根值。給出了全尺度正弦波和半尺度以下非正弦波的精度。對于非正弦波，添加以下波峰因子校正:對于1.4到2.0的波峰因子，增加1.0%的準確度；對于2.0到2.5的波峰因子，增加2.5%的精確度；對于2.5到3.0的波峰因子，增加4.0%的準確度 |
|||
|
Max.CF |
2@600V |
|||
|
1.5@750V |
||||
|
直流電壓(auto-ranging) |
||||
|
范圍 |
分辨率 |
精度 |
過電壓保護 |
|
|
400V |
100mV |
±(0.7%reading+2digits) |
1000V rms |
|
|
1000V |
1V |
±(0.7%reading+2digits) |
1000V rms |
|
|
輸入阻抗 |
≥1MΩ |
|||
|
阻力和連續性 |
||||
|
范圍 |
分辨率 |
精度 |
過電壓保護 |
|
|
0–400Ω |
100mΩ |
±(1.0%reading+3digits) |
600V rms |
|
|
連續性檢驗 |
蜂鳴器聲音當電阻< 30Ω |
|||
|
頻率 |
||||
|
范圍 |
分辨率 |
精度 |
過電壓保護 |
|
|
20–400 Hz |
1Hz |
±(0.1%reading+2digits) |
AC/DC 1000A for 1min |
|
|
靈敏度 |
3A rms<400Hz |
|||
|
自動關機 |
本儀表在通電約30分鐘后自動關機 |
|||
|
峰值保持 |
±(3%reading+10digits)，>750V未指定，>800A未指定 |
|||
|
最小/最大保持 |
為ACA和DCA的精度增加±15dgt |
|||
|
LCD |
||||
|
顯示 |
3 3/4位大刻度讀出 |
|||
|
總數 |
4000 |
|||
|
超量程 |
“OL” |
|||
|
電源 |
1節PP3 MN1604 6LR61堿性電池 |
|||
|
電池壽命 |
100小時 |
|||
|
工作溫度范圍和濕度 |
0℃-30℃(≤80%RH) |
|||
|
30℃-40℃(≤75%RH) |
||||
|
40℃-50℃(≤45%RH) |
||||
|
導體尺寸 |
最大導體尺寸：51mm |
|||
|
安全 |
IEC61010-1 CAT IV 600V用于未絕緣導體 |
|||
|
EMC |
EN61326-1 |
|||
|
污染程度 |
2 |
|||
|
儲存溫度范圍 |
-20℃-+60℃, 0 to 80%RH (拔掉電池) |
|||
|
尺寸 |
105mm(W)×275mm(L)×48(H) |
|||
|
重量 |
524g包括電池 |
|||
