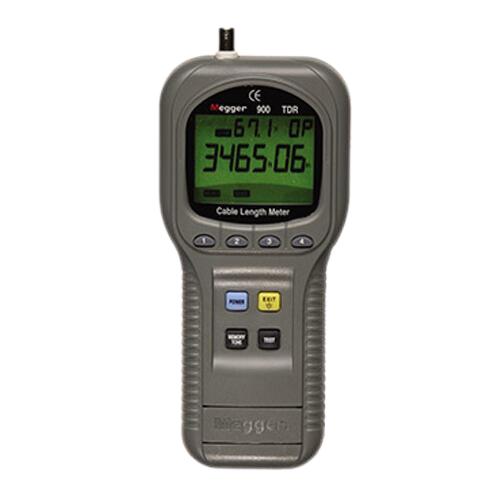

美國MEGGER TDR900手持式多用途時域反射儀產品簡介：

全自動量程測量電力、電話、CATV和LAN電纜的長度，并能提供開路和短路故障的距離

超大尺寸高分辨率背光LCD

自動控制輸出阻抗25、50、75、100、125或150Ω

用戶友好型屏幕操作菜單

電纜長度校準功能

內置39種標準電纜型號

Megger TDR900是一款先進儀器，能夠利用時域反射計測量電纜長度并確定其開路或短路故障的距離。它不僅提供卓越的功能，還提供通常只有昂貴的儀器所具有的能力范圍。其測量范圍為5米到3千米，最小分辨率為50厘米。

TDR900能用于測試任何至少由2個絕緣金屬組成的電纜，其中一個可以是電纜線的護套和屏蔽線。儀器內部帶有自動匹配網絡，使儀器能夠測試25、50、75、100、125、150Ω的電纜。（對應于電力、電話、CATV和LAN電纜）。

儀器可通過菜單選擇鍵與被測導線接近地匹配。也可以簡單調整傳播速度值以與被測試電纜相匹配；從而確保準確的距離測量。其他用戶可調節設置正在改變距離測量單位（英尺或米）。

儀器置于符合IP 42標準的防塵、防水的堅固ABS外殼中。儀器附帶一個柔軟的攜帶包和一個彈簧夾適配器。

它由4個AA（NEDA 15A或NR 6）電池供電，電池存儲于儀器背面的電池盒內。電池存放于盒子內，便于快速、輕松地更換電池。

美國MEGGER TDR900手持式多用途時域反射儀產品應用：

電話

安裝和維修技術人員在分派故障報告表時需要一款便攜式測試儀來測試接線盒和內部布線。TDR900連接到接線盒或內部布線，并為客戶確定的一個或多個問題。儀器檢測并顯示那些在維修過程中不滿足供應商設施標準的電纜問題。TDR900顯示的測試結果包括：開路、短路、電壓檢測和故障的距離（米）。儀器內置一個音頻發生器，以進行線對的識別和追蹤。

易于使用并能對OSP電纜系統進行測試的測試儀對安裝和維修技術人員大有用途。TDR900超大的測試量程是測試用戶網絡的最佳選擇。

承包商/安裝人員

TDR900可用于各種用途，從電纜驗證、故障定位、面板測繪到電纜庫存管理。該儀器適用于電業承包商或電信/數據通訊承包商。承包商可以在向服務提供商計費之前驗證埋設接線盒的電纜長度。

電力

街燈

安裝街燈時，長度較短的電纜從一個接燈柱布設到另一個接燈柱。在電纜埋于地下時，接縫容易被接觸是十分重要的。TDR900最初用于確保卷筒內有足夠的電纜以便實現連續運行，之后用于檢查安裝是否正確。

采礦

鑒于Ex‘d’（防爆）法規規定，許多國家/地區不允許在礦井下使用TDR，但隨著采礦的深入，豎井被挖出地表，臍帶電纜下落。這些都為工具以及無線電通信需求提供動力。鑒于距離問題，這些電纜（特別是通訊電纜）被拉伸，很可能出現故障。您可以輕松對TDR900進行調整，以作為維修工具檢查電纜完整性。

廣播

實況廣播

實況轉播車根據具體情況裝載大量電纜，例如體育賽事可能會用到十臺或更多不同的攝像機定標。由于安裝臨時性，電纜被損壞，低成本、 閱讀簡單的TDR便可以很容易快速定位故障。

演播室廣播

演播室內的攝像機配備一組可拖動的電纜，當攝像機移動時，它們就在地板上拖動。這給電纜及接頭帶來了壓力，因為信號質量十分重要。

天線

廣播公司的信號通過天線傳播，由于這些天線的高度，因此采用大型電纜。電纜在接頭周圍尤其被拉伸，導致信號差。

盤貨

一個簡單的應用就是盤貨。任何一家購買了合理數量的電纜的公司或任何一家生產電纜的公司都需要知道自己購買了多少電纜，或架上有多少電纜。由于成本和波形判讀，傳統的圖像TDR在該方面成效有限。TDR900同時提供簡易度和精確度。

美國MEGGER TDR900手持式多用途時域反射儀產品特點：

具有CE檢查證明

在整個測量范圍中，精確到50cm

大型背光LCD顯示屏

自動控制輸出阻抗，自動修正，自動調零等使儀器和被測試導線相匹配。僅僅需要手動設置V.O.P（傳播速度）

如果知道V.O.P（傳播速度）就會顯示導線長度或者知道導線長度就會顯示V.O.P（傳播速度）

20個內部儲存單元可以儲存20組電纜V.O.P設置

內置39種標準電纜型號，能使儀器快速和簡單的測量各種類型的電纜線

用于電纜線故障進行追蹤和顯跡的音頻發生器（振蕩頻率910到1100Hz；5V的峰峰值）

線性電壓探測：顯示“OUCH”信息和在線性電壓超過6.5V的時候，儀器會停止操作

安全保護（高達250V RMS）
