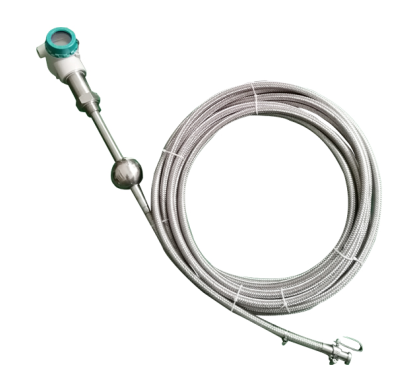

YT-UQZ浮球液位計結構原理

YT-UQZ浮球液位計由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化，沿導管而上下浮動，浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，再由變送器將變化后的電阻(或電壓)信號轉換成4～20mA的電流信號輸出。并可在顯示儀上設定上、下限報警，實現對液位的位式控制。

由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號或疊加HART數字信號輸出。

YT-UQZ浮球液位計產品特點

1、智能電子部件由一塊主機板和一塊液晶屏組成；

2、可就地按鍵調整最程和零點；

3、可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；

4、在采用HART協議的分散控制系統中同主機進行雙向通訊；

5、帶有EEPROM，不因斷電丟失數據。

6、工作原理簡單，適用性廣泛,安全方便免維護

7、實現液位的連接測量,不受被測介質物理與化學性質影響。如:溫度、壓力、導電率、介電常數等

8、使用不同材質可實現對強腐蝕性介質的測量

9、可用于兩種不同密度液體界面的測量

10、重復性好

YT-UQZ浮球液位計參數

測量范圍：0~3500mm

供電電壓：12~36V DC

輸出信號：兩線制4~20mA DC疊加數字信號，由用戶選擇開方或線性輸出；

負載電阻：250Ω

測量精度：±10mm

環境溫度：-40~80℃

工作溫度：-20~120℃

公稱壓力：≤1.6MPa

法蘭標準：A：JB/T82.1-94(平面法蘭)  DN100  PN1.6 球φ90

B：JB/T82.1-94(平面法蘭)  DN80   PN0.6 球φ76

介質密度：≥0.65g/cm-3

介質粘度：≤0.015PaS

接液材質：不銹鋼

防護等級：IP65

YT-UQZ浮球液位計選型說明

YT-UQZ浮球液位計安裝說明

1、被測介質不應含有鐵磁性雜質。

2、為了防止運輸時浮球在密封管上高速滑落或撞擊，引起測量帶脫出，故儀表在出廠前，用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍，將浮球上升至密封管頂部，然后輕緩地將浮球下移，針針應作相應的轉動。

3、儀表的面扳指示為指針式，滿度測量時指示數字為順時針方向排列，空度測量時指示數字為逆時針方向排列。

4、儀表出廠時附有安裝法蘭，用戶應有配管道法蘭。

5、儀表的安裝位置一般選擇在量程之半。

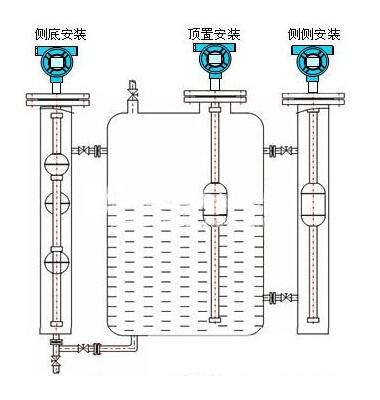

YT-UQZ浮球液位計分以下安裝方式

1、側底安裝；2、頂置安裝；3、側側安裝；4、其它
