一、產品概述

YT-UTG超聲波液位計是由高性能的微處理器處理信號的數字式物位儀表。在測量中，超聲波脈沖由傳感器（換能器）發出，聲波經物體表面反射后被同一傳感器接收，由接收電路，濾波電路，包絡電路，轉換成處理器可識別的電信號，處理器記錄下超聲波發射和接收之間的時間，從而計算出傳感器到被測物體的距離。由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

二、產品特點

1、液位計采用表面貼裝技術，提高儀器可靠性。

2、自動功率調整、增益控制、溫度補償。

3、先進的檢測技術，豐富的軟件功能適應各種復雜環境。

4、采用新型的波形計算技術，提高儀表的測量精度。

5、具有干擾回波的抑止功能保證測量數據的真實。

6、16位D/A轉換，提高電流輸出的精度和分辯率。

7、傳感器采用四氟乙烯材料，可用于各種腐蝕性場合。

8、多種輸出形式：可編程繼電器輸出、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。

三、技術參數

量 程：0～20m

精 度：0.25% 、0.5%

盲 區：0.3-0.5m

工作溫度：-20～+55℃

電源電壓：24VDC，220VAC

模擬輸出：4～20mA（可加上下開關量控制）

數字輸出：RS485/RS232協議，可提供上位機遠程監控

防護等級：IP65

顯示方式：4位LED

四、安裝條件

1、密閉容器

對于8m以下量程，容器上要有DN65以上的法蘭口；

對于10m、12m量程，容器上要有DN80以上的法蘭口，法蘭下的接管長度小于15cm。

對于15m量程，容器上要有DN150以上的法蘭口，法蘭下的接管長度小于15cm。

對于20m、30m、40m量程，容器上要有DN200以上的法蘭口，法蘭下的接管長度小于20cm。

2、開口容器

對于8m以下量程，容器上要有直徑65mm以上安裝口；

對于10m、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于15cm。

對于15m量程，容器上要有直徑150mm以上安裝口，安裝口的厚度小于15cm。

對于20m、30m、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于20cm。

3、開放式池子

要求有安裝支架。寒冷地區的室外應用：開放式池子：應采用加高安裝，防止超聲波探頭結霜、結冰。

容器：法蘭室外安裝，應采取保暖措施；無法保暖，應訂購探頭加長型的超聲波物位計，使探頭伸入容器內部。

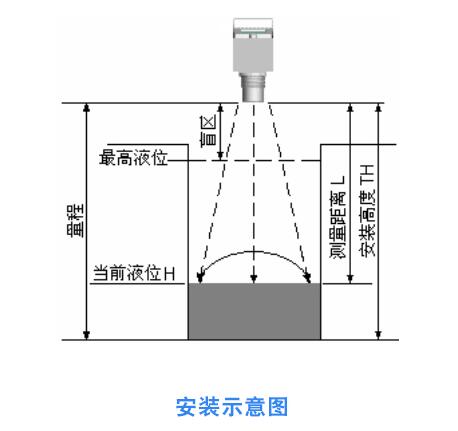

五、安裝要求

1、探頭發射面到最低液位的距離 應小于選購儀表的量程

2、探頭發射面到最高液位的距離 應大于選購儀表的盲區

3、探頭的發射面應該與液體表面保持平行

4、探頭的安裝位置應盡量避開正下方進出料口等液面劇烈波動的位置

5、若池壁或罐壁不光滑儀表安裝位置需離開池壁或罐壁0.5m以上

6、若探頭發射面到最高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管管徑大于120mm，長度0.35m-0.50m，垂直安裝， 內壁光滑，罐上開孔應大于延伸管內徑?；蛘邔⒐茏油ㄖ凉薜祝軓酱笥?00mm，管底留孔保持延伸管內液面與罐內等高。
