一、概述

文丘里流量計又稱經典文丘里管、古典文丘里管，習慣稱文丘里管，標準文丘里管。是根據文丘里效應研制開發后種節流式流量傳感器，是一種標準節流裝置。在50-1200mm口徑范圍內無需實流標定，因其精度較高、壓損小，不易磨損，常作為貿易結算類流量?jī)x表用于蒸汽、天然氣、石油化工類介質的精確測量。其設計、制造是按國標GB/T2624－93或ISO5167設計制造，按國標JJG640－94檢定的。用于測量封閉管道中單相穩定流體的流量，常用于測量空氣、天然氣、煤氣、水等流體的流量。在標準節流裝置中，它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。

二、分類

文丘里流量計按其安裝方式不同分為管道式文丘里流量計和插入式文丘里流量計，管道式文丘里流量計又可分為標準文丘里流量計（普通管道）和矩形文丘里流量計，矩形文丘里流量計是內藏式文丘里管，主要是針對工業企業中大管徑、低流速、大流量各類氣體進行流量測量，具有獨特的結構設計，并在國家大型重點風洞實驗室進行實流標定?？蓮V泛用于石油、化工、冶金、電力等行業大管徑流體的控制與計量。插入式文丘里流量計主要用于口徑太大，安裝直管道較短或安裝位置受限制又對流量測量精度要求不高的場使用，其具有安裝調試方便，無需切開管段，成本低廉等特點，目前常用于替代矩形文丘里及機翼測風裝置，用于風流量的測量。

按加工制造方式不同分為粗鑄收縮段的標準文丘里流量計，具有機械加工收縮段的文丘里流量計、具有粗焊鐵板收縮段的文丘里流量計。

經典文丘里管是按國標GB/T2624－93設計制造，按國標JJG640－94檢定的。在標準節流裝置中，它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。

三、技術參數

1.公稱直徑： 50mm≤DN≤1200mm ,超過1200mm需標定

粗鑄收縮段：100mm≤DN≤800mm

機械加工收縮段：50mm≤DN≤250mm

粗焊鐵板收縮段：200mm≤DN≤1200mm

2.節流孔徑比β：0.3≤β≤0.75

粗鑄收縮段：0.3≤β≤0.75

機械加工收縮段：0.4≤β≤0.75

粗焊鐵板收縮段：0.4≤β≤0.7

3.雷諾數范圍：2×105≤ReD≤2×106

粗鑄收縮段：2×105≤ReD≤2×106

機械加工收縮段：2×105≤ReD≤106

粗焊鐵板收縮段：2×105≤ReD≤2×106

4.精度等級：1級

四、結構形式

組成部分：入口圓管段、圓錐收縮段、圓筒形喉部、圓錐擴散段。

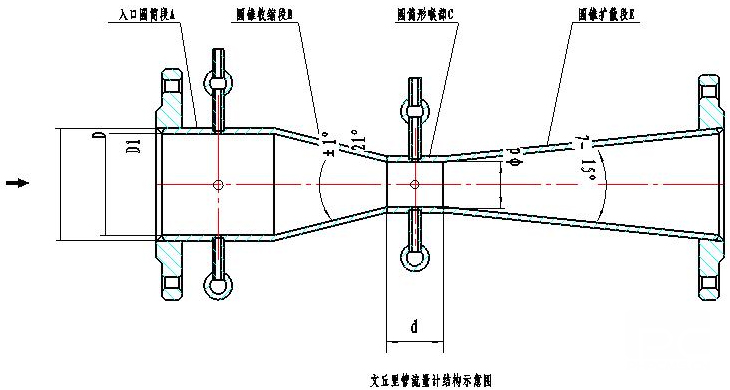

經典文丘里管的軸向截面見下圖。它是由入口圓筒段A、圓錐收縮段B、圓筒形喉部C、圓錐擴散段E組成。圓筒段A的直徑為D，其長度等于D；收縮段B為圓錐形，并有21o±1o的夾角；喉部C為直徑d的圓形筒段，其長度等于d；擴散段E為圓錐形，擴散角為7o～15o。

經典文丘里管的收縮段分三種形式：粗鑄收縮段，機械加工收縮段，粗焊鐵板收縮段。

經典文丘里管的上游取壓口和喉部取壓口做成幾個（不少于4個）單獨的管壁取壓口形式，用均壓環把幾個單獨管壁取壓口連接起來。當d≥33.3mm時，喉部取壓口的直徑為4～10mm，上游取壓口的直徑應不大于0.1D；當d≤33.3mm時，喉部取壓口直徑為0.1d～0.13d，上游取壓口的直徑為0.1d～0.1D。

五、應用范圍

應用于各種行業各種介質的流量測量、控制和調節；它具有壓力損失很小、壽命長等特點。力損失很?。▋H占最大差壓的8-10%），在很寬的流量范圍內，比孔板及其它噴咀精度高。一般用于大流量，潔凈流體的測量。不適合用于高溫，高壓流體流量的測量。

六、安裝注意事項

對文丘里流量計安裝時：

1、首先截取兩段與取壓彎管相同管徑的直管段，長度在1倍直徑以上。

2、在條件較好的平臺（或平地）上，將截取的兩段直管段與取壓彎管焊接，呈90°垂直狀態，并保證焊接質量

3、將預制好的管道上架與工藝管道焊接。

4、文丘里管傳感器與工藝管道焊接，盡可能使其在水平空間狀態下工作。當現場不具備水平安裝條件時，可在垂直空間狀態下安裝。

文丘里管流量傳感器與工藝管道采用法蘭連接，可按傳感器標志流向，與工藝管道呈水平空間狀態對接。

文丘里管安裝時，前端直管段長度應大于5倍直徑，后端直管段長度應大于2倍直徑。

工作前的檢查

1、檢查各變送器（含差壓、壓力及溫度變送器）的配管、安裝及接線是否正確。

2、檢查所有焊裝接口、絲扣接頭是否做到嚴密、不泄露。

3、檢查二次儀表接線是否正確，與各變送器之間的接線是否正確，重點檢查電源接頭位置。

4、上述檢查無誤后，接通二次儀表供電電源。
